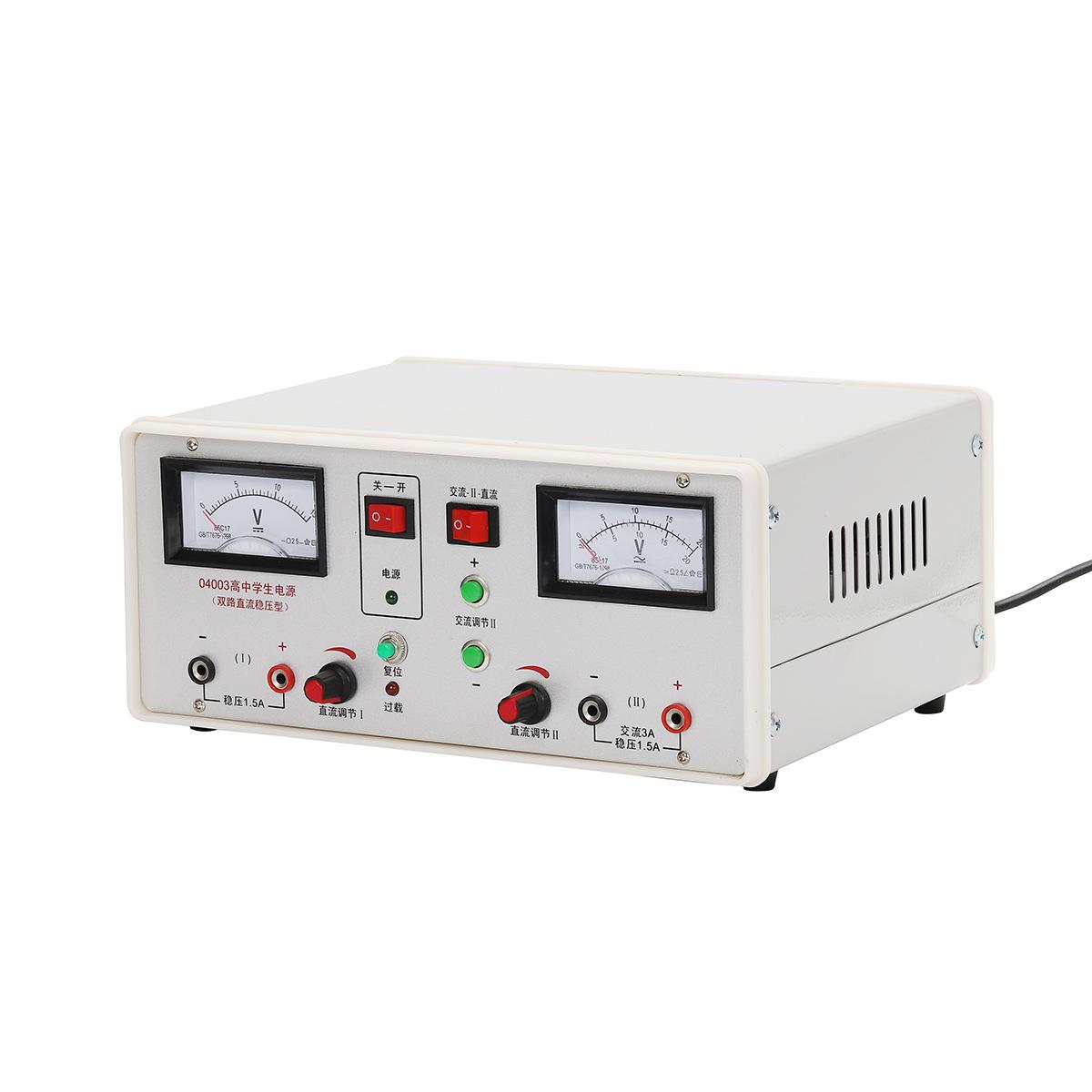

Fonte de Alimentação para Estudante do Ensino Médio 04003 Fonte de Alimentação AC e DC Equipamento para Experimento de Física do Ensino Médio

um,Visão geral do instrumento

04003A fonte de alimentação para estudantes do ensino médio (regulador de tensão CC de canal duplo) é usada principalmente para experimentos comuns de física do ensino médio, experimentos de "tecnologia de controle eletrônico" em cursos de tecnologia geral e experimentos de circuitos e sensores digitais. É um instrumento experimental universal para estudantes. As principais características desta fonte de alimentação são:

1.A faixa de regulação de tensão é ampla, e o padrão de ajuste contínuo de 0-12 V é obtido através do circuito de controle.

2.Dois conjuntos de saídas reguladas CC independentes podem ser conectados em série para uso.

3.O CA é controlado por um microcomputador de chip único de alto desempenho, que realiza processamento de sinal em tempo real e controle inteligente para tornar a saída CA uma onda senoidal padrão continuamente ajustável.

dois,Especificações principais

1.Saída regulada DC (duas saídas)

A,Tensão de saída: 0-12 V continuamente ajustável

B.Corrente nominal: 1,5A

C.Estabilidade de tensão: quando a tensão de entrada muda entre 198 V-242 V, a mudança de tensão de saída não é maior que 2% U + 0,3 V

D.Estabilidade de carga: Quando totalmente carregado, a tensão de saída cai em não mais que 2%U+0,3V

E.Tensão de ondulação: não mais que 200 mV em carga máxima.

2.Saída CA

A,Tensão de saída: 0-15 V continuamente ajustável

B.Corrente nominal: 3A

F.Estabilidade de carga: Quando totalmente carregada, a tensão de saída cai em não mais que 5%U+0,3V。

3.Proteção de sobrecarga

A,Saída CA: proteção de sobrecarga limitadora de corrente de circuito integrado.

B.Saída CA: Se a corrente exceder 3 vezes a corrente nominal, ela será desligada após um atraso de 5 segundos; se a corrente exceder 3 vezes a corrente nominal, ela será desligada imediatamente.
