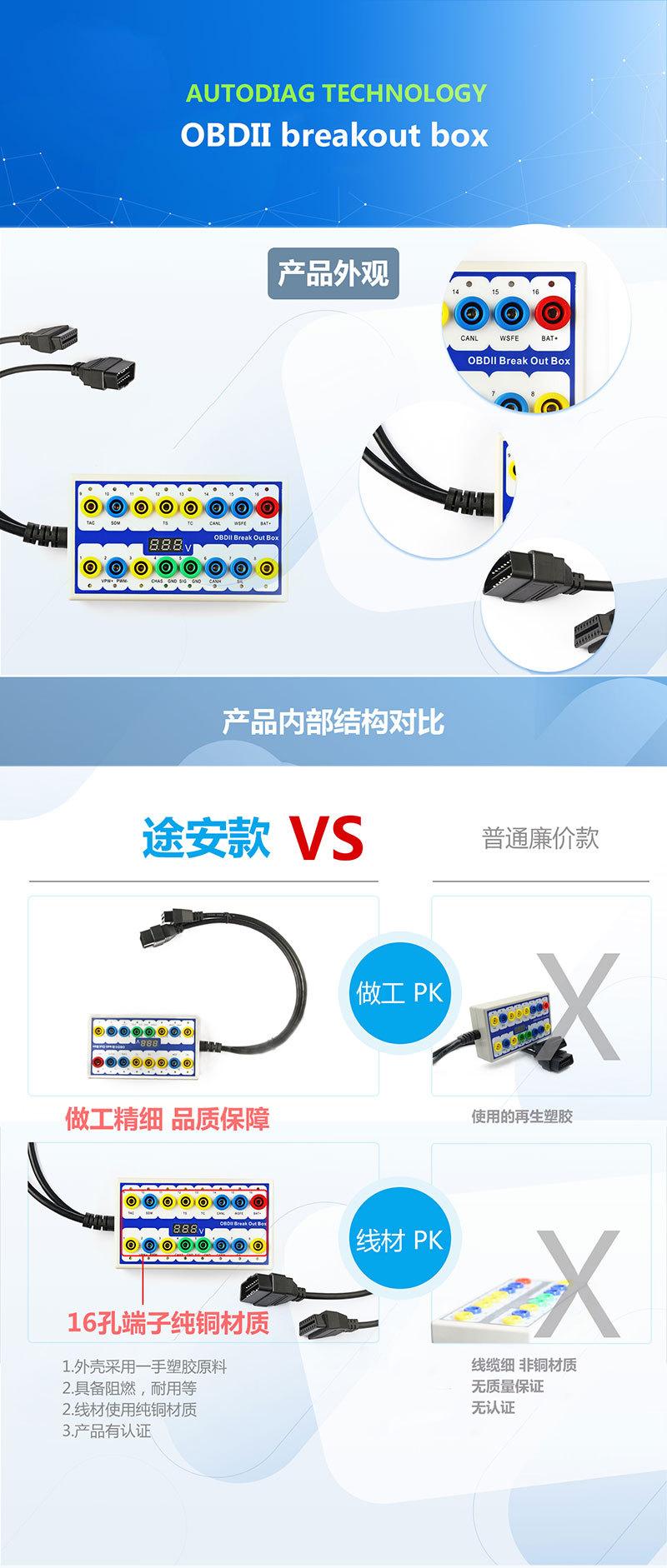

Detector de Protocolo Obdii Caja de Breakout Obd para Coche Breakout







OBDManual de Usuario del Adaptador de Señal



OBDEl adaptador de señal es una herramienta de diagnóstico de fallas automotrices desarrollada originalmente por nuestra empresa. Este producto se utiliza principalmente para la conversión de pines del enchufe de diagnóstico del automóvil y es adecuado para varios decodificadores, comoADS X431Transferencia de señal del conector de diagnóstico de Jin Pentium y otros. Se puede usar para reemplazar la batería del automóvilProporcione energía al automóvil para evitar que el equipo eléctrico del automóvil se bloquee automáticamente.



2. Características del producto

1, se puede diagnosticar y encontrar durante el uso del decodificadorOBD2Conexión incorrecta del conector

2, puede monitorearOBDVoltaje de interfaz y cable de tierra, mostrando bajo voltaje, mostrando error en el pin de diagnóstico

3,Se puede usar comoOBDSalto de señal de interfaz, detección rápidaOBDVerifique si cada pin de diagnóstico en el conector de diagnóstico se está comunicando normalmente.

4, al reemplazar la batería del coche, guarde los datos del coche para evitar la pérdida de datos del coche y el bloqueo del equipo eléctrico, etc.



3. Introducción del producto





1、Definición de Fabricante2、SJE1850Cable

3、Personalización del Fabricante4、Toma de tierra

5、Tierra de Señal6、SAEJ2284"PODER"alto

7、iso9141-2yiso、DIS4230-4KCable8, Personalizado por el Fabricante

9、Personalización del Fabricante10、SJE1850Cable"autobús>

11、Personalización del Fabricante12、Personalización del Fabricante

13、Personalización del Fabricante14、SAEJ2284"PODER"Bajo

15、ISO9141-2yISO/DIS 4230-4LCable16、Positivo de la batería del coche





4. Prueba real de herramientas de Delphi

1,VoluntadOBDAdaptador de señal y herramientas Delphi yAnunciosConecta el detector





2、Alimenta las herramientas de Delphi.OBDAdaptador de Señal,El voltaje mostrado es12,0 V，4Número y16La luz de señal está encendida





3,usarAnunciosEl detector prueba el sistema Delphi,Durante la prueba7La luz indicadora parpadea.7La prueba es normal.







4. Al cambiar otra herramienta para probar.14Si la luz indicadora está encendida, el pin de señal del enchufe de diagnóstico está14El decodificador no puede detectar la señal.







5. Usa puentes para14Número y7Número para conectar y reutilizarAnunciosDetección de decodificador. La detección es normal. Se pueden leer todos los datos.





5. Guardar datos del coche al cambiar la batería



1、VoluntadOBDAdaptador de señal, conectado al puerto de diagnóstico del coche



2、Después de conectarOBDAdaptador de Señal4Número y16Las luces intermitentes se encienden.El voltaje es12 V



3. Reemplace la batería del coche en este momento



4. Usa una fuente de alimentación adicional4Número y16La alimentación eléctrica se proporciona a través del enchufe de diagnóstico del automóvil para garantizar que el equipo eléctrico de la carrocería del vehículo reciba energía de forma continua.



5. Después de que se complete el reemplazo.Desconecte la fuente de alimentación adicional y complete el reemplazo de la batería.
