Módulo de escaneo de código bidimensional módulo de escaneo de código de barras módulo de escaneo de código integrado código de barras escaneo de alta velocidad motor de cabezal de lectura de código

Ventajas del producto:

1. Proporcionar kit de desarrollo SDK, desarrollo secundario

2. Soporte USB/TTL/RS232/485/disparador de E/S externa/control por comandos

3. Soporta escaneo de código 1D + código 2D

4. Soporte para la personalización y el desarrollo de proyectos

5. Aplicable a control de acceso, máquina de puerta, sistema de identificación de autoservicio

6. Proporcionar soporte técnico de por vida

Características del producto:

El módulo de escaneo de códigos QR SC-ER006 tiene bajo consumo de energía, la corriente de trabajo es inferior a 150 mA, diseño integrado y tamaño pequeño;

Soporta interfaces TTL232 y USB (sin necesidad de controlador);

Soporta todos los códigos de barras unidimensionales comunes y los códigos bidimensionales de uso común, y puede reconocer directamente las pantallas de teléfonos móviles.

Si compra el cabezal de escaneo por separado, se proporcionará la secuencia de pines del cable de 12P;

Tipos que se pueden leer:

Tipos de códigos de barras legibles (1D): UPC/EAN, UPC/EAN con suplementos, BooklandEAN, ISSN, Código Extendido de Cupón UCC, Code 128, GS1-128, ISBT 128, Code 39, Code 39 ASCII Completo, Code 39 Trióptico, Code 32, Code 93, Code 11, Matriz 2 de 5, Entrelazado 2 de 5, Discreto 2 de 5, Codabar, MSI, Chino 2 de 5, Variantes GS1 DataBar, Coreano 3 de 5, ISBT Concat

Tipos de códigos QR (2D): Código QR, PDF417, Data Matrix

Los valores leídos por el módulo SC-ER006 se pueden mostrar directamente en archivos de texto como WORD.

Por favor, conecte el USB, busque un código de barras o código QR para escanear (no el código QR del manual) y se mostrará directamente en el lugar donde puede escribir texto en la computadora, como WORD, ventana de chat

Parámetros técnicos

Sistema óptico: CMOS

Fuente de luz de captura: LED de 617 nm

Fuente de luz: LED de 6500K

Ángulo de lectura: rotación de 360°

Deflexión ± 60°

Inclinación ± 65°

Ángulo de escaneo: 34° (horizontal) 26° (vertical)

Relación de contraste mínima: 30%

Resolución: ≥ 0.1mm(4mil)

Voltaje: CC 3.3V

Corriente: 120 mA al escanear / 30 mA en espera

Interfaz: USB, URAT

Temperatura de funcionamiento: Temperatura: 0℃～50℃

Temperatura de almacenamiento: -40℃～70℃

Humedad de trabajo: 10%～80%

Luz ambiental: Luz ambiental: 0～86,000 lux

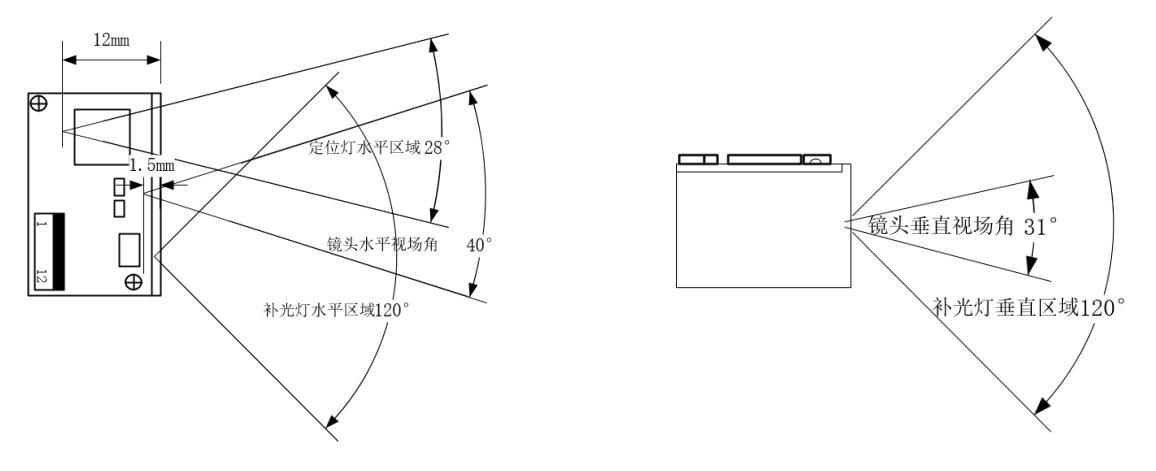

Diagrama de dimensiones del ángulo de visión:

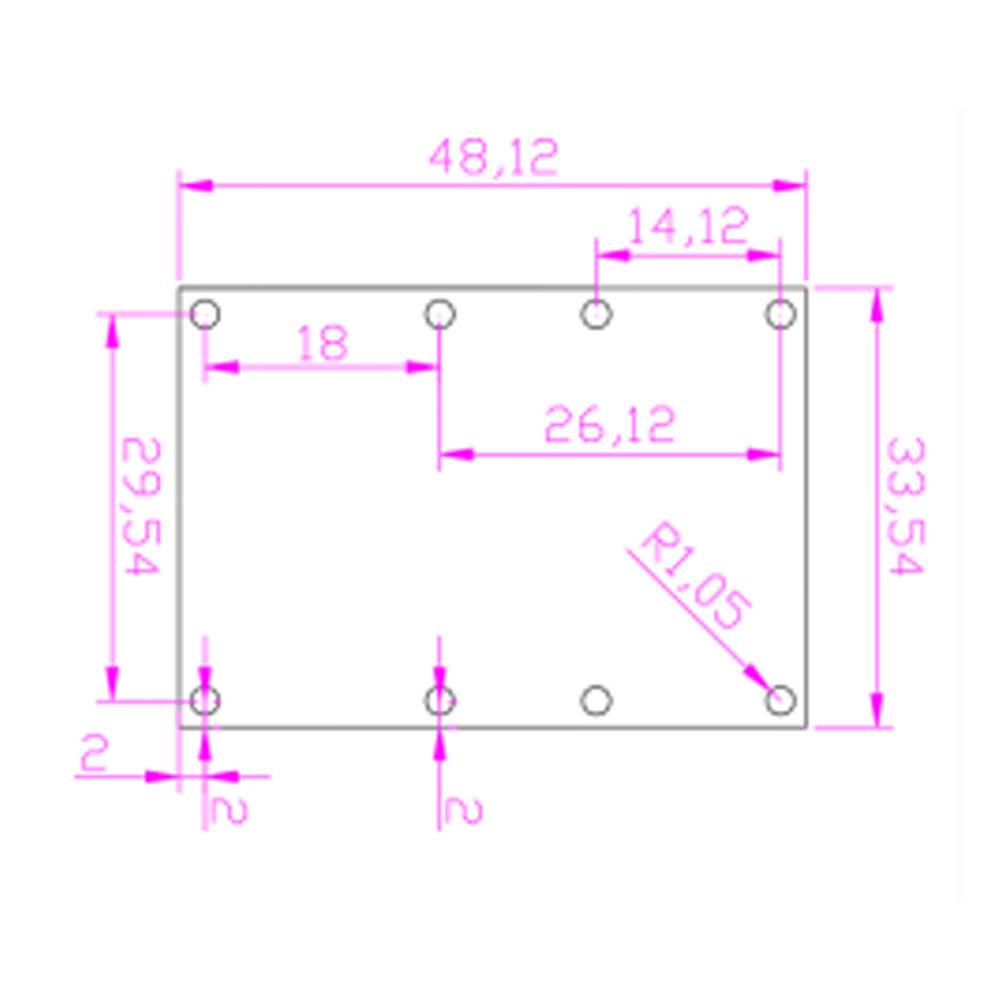

Dimensiones de la placa de circuito de interfaz Unidad: mm:

Si elige la placa de interfaz, se proporcionará un cable de datos USB por defecto. Si necesita otros cables de datos, póngase en contacto con el servicio de atención al cliente.

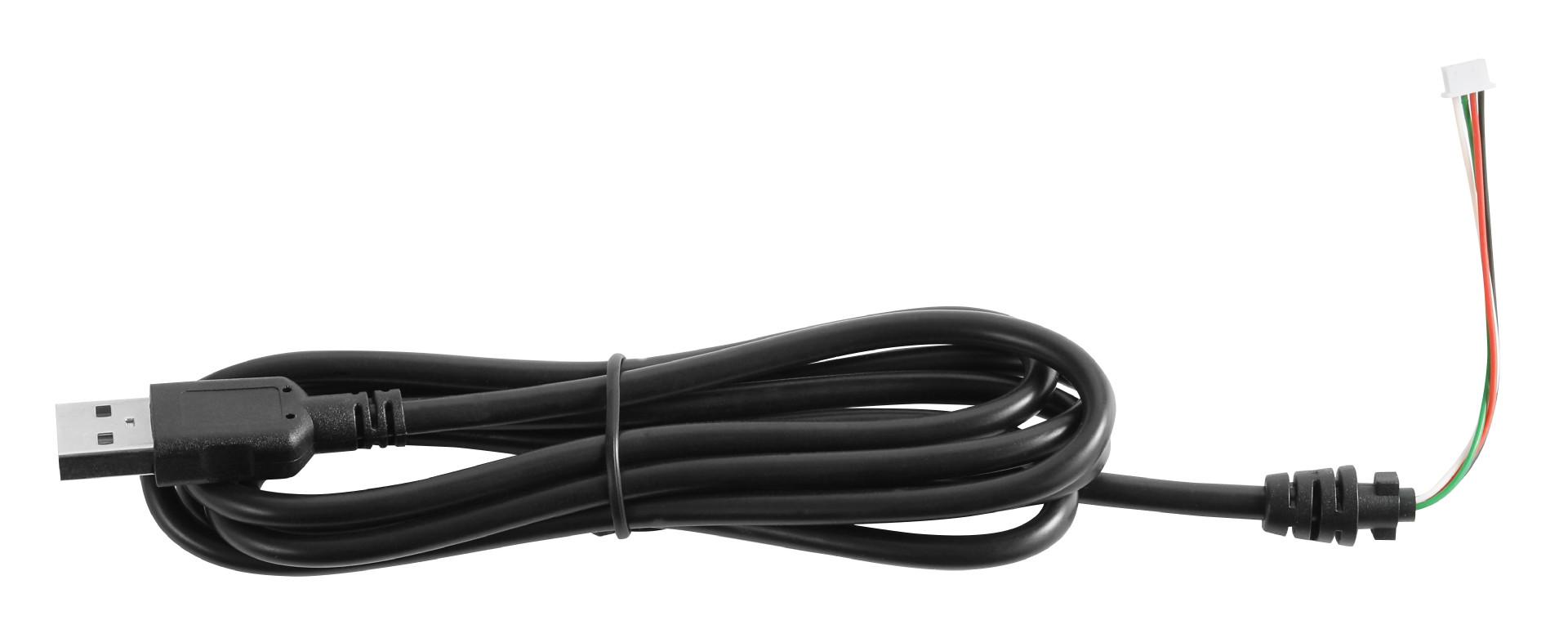

La siguiente figura muestra el cable de datos USB

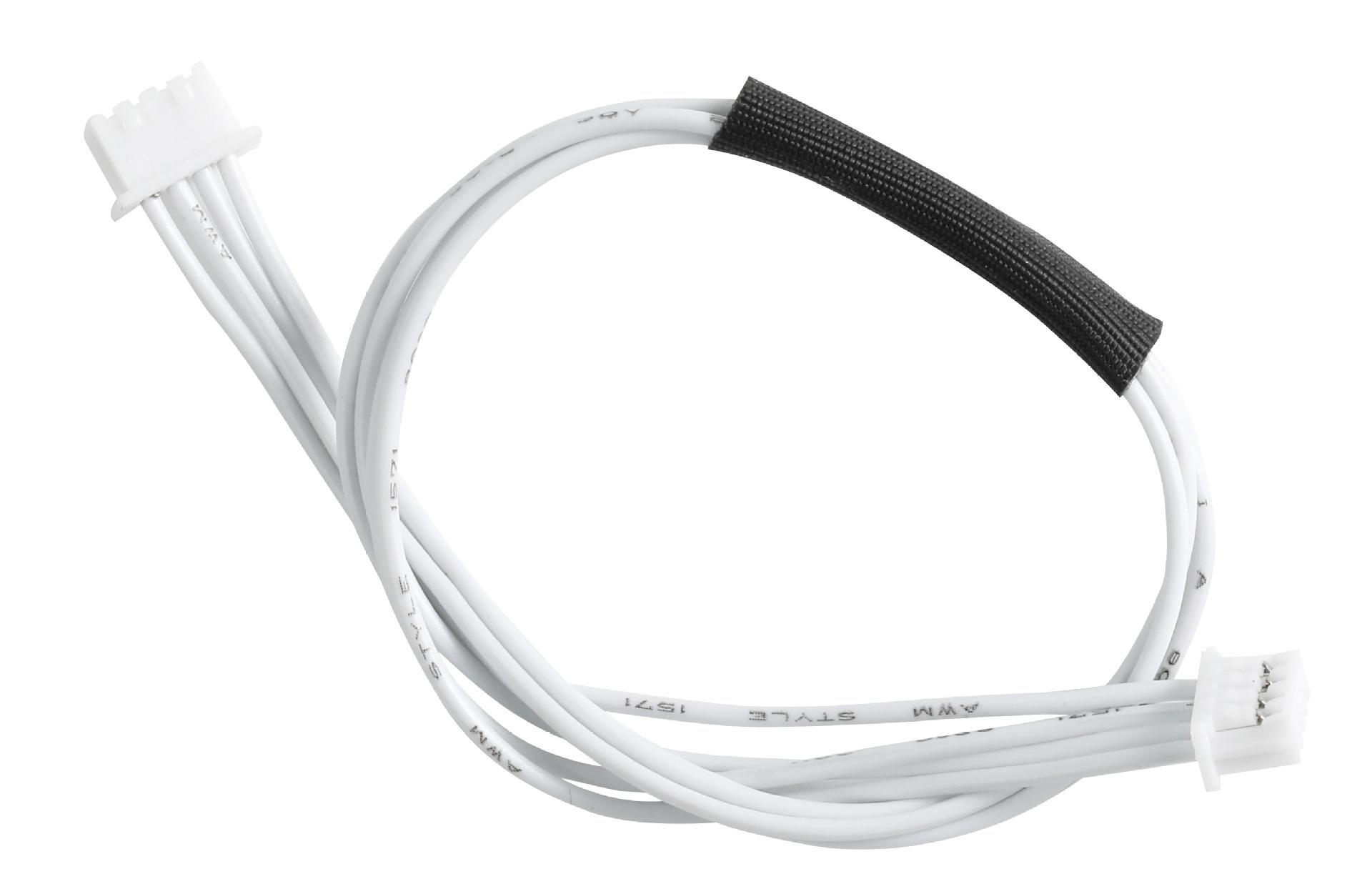

La siguiente figura muestra un cable de datos TTL-4P con un espaciado de 1.25MM

La siguiente figura muestra el cable de datos RS232 de 9 pines DB9
