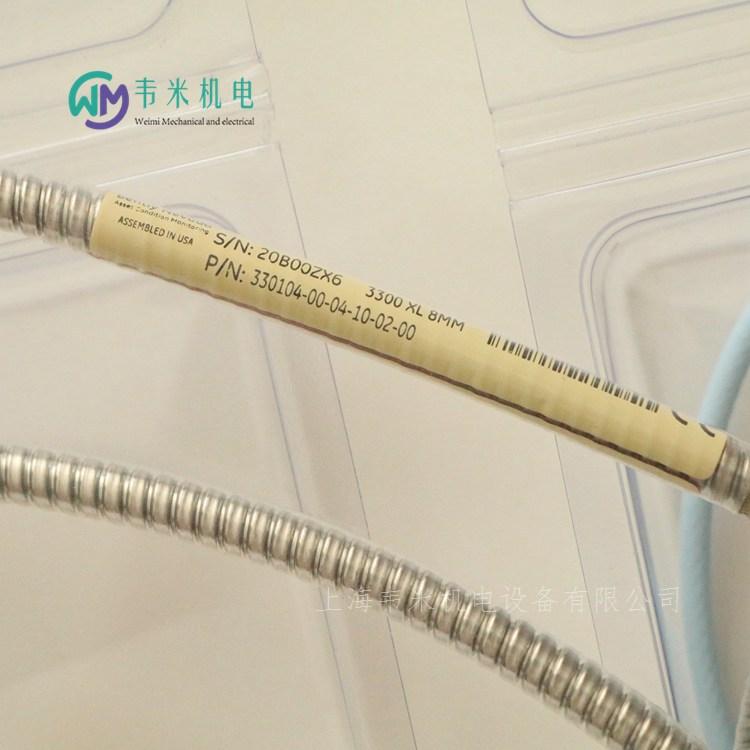

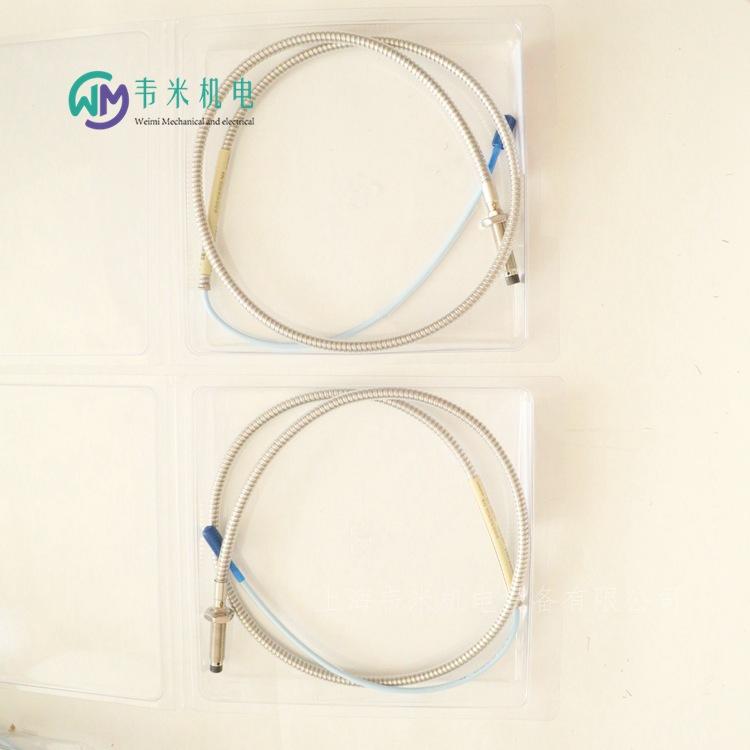

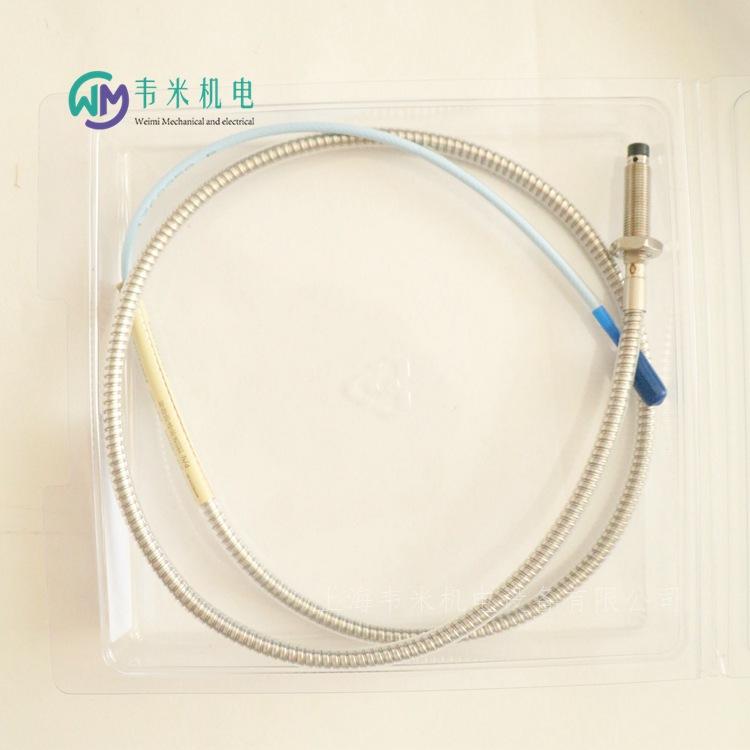

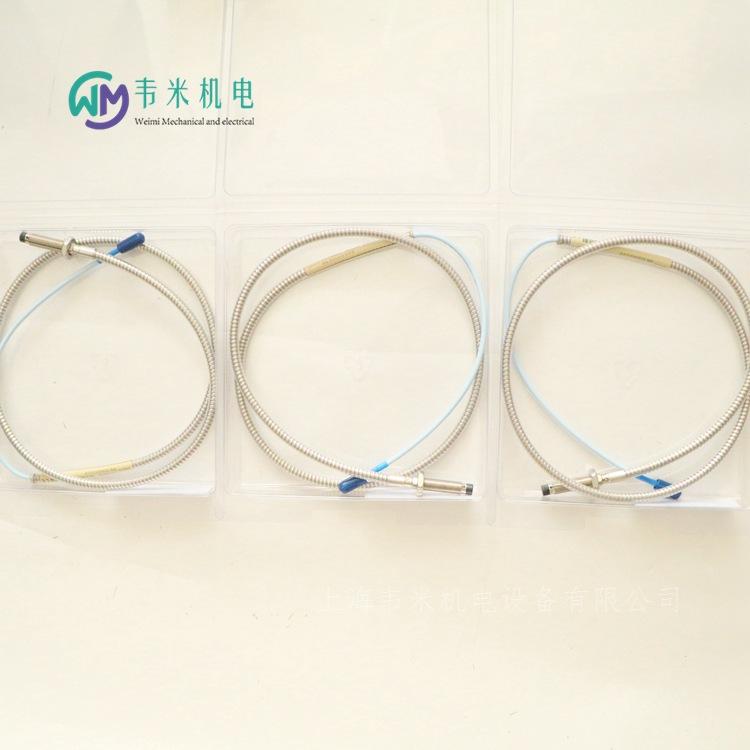

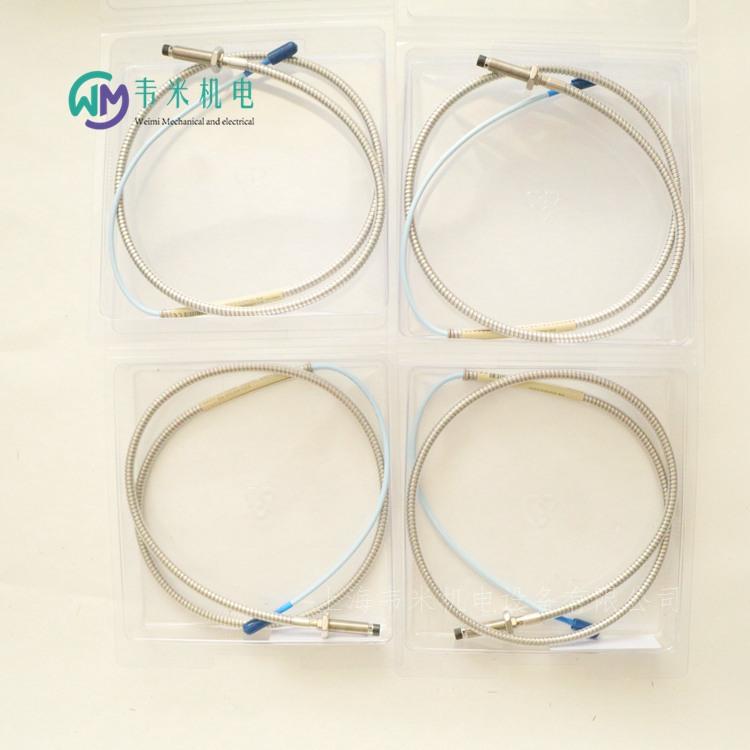

Sonda de vibración Bentley 330104-12-20-10-02-00 sensor de corrientes parásitasShanghai Weimi Electromechanical Equipment Co., Ltd. vende principalmente productos originales y de calidad garantizada. ¡Les damos una cálida bienvenida a nuevos y antiguos clientes para que nos consulten y compren!
Descripción general
El sistema de sensor 3300 XL de 25 mm consta de una sonda independiente de 25 mm, un cable de extensión y un sensor Proximitor 3300 XL de 25 mm. La salida de 0,787 V/mm (20 mV/mil) proporciona al sistema un rango lineal de 12,7 mm (500 mil). Con este rango lineal, el sistema de sensor 3300 XL de 25 mm es ideal para medir la expansión diferencial (ED) en generadores de turbinas de vapor de tamaño mediano a grande, debido a las diferentes tasas de expansión del rotor de la turbina y del estator de la máquina (carcasa).
Medición de expansión diferencial
La medición de la expansión diferencial se realiza mediante dos sensores de corrientes de Foucault, que miden la brida o la superficie inclinada a cierta distancia del cojinete de empuje. Los métodos típicos de instalación del sensor incluyen:
Ambos sensores miden el mismo lado de la brida.
Dos sensores de entrada compensados miden lados opuestos de la brida, duplicando efectivamente el rango DE medible.
Al menos uno de los dos sensores mide un bisel del rotor, y el otro sensor mide un bisel separado o una posición diferente en el rotor para compensar el movimiento radial. Este montaje introduce cierto error en la medición, pero permite medir una distancia total DE mayor que con la medición compensada.
El método de montaje debe basarse en el tamaño del objetivo disponible, el desplazamiento axial previsto del rotor y el tipo de objetivo DE dentro de la máquina (brida con respecto al bisel). Cuando la altura de la brida sea suficiente, se debe adoptar un método de montaje que permita que ambos sensores midan el mismo lado de la brida. Ambos sensores proporcionarán mediciones redundantes.
Compatibilidad del sistema
La sonda 3300 XL de 25 mm está disponible en diversas configuraciones de carcasa y puede sustituir a todos los sistemas de sensores estándar 7200 de 25 mm, 7200 de 35 mm y 25 mm DE (incluidas las sondas de salida lateral y trasera). La salida del Proximitor es la misma que la de los sistemas 7200 y 25 mm DE, lo que permite a los usuarios actualizarlo sin modificar la configuración del monitor. Al actualizar un sistema anterior, cada componente del sistema de sensores (sonda, cable de extensión y Proximitor) se sustituye por los componentes del 3300 XL de 25 mm.
Sondas de proximidad y cables de extensión
La sonda 3300 XL de 25 mm está diseñada para el exigente entorno de las turbinas de vapor DE. Funciona de forma continua y mantiene la precisión a temperaturas de hasta 200 °C (392 °F) y soporta altas temperaturas intermitentes de hasta 250 °C (482 °F). La sonda de 25 mm está sellada por delante y por detrás y utiliza cable FluidLoc (todas las sondas estándar de 25 mm) para evitar la entrada de humedad en la punta. Los conectores ClickLoc especiales para altas temperaturas también se incluyen de serie en la sonda y el cable de extensión. Cada sonda y cable incluye un protector de conector y una herramienta de instalación desechable para garantizar que los conectores estén libres de contaminación. El conector ClickLoc del cabezal de la sonda cuenta con un casquillo extraíble que facilita la colocación del cable en espacios reducidos.
La sonda 3300 XL de 25 mm está disponible en diversos tipos de cuerpo, incluyendo roscas imperiales de 1 1/4-12 o 1 1/2-12, roscas métricas M30×2 o M39×1,5, o sondas de salida lateral o trasera con cuerpos sin rosca de 1,06 o 1,50 pulgadas de diámetro. Además, el cuerpo roscado de la sonda 3300 XL de 25 mm se suministra de serie con una tuerca de seguridad con un orificio pretaladrado para el cable.
Preamplificador
El sensor de proximidad 3300 XL de 25 mm1 comparte las mismas características que nuestro sensor de proximidad 3300 XL anterior.
Disponible en montaje en carril DIN de alta densidad o en formatos de montaje en panel más tradicionales. Su inmunidad mejorada a RFI/EMI permite que el Proximitor 3300 XL cumpla con las certificaciones EMC europeas sin necesidad de consideraciones especiales de montaje. La inmunidad a RFI también evita que el sistema de sensores sufra interferencias de señales de radio de alta frecuencia circundantes. La regleta de terminales SpringLoc del Proximitor no requiere herramientas de instalación especiales, lo que agiliza y robustece el cableado en campo.
Nota:
El sensor se entrega calibrado de fábrica con acero AISI 4140. También puede calibrarse con otros materiales según las necesidades del usuario.
Cable de extensión Bently, cable de extensión NSV
330930-040-00-00
330930-040-00-05
330930-040-00-CN
330930-040-01-00
330930-040-01-05
330930-040-01-CN
330930-040-02-00
330930-040-02-05
330930-040-02-CN
330930-040-03-00
330930-040-03-05
330930-040-03-CN
330930-040-04-00
330930-040-04-05
330930-040-04-CN
330930-040-05-00
330930-040-05-05
330930-040-05-CN
330930-045-00-00
330930-045-00-05
330930-045-00-CN
330930-045-01-00
330930-045-01-05
330930-045-01-CN
330930-045-02-00
330930-045-02-05
330930-045-02-CN
330930-045-03-00
330930-045-03-05
330930-045-03-CN
330930-045-04-00
330930-045-04-05
330930-045-04-CN
330930-045-05-00
330930-045-05-05
330930-045-05-CN
330930-060-00-00
330930-060-00-05
330930-060-00-CN
330930-060-01-00
330930-060-01-05
330930-060-01-CN
330930-060-02-00
330930-060-02-05
330930-060-02-CN
330930-060-03-00
330930-060-03-05
330930-060-03-CN
330930-060-04-00
330930-060-04-05
330930-060-04-CN
330930-060-05-00
330930-060-05-05
330930-060-05-CN
330930-065-00-00
330930-065-00-05
330930-065-00-CN
330930-065-01-00
330930-065-01-05
330930-065-01-CN
330930-065-02-00
330930-065-02-05
330930-065-02-CN
330930-065-03-00
330930-065-03-05
330930-065-03-CN
330930-065-04-00
330930-065-04-05
330930-065-04-CN
330930-065-05-00
330930-065-05-05
330930-065-05-CN
