Módulo de Fuente de Alimentación Reductora de Corriente Alta Constante de Voltaje Constante Módulo de Carga de Batería de Litio para Accionamiento de LED Estabilización de Voltaje



Fabricante alta corrienteMódulo de fuente de alimentación reductora de voltaje constante corriente constanteCONDUJOCarga de batería de litio durante la conducción

Aspectos destacados del módulo:

1.Alta potencia, tasa,, bajo rizado;

2.triple:

（1) se utiliza como un módulo reductor común con capacidad de protección contra sobrecorriente;

（2) se utiliza como cargador para baterías de litio, baterías, baterías de níquel-cadmio e hidruro de níquel-metal (paquetes de baterías) de varios valores de voltaje, y se utiliza en paneles solares, turbinas eólicas, etc.;

（3) como alta potenciaCONDUJOUso de módulo de accionamiento de corriente constante;

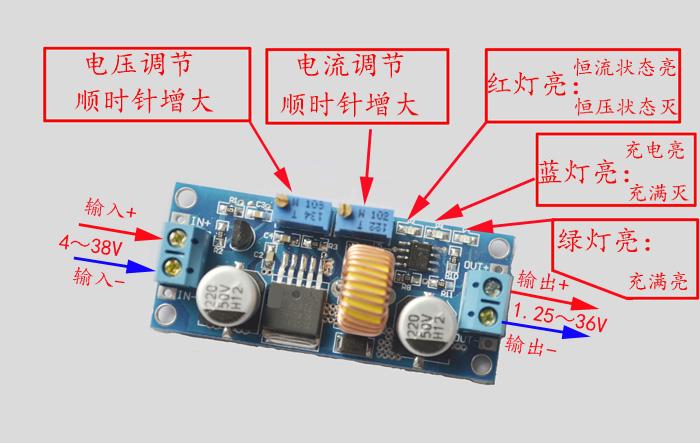

3.Tiene dos modos: voltaje constante y corriente constante. Hay una luz indicadora para señalar en qué modo se encuentra actualmente el módulo.

4.Cuando se usa como cargador de batería de litio, se pueden configurar el voltaje de flotación y la corriente de carga, y hay luces indicadoras para indicar

Indica si está cargando o completamente cargado;

5.Con función de protección limitadora de corriente, el módulo no se quemará incluso si la salida está en cortocircuito.

 parámetros del módulo m:

Voltaje de entrada:4-38V

El voltaje de salida:1.25-36VAjustable continuamente

Corriente de salida:Ajustable,

Potencia de salida:75 W

Temperatura de funcionamiento:-40~+85Cada vez

Frecuencia de trabajo:180 kHz

Eficiencia de conversión:96 centenas

Protección contra cortocircuitos:Sí (limitar corriente)8A)

Protección contra sobretemperatura:Sí (la salida se apaga automáticamente por sobretemperatura)

Protección contra polaridad inversa de entrada:Ninguno, (si es necesario, conecte un diodo de alta corriente en serie a la entrada)

Método de instalación:4grano3 mmTornillo

Alambrado:Bloques de terminales o terminales de soldadura,V-INPara entrada,V-SALIDApara salida

Tamaño del módulo:largo61.7mmAncho26,2 mmalto15 mm

peso:25gramo



dos dos,Ámbito de aplicación

1.Usado como un módulo reductor normal con capacidad de protección contra sobrecorriente

Instrucciones:

（1)ajustarPotenciómetro de voltaje constante, para que el voltaje de salida alcance el valor de voltaje que desea



（2) Utilice un multímetro10AMida la corriente de cortocircuito de salida en el rango de corriente (simplemente conecte los dos cables de prueba al terminal de salida),Ajuste simultáneoPotenciómetro de corriente constanteHaga que la corriente de salida alcance el valor de protección contra sobrecorriente preestablecido. (Por ejemplo, el valor de corriente mostrado por el multímetro es4A, entonces la corriente cuando usas el módulo solo puede alcanzar4A, la corriente alcanza4ALa luz indicadora roja de voltaje constante y corriente constante está encendida, de lo contrario la luz indicadora está apagada)

Nota: Cuando se utiliza en este estado, debido a la salida0.05La resistencia de muestreo actual de ohmios tendrá0 ~ 0,3 V¡Esto es normal! Esta caída de tensión no es causada por la carga, sino por la resistencia de muestreo.

2.Úselo como cargador de batería

Los módulos sin función de corriente constante no pueden utilizarse para cargar la batería. Dado que la diferencia de voltaje entre la batería agotada y el cargador es grande, la corriente de carga será demasiado alta y la batería se dañará. Por lo tanto, debe usar corriente constante en la batería al principio. La carga de corriente continua se reanuda automáticamente al voltaje constante cuando la carga alcanza un nivel determinado.

Instrucciones:

（1) Determine el voltaje de carga flotante y la corriente de carga de la batería que necesita cargar; (Si los parámetros de la batería de litio son3,7 V/2200 mAh,Entonces el voltaje de carga flotante es4,2 Vcorriente de recarga1C,Ahora mismo2200 mA）
（2) En condiciones de vacío, mida el voltaje de salida con un multímetro y ajuste el potenciómetro de voltaje constante para que el voltaje de salida alcance el voltaje de carga flotante; (Si3,7 VCarga de batería de litio, ajuste el voltaje de salida a4,2 V)
（3) Utilice un multímetro10AMida la corriente de cortocircuito de salida en el rango de corriente (simplemente conecte los dos cables de prueba al terminal de salida),Ajuste simultáneoPotenciómetro de corriente constanteHaga que la corriente de salida alcance un valor de corriente de carga predeterminado;
（4) La corriente de carga predeterminada para encender la luz es:0.1multiplicado por la corriente de carga;(Durante el proceso de carga de la batería, la corriente disminuye gradualmente y cambia gradualmente de carga de corriente constante a carga de voltaje constante. Si la corriente de carga se configura en1A, entonces, cuando la corriente de carga es menor que0,1 ALa luz azul se apaga y la luz verde se enciende. En este momento, la batería está completamente cargada.)
（5) Conecte la batería y cárguela.

(paso1、2、3、4Para: el extremo de entrada está conectado a la fuente de alimentación y el extremo de salida está descargado y no se conecta a la batería)

3.Tan alta potenciaCONDUJOUso de módulo de accionamiento de corriente constante

（1) Asegúrate de que necesitas el controladorCONDUJOLa corriente de trabajo y el voltaje de trabajo;

（2) En condiciones de vacío, mida el voltaje de salida con un multímetro y ajuste el potenciómetro de voltaje constante para que el voltaje de salida alcanceCONDUJOVoltaje de Operación;

（3) Utilice un multímetro10AEl rango actual mide la corriente de cortocircuito de salida y ajusta el potenciómetro de corriente constante para que la corriente de salida alcance el valor predeterminado.CONDUJOCorriente de trabajo;

（4) conectadoCONDUJO,Máquina de prueba.

(paso1、2、3Para: La entrada está conectada a la fuente de alimentación y la salida está descargada y no conectada.CONDUJOlámpara.)



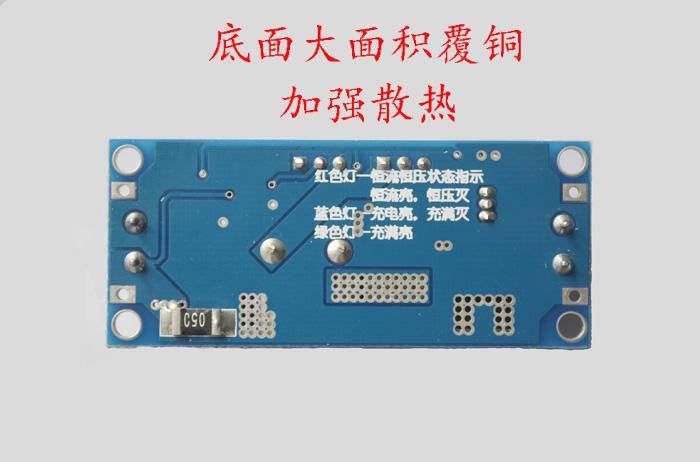

Nota: Este módulo ha finalizado.3A、35 W¡Al usarlo, mejore la disipación del calor!
