Módulo Amplificador de Alta Potencia 10W/20W/30W Amplificador Digital Clase D Fuente de Alimentación 12V/24V Dy-Ap3001
Cantidad

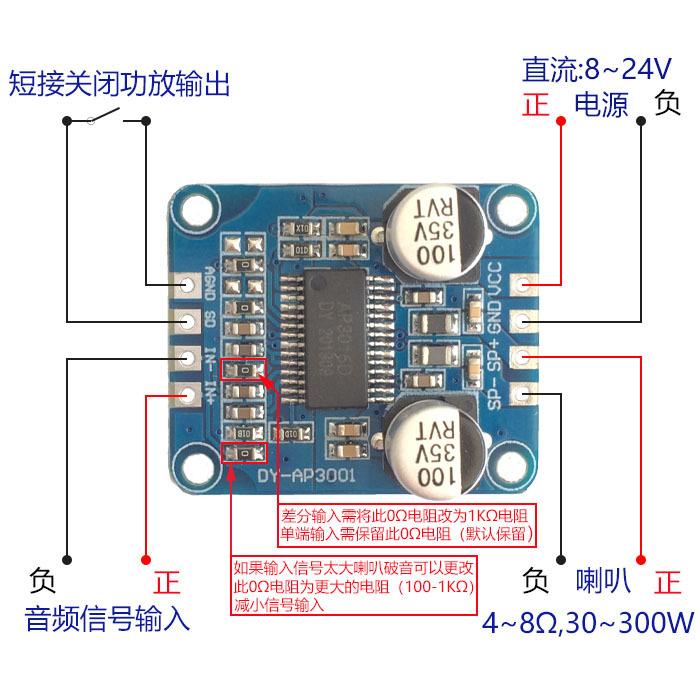

Características de los parámetros
|
nombre del producto |
30 WMódulo amplificador de potencia digital |
|
Número de producto |
DY-AP3001 |
|
Voltaje de funcionamiento |
CC: 8~24V |
|
Modo de funcionamiento |
Damable(modulación por ancho de pulsos (PWM)modulación) |
|
Número de canales |
mononucleosis infecciosa |
|
entrada de señal |
Entrada predeterminada de un solo extremo (se puede cambiar a diferencial) |
|
resistencia de entrada |
1kΩ |
|
Carga de salida |
4-8Ω |
|
Potencia de salida(@1KHz） |
30W @16V 4Ω |
|
20W @12V 4Ω |
|
|
10W @12V 8Ω |
|
|
15W @16V 8Ω |
|
|
25W @24V 8Ω |
|
|
Adaptador de Altavoz (30W~300W） |
4ohm(8-16 Valimentado por) |
|
8ohm(8-24Valimentado por)
|
Precauciones de uso:
1, Voltaje de alimentación recomendado CC8~24V,Superar26 V, el chip se quemará.
2,atrapar4altavoz Ω cuando la fuente de alimentación no excede16 V,atrapar8Ohm altavoz cuando la fuente de alimentación no excede24 V。
3, Corriente de suministro recomendada2Aeso es todo.
41. Los polos positivo y negativo de la fuente de alimentación no se pueden conectar al revés, de lo contrario el chip se quemará; este módulo solo es adecuado para alimentación única y no se puede conectar a una fuente de alimentación negativa.
5, asegúrese de que la señal de audio de entrada sea0.5V~1.5V
6, el cable del altavoz no debe ser demasiado largo,1Adecuado dentro de metros
71. Preste atención a la protección contra la electricidad estática. Antes de tocar la placa amplificadora, necesita descargar la electricidad estática de sus manos para evitar que la electricidad estática dañe el chip amplificador. Los amplificadores digitales son muy sensibles a la electricidad estática.
Más sensible.
8, Potencia nominal recomendada del altavoz30 Wy arriba, para evitar que el altavoz se sobrecaliente y se queme
Solución de problemas
1、Después de encender, el altavoz hace un sonido "pop" y luego deja de responder.
1）Verifique si la impedancia del altavoz es demasiado pequeña y el voltaje de la fuente de alimentación es demasiado alto. La gran corriente instantánea hace que el chip entre en protección de CC. Intente reducir el voltaje de la fuente de alimentación y reinicie.
2）Compruebe si la fuente de alimentación es demasiado pequeña para alimentar el altavoz. Intente reemplazarla por una fuente de alimentación de alta potencia.2ANo hay ningún problema con el adaptador de corriente.
2、Hay un ruido de "siseo" al reproducir música
1）Cambie la fuente de sonido para ver si el ruido es causado por la propia fuente de sonido.
2）Conecta a tierra la entrada del amplificador para ver si es un problema del propio amplificador
3）Al usar cables de audio blindados, ¿el ruido es causado por la calidad de los cables?
4）Reemplace el altavoz para ver si es un problema con el altavoz mismo.
5）Reemplace la fuente de alimentación para ver si el ruido es causado por una fuente de alimentación inestable.
3、El altavoz se calienta y humea durante la reproducción
La potencia del altavoz es demasiado baja. Reemplácelo con un altavoz de alta potencia o reduzca la entrada de señal.
