Detalles del producto
El texto en las imágenes se puede traducir

Enlace de descarga: https://pan.baidu.com/s/1uU_tXQCSbpBKzWCY_-DSVA Código de extracción: z2js

JDY-23El módulo de transmisión transparente está basado en Bluetooth5.0Estándar de protocolo, banda de frecuencia de trabajo esrango de 2.4 GHz, el modo de modulación es GFSK, la potencia de transmisión máxima es de 4 dB, la distancia de transmisión máxima60 metros, utilizando diseño de chip original importado, admite que los usuarios modifiquen el nombre del dispositivo, la velocidad de baudios y otras instrucciones a través de comandos AT, conveniente, rápido y flexible de usar.

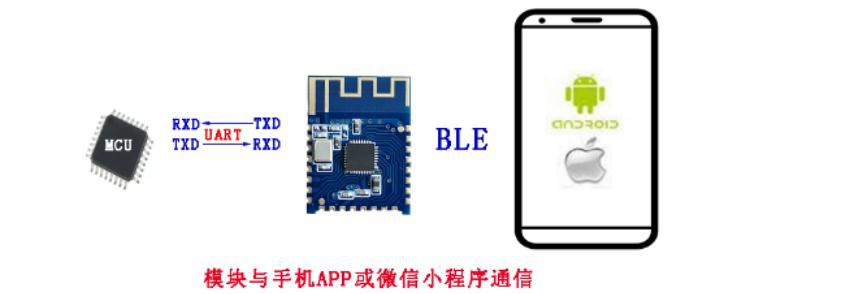

JDY-23El módulo Bluetooth puede realizar la transmisión de datos entre el módulo y el teléfono móvil.No requiere configuración por defectoUsar rápidamenteBLE Bluetooth para aplicaciones de producto.



dejarBLE es más rápido y conveniente en la aplicación del producto





Detalles de los parámetros del módulo
3.1 Parámetros del módulo

JDY-23Parámetros del producto

modelo

JDY-23

Frecuencia de trabajo

2.4G

Potencia de transmisión

4 piezas (grandes)

Interfaz de comunicación

UART

Voltaje de funcionamiento

1,8 V–3,6 V

Temperatura de funcionamiento

-40℃ - 80℃

antena

Antena PCB integrada

Sensibilidad de recepción

-97dbm

Distancia de transmisión

60 metros

Soporte maestro-esclavo

Esclavo

Tamaño del módulo

19.6 * 14.94 *1.8 mm (largo, ancho y alto)

Versión de Bluetooth

BLE5.0(Compatible con BLE4.0, BLE4.2)

Corriente en estado de vigilia

800uA (con transmisión)

Corriente en estado de sueño ligero



Corriente de sueño profundo

9uA (sin difusión)

Guardado de parámetros de comando

Los datos de configuración de parámetros se guardan después de apagar

SMTTemperatura de soldadura

<260℃

corriente pico rf-TX/RX

5 mA



Definición de pin

Descripción de la función del pin

Distribución de pines

Función

ilustrar

1

VCC

Fuente de alimentación (1.8-3.6V)

2

NULO

nulo

3

NULO

nulo

4

SALIDA1

Pin de salida IO1 (admite control de APP de niveles alto y bajo)

5

SALIDA2

Pin de salida IO2 (soporta control de nivel alto y bajo por APP)

6

ESTADÍSTICA

Pin de estado de conexión, conectado nivel alto, no conectado nivel bajo

7

ENTRADA7/PWM4

Modo INPUT7: pin de entrada, la APP puede leer el estado de este pin

Modo PWM: Pin de salida PWM4, la aplicación puede controlar el ancho de pulso PWM4

Predeterminado: modo INPUT7

8

SALIDA3

Pin de salida IO3 (admite control APP de niveles alto y bajo)

9

SALIDA4

Pin de salida IO4 (admite control de APP de niveles alto y bajo)

10

SALIDA5

Pin de salida IO5 (admite control APP de niveles alto y bajo)

11

ENTRADA6/PWM3

Modo INPUT6: pin de entrada, la aplicación puede leer el estado de este pin

Modo PWM: Pin de salida PWM3, la aplicación puede controlar el ancho de pulso PWM3

Predeterminado: modo INPUT6

12

ENTRADA5/PWM2

Modo INPUT5: pin de entrada, la aplicación puede leer el estado de este pin

Modo PWM: Pin de salida PWM2, la aplicación puede controlar el ancho de pulso PWM2

Predeterminado: modo INPUT5

13

SALIDA6

Pin de salida IO6 (admite control APP de niveles alto y bajo)

14

SALIDA7

Pin de salida IO7 (soporta control de APP de nivel alto y bajo)

15

ENTRADA4

Para el pin de entrada, la APP puede leer el estado de este pin

16

EINT2

Pin de entrada de interrupción(Presiona el activoAPLICACIÓNenviarIOestado

17

ALED

Pin de indicación de transmisión

18

ENTRADA3/PWM1

Modo INPUT3: pin de entrada, la APP puede leer el estado de este pin

Modo PWM: Pin de salida PWM1, la APP puede controlar el ancho de pulso PWM1

Predeterminado: modo INPUT3

19

TXD

Pin de salida de puerto serie (nivel TTL)

20

RXD

Pin de entrada de puerto serie (nivel TTL)

21

miINT1

Pin de entrada de interrupción(Presiona el activoAPLICACIÓNenviarIOestado

22

PWRC

Pin de activación de sueño, el nivel bajo es efectivo

En el estado conectado, el pin PWRC se puede poner en bajo para enviar comandos AT

23

RST

Pin de reinicio, el nivel bajo es efectivo

24

Tierra

Tierra de energía

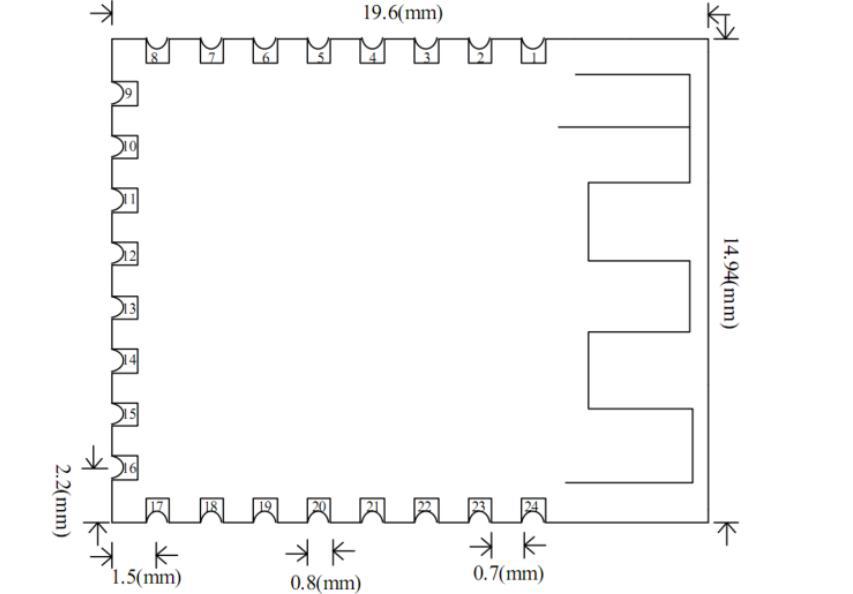

tarjeta de circuito impresoTamaño del paquete

puerto serieENConjunto de instrucciones

JDY-23Envío por puerto serie del móduloLos comandos AT deben ir precedidos por

secuencia

instrucción

efecto

Maestro-esclavo

por defecto

1

AT+VER

número de versión

S

JDY-23-V2.1

2

AT+RST

Reinicio suave

S

-

3

AT+DISC

comando AT desconectar

S

-

4

AT+STAT





00

5

AT+MAC

Dirección MAC

S

-

6

AT+BAUD

velocidad en baudios

S

9600

7

AT+SLEEP

dormir

S



8

AT+NOMBRE

Nombre de Transmisión

S

JDY-23

9

AT+STARTEN

Encender, suspender o activar

S

0 (Despertar después de encender))

10

AT+ADVIN

Intervalo de transmisión

S

1(200mS)

11

AT+HOSTEN

Modo esclavo o modo de trabajo IBEACON

S

0 (Esclavo)

12

AT+IBUUID

UUID de IBEACON

S

FDA50693A4E24FB1AFCFC6EB07647825

13

AT+MAYOR

IBEACON MAYOR

S

10

14

AT+MINOR

IBEACON MINOR

S

7

15

AT+IBSING

Calibración de señal a 1 metro



0x32

16

AT+ALED

transmisiónInterruptor indicador de luz LED



1

17

AT+IBPWR

Valor SING de IBEACON

S

50

18

AT+DEFAULT

reiniciar

S

-

19

AT+POWR

Potencia de transmisión

S

8

20

AT+ENLOG

Salida del puerto serieinterruptor LOG

S

0

21

AT+MTU

Configurar el puerto serie aLa APLICACIÓN envía un número largo de paquetes

S

1

22

AT+BATT

Ajustando el nivel de potencia

S

0

JDY-23Diagrama de cableado básico de la aplicación

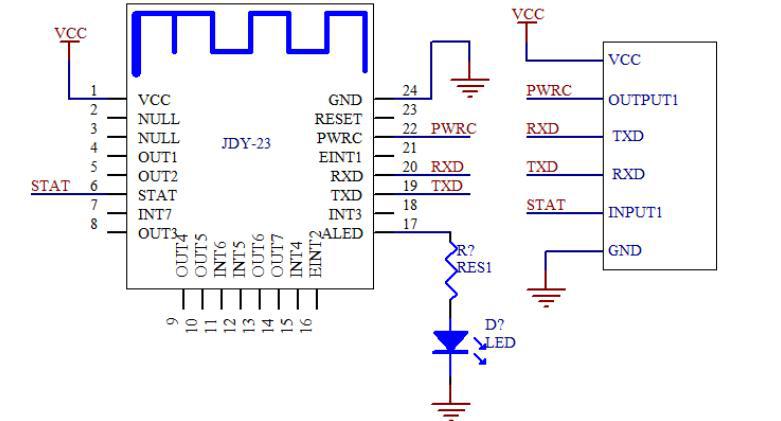

JDY-23yDiagrama de cableado de transmisión transparente por puerto serie de MCU de 3.3V

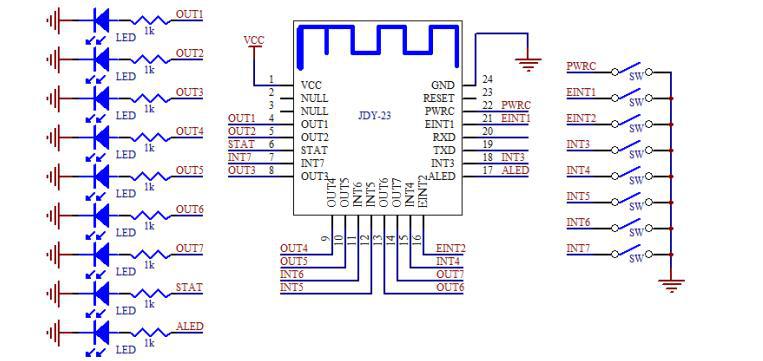

JDY-23 La aplicación de teléfono móvil controla los niveles alto y bajo del pin OUT y lee el nivel del pin INT diagrama de cableado
