Módulo de Voz Jq6500 Módulo Mp3 Control de Puerto Serie Mcu Anuncio Control Unidireccional de 5 Vías IC de Música

Descargar información detallada de Baidu Netdisk

https://pan.baidu.com/s/1odg8J85Gw5ruRhV4iDLVNA?pwd=x1vj Código de extracción: x1vj

Dirección de descarga del software de síntesis de voz

Enlace: https://pan.baidu.com/s/1kZTTyGk6o8qUXhHe24y36A?pwd=vji2 Código de extracción: vji2

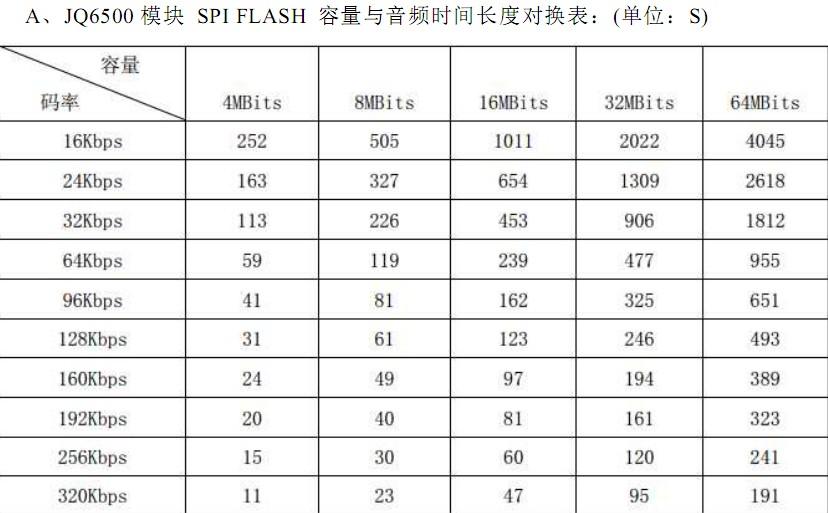

Este módulo utiliza SPI FLASH, que se mide en bits. Los discos duros se miden en bytes. 8 bits = 1 byte, 32 Mbits = 4 Mbytes, lo que equivale a 4 M mostrados en la computadora. Por favor, distinga la capacidad al comprar.

1、Tasas de muestreo admitidas(KHz):8/11.025/12/16/22.05/24/32/44.1/48

2、24PocoDACSalida, soporte de rango dinámico90 dB, soporte de relación señal-ruido85 dB

3,apoyar completamenteFAT16、FAT32Sistema de archivos, soporte32GdeTFTarjeta, soporte32GdeTúlámina,64 millonesByteNORFLASH

4, modos de control múltiple, modo de control por puerto paralelo, modo de puerto serie,ANUNCIOModo de control por botón

5, Función de inserción de idioma de transmisión, puede pausar la música de fondo que se está reproduciendo

6, los datos de audio se organizan por carpeta, soporte múltiple100carpetas, cada carpeta puede ser asignada1000Canciones

7、30El volumen es ajustable.10claseEcualizadorAjustable

8, se puede enchufarmemoria flash SPI,Conectar a la computadora para mostrarmemoria flash SPILa letra de unidad se usa para actualizar el contenido;

9, puede controlar la reproducción de música especificada a través del puerto serie del microcontrolador;

10, En modo de tecla, puede seleccionar el modo de reproducción: interrumpible, no interrumpible, bucle único, bucle grande;

Interrumpible: Durante la reproducción, presionar un botón interrumpirá el estado actual y ejecutará uno nuevo;

Interrumpible: Durante la reproducción, presionar cualquier botón será ineficaz hasta que la pista actual haya terminado.

1、Navegación del coche transmisión por voz

2、Inspección de transporte por carretera y avisos de voz de la estación de peaje;

3、Revise los avisos de voz en estaciones de tren y estaciones de autobús;

4、Indicaciones de voz en salas de negocios de energía, comunicaciones y finanzas;

5、Indicaciones de voz para la verificación del canal de entrada y salida del vehículo;

6、**Avisos de voz para carriles de inspección fronteriza;**

7、Alarma de voz multicanal o voz de guía de operación del equipo;

8、Anuncio de voz de conducción de coche turístico eléctrico;

9、Alarma automática por falla de equipo mecánico y eléctrico;

10, indicaciones de alarma de voz contra incendios;

11, equipo de transmisión automática, transmisión regular

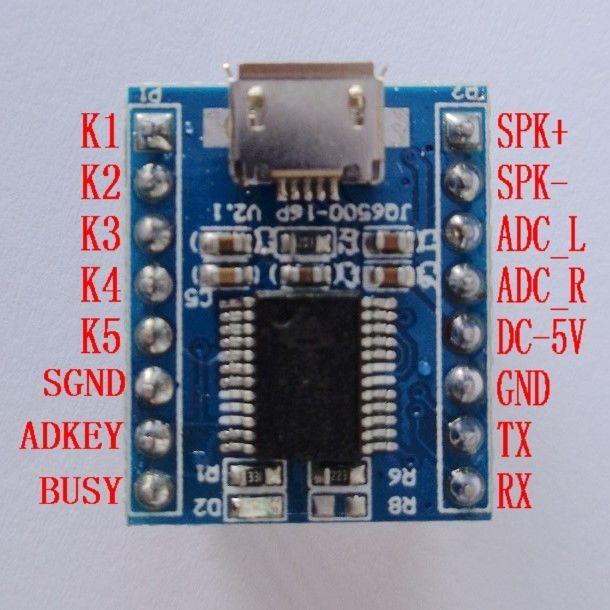

Número PIN	Nombre del pin	Descripción funcional	Observación
1	K5	Correspondiente al 5to audio	Activar la reproducción del quinto segmento de audio al suelo
2	K4	Correspondiente al 4to audio	Activar la reproducción del cuarto segmento de audio hacia tierra
3	K3	Correspondiente al tercer audio	Activar la reproducción del tercer segmento de audio hacia tierra
4	K2	Correspondiente al segundo audio	Activar la reproducción del segundo segmento de audio a tierra
5	K1	Segmento de audio correspondiente	Activar la reproducción del segmento de audio al suelo
6	SGND	tierra	Tierra de energía
7	ADKEY	ANUNCIOboca
8	OCUPADO	Luz indicadora de reproducción	Alto cuando hay salida de audio, alto cuando no hay salida de audio
9	RX	UARTEntrada de datos en serie
10	Texas	UARTSalida de datos en serie
11	Tierra	tierra	Tierra de energía
12	CC-5 V	Entrada de alimentación del módulo	No puede exceder 5.2V
13	ADC_R	Salida de audio canal derecho	Audífonos y amplificadores para conducir
14	ADC_l	Salida de audio canal izquierdo	Audífonos y amplificadores para conducir
15	SPK-	Altavoz+	Acciona directamente altavoces de menos de 3W/4R
16	SPK+	trompeta-

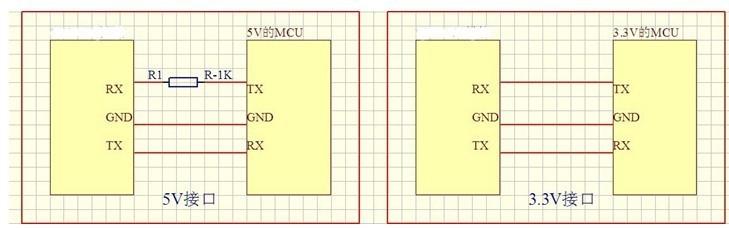

2.3Ejemplo de Diagrama de Cableado

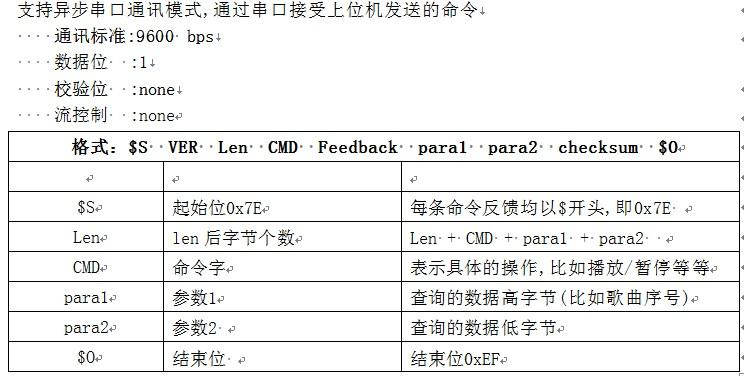

Parámetros de comando de control de puerto serie:
