PWM de 2 víasMódulo ajustable de ciclo de trabajo de frecuencia de pulso, generador de señal de onda cuadrada y onda rectangular, controlador de motor paso a paso

Aspectos destacados del módulo:

1.Dos independientesmodulación por ancho de pulsos (PWM)La salida, la frecuencia y el ciclo de trabajo se pueden configurar por separado;

2.Amplio rango de frecuencia y alta precisión;

3.Comunicación en serie posible

Dimensiones:41*28 mm de espesor:1,6 mm

1. Descripción del módulo

Dos independientesmodulación por ancho de pulsos (PWM)La salida, la frecuencia y el ciclo de trabajo se pueden configurar por separado;

La frecuencia se divide en tresRango：

1. XXX(Sin punto decimal)：La unidad pequeña es1 Hz,Rangos1 Hz ~ 999 Hz；

2. XX.X(Punto decimal en el lugar de las decenas)：La unidad pequeña es0,1 kHz; Valoralcance0.1KHz~99.9KHz

3. XXX(Los tres dígitos tienen puntos decimales.)：La unidad pequeña es1 kHz; Valoralcance1 milHz~150KHz

p.ej Visualización de frecuencia:100 expresarmodulación por ancho de pulsos (PWM)producción100 HzLegumbres;

54.1 expresarmodulación por ancho de pulsos (PWM)producción54.1 milHzLegumbres;

1.2.4. expresarmodulación por ancho de pulsos (PWM)producción124KHzLegumbres

Rango de valores del ciclo de trabajo:0~100；

Los tres rangos de frecuencia comparten un ciclo de trabajo y todos los parámetros de configuración se guardan cuando se apaga el dispositivo.2. Configuración de parámetros

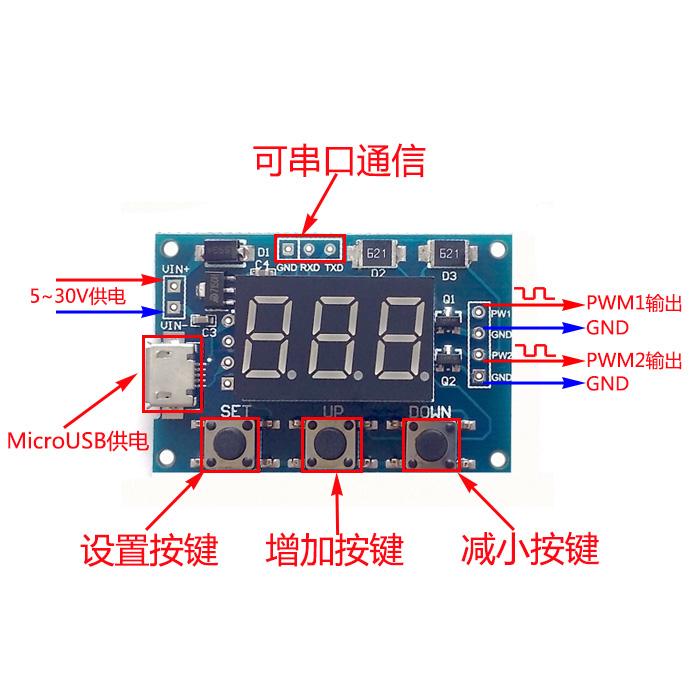

módulotener3Los botones de carretera son:Colocar、Arriba、Abajo；

1． Mediante una pulsación corta【Colocar】llave, cambiar pantallacuatroparámetrovalor(FR1：PWM1Frecuencia de；dU1：PWM1Ciclo de trabajo；FR2：PWM2Frecuencia de；dU2：PWM2Ciclo de trabajo), el nombre del parámetro correspondiente parpadeará antes de cambiar.

2． Presione directamente [Arriba】、【Abajo】llaveRevisarValor del parámetro actual (Prensase pueden sumar o restar rápidamente).

3． Bidireccionalmodulación por ancho de pulsos (PWM)Cada ajuste preestablecido tiene3El valor de frecuencia,En la interfaz de visualización de frecuencia, mantenga presionada la tecla [COLOCAR】Presione la tecla para cambiar.3El ciclo de trabajo de la frecuencia es consistente。（XXX:alcance1 Hz ~ 999 Hz; XX.X:alcance0.1Khz ~ 99,9 Khz;XXX:alcance1 kHz ~ 150 kHz，）。

3. Parámetros del módulo:

1.Voltaje de funcionamiento:5--30 Vapoyomicro USB 5.0 VDesarrollado por;

2.Rango de frecuencia:1 Hz ~ 150 kHz；

3.Precisión de frecuencia: La precisión en cada rango es2%acerca de;

4.Capacidad de carga de señal: La corriente de salida puede ser8--30 mAacerca de;

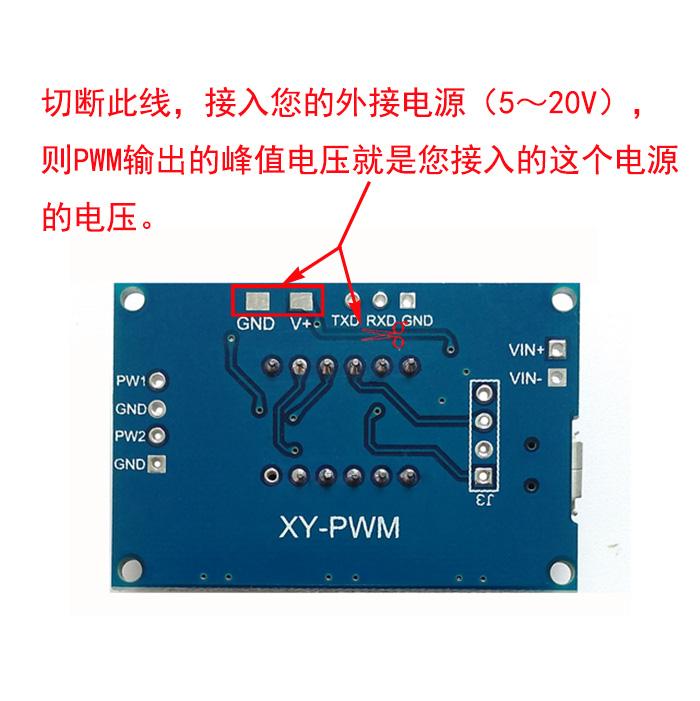

5.Amplitud de salida: predeterminada5 V V-pp(Se puede cambiar mediante fuente de alimentación externa);

6.Temperatura ambiente:-30~+70°C.

4. Ámbito de aplicación:

1.Se utiliza como generador de señales de onda cuadrada para generar señales de onda cuadrada para el desarrollo experimental;

2.Se utiliza para generar una señal de onda cuadrada para impulsar el controlador del motor paso a paso;

3.Genera pulsos ajustables paraMCUusar;

4.Generar pulsos ajustables para controlar circuitos relacionados (modulación por ancho de pulsos (PWM)Regulación de intensidad y control de velocidad, etc.)

cincoControl del puerto serie

Estándares de comunicación:9600 bps
Bits de datos :8
Bits de parada :1
Dígito de control :ninguno
Control de flujo :ninguno

1、 configuraciónmodulación por ancho de pulsos (PWM)Frecuencia de

"Temporada 1, episodio XXXT":configuraciónPWM1La frecuencia esXXX Hz (001~999)

"S1FXX.XT":configuraciónPWM1La frecuencia esXX.X KHZ (00.1~99.9)

"Temporada 1:XXXT":configuraciónPWM1La frecuencia esXXX kHz (0.0.1.~1.5.0.)

'S1':PWM1

'S2'： PWM2

'F' :frecuencia

'D':ciclo de trabajo

'T' ¿Es la marca final?

2、 configuraciónmodulación por ancho de pulsos (PWM)Ciclo de trabajo

"S1DXXXT":configuraciónPWM1El ciclo de trabajo esXXX；(001~100)

"S2DXXXT":configuraciónPWM2El ciclo de trabajo esXXX；(001~100)

Regresa después de una configuración exitosa:ABAJO；

Configuración de retornos fallidos:CAER。
