Las ventajas de usar una ganancia de amplificador de 36dB:Debido a que la señal de audio de algunos dispositivos de audio es demasiado débil, el sonido será muy fuerte cuando se amplifique con un amplificador de 36dB, y el sonido será muy bajo cuando se amplifique con un amplificador de 20dB en el mercado. Por ejemplo, la señal de audio emitida por un teléfono móvil es más débil que la señal de audio de un ordenador, y el sonido será muy fuerte cuando se amplifique con un amplificador de 36dB. Si conecta una señal de audio de ordenador, el sonido será demasiado fuerte cuando se amplifique con un amplificador de 36dD, y el sonido se distorsionará y será desagradable. Debería bajar el volumen del ordenador. Si el ordenador no es conveniente de ajustar, puede introducir una resistencia en serie a la placa amplificadora para reducir el volumen (la resistencia de entrada de la placa amplificadora es de 1K, y el volumen del amplificador se cambia utilizando un divisor de voltaje resistivo, de modo que el amplificador no tenga distorsión por saturación de amplificación), para que el sonido amplificado no se distorsione y no sea desagradable.
Desventajas de usar una ganancia de amplificador de 36dB:Si hay una señal de ruido débil cuando el dispositivo de audio está silenciado (no reproduciendo), el ruido será amplificado por el amplificador de 36dB. Es por eso que algunos clientes preguntan por qué hay mucho ruido incluso cuando el amplificador no está reproduciendo (porque el ruido proviene de la fuente de señal de entrada. Si la línea de entrada de audio de la placa amplificadora está desconectada, no habrá ruido en el altavoz). El ruido de una computadora de escritorio es mucho más fuerte que el de una computadora portátil. Generalmente se recomienda que los clientes utilicen una computadora portátil para proporcionar la fuente de sonido para las pruebas.

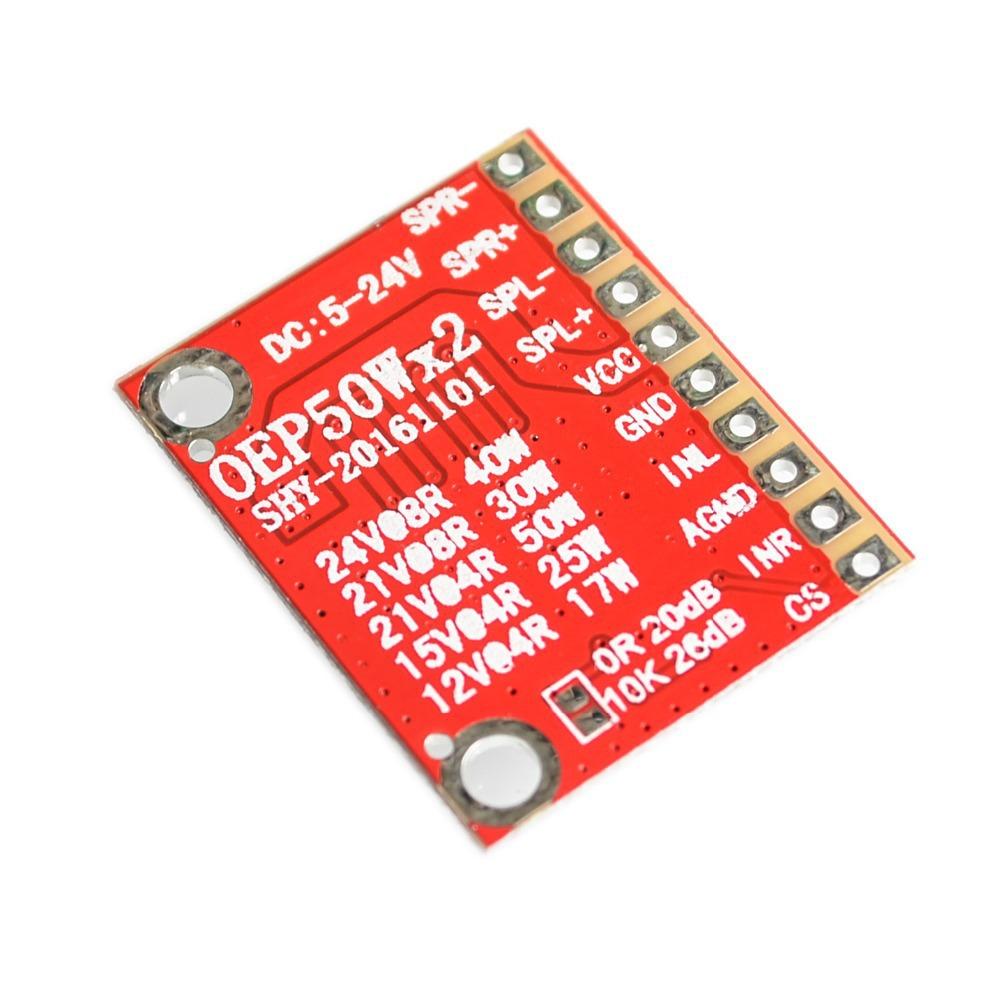

Potencia de salida BTL del amplificador:
CC=24V,R=8Ω,@1kHz, P=40W (no se recomienda alimentar altavoces de 8 ohmios con una fuente de alimentación superior a 24V)
CC=21V,R=8Ω,@1kHz,P=30W
CC=21V,R=4Ω,@1kHz, P=50W (No se recomienda usar una fuente de alimentación superior a 21V para altavoces de 4 ohmios)
CC=15V,R=4Ω,@1kHz,P=25W
CC=12V,R=4Ω,@1kHz,P=17W
CC= 8V,R=4Ω,@1kHz, P= 6W (alimentado por baterías duales de litio 5V-8.4V)
Precauciones de la placa amplificadora：
1. Después de que la placa del amplificador de potencia se alimenta, el voltaje de CC entre los dos pads conectados al altavoz es 0V, y el voltaje de CC entre el pad del altavoz y GND es la mitad del voltaje de alimentación.
2. Al usar un altavoz de 4 ohmios, el voltaje de alimentación no debe exceder los 21 V, de lo contrario el chip se calentará demasiado y dañará fácilmente el amplificador. Al usar un altavoz de 8 ohmios, el voltaje de alimentación no debe exceder los 24 V, de lo contrario el voltaje será demasiado alto y el chip amplificador se averiará.
3. Después de encender la placa del amplificador de potencia, no toque los pines de los componentes de la placa con las manos, porque la señal de interferencia del cuerpo humano interfiere con la temporización del amplificador digital y causa daños al chip. El cuerpo humano lleva electricidad estática - un alto voltaje fuerte causará ruptura y dañará el chip. Los peligros de la electricidad estática del cuerpo humano deben conocerse.
4. El voltaje de alimentación debe ser estable, y se debe utilizar fuente de alimentación conmutada y alimentación por batería tanto como sea posible. La fuente de alimentación no puede exceder el voltaje de trabajo de la placa, de lo contrario el chip se quemará. Los amplificadores digitales son muy delicados y funcionan completamente diferente a los amplificadores analógicos.
5. Al conectar los altavoces, intente usar cables de audio de menos de 3 metros. Si los cables son demasiado largos, la inductancia de la carga aumentará y el voltaje de autoinductancia será demasiado alto, lo que dañará el chip amplificador. Para cables largos para conectar los altavoces, se recomienda considerar agregar dos tubos (IN5819) para liberar el voltaje de autoinductancia y proteger el chip.
6. Básicamente no es necesario agregar un disipador de calor para la fuente de alimentación de 12V. Si la temperatura del chip es superior a 60 grados, deje de funcionar inmediatamente y agregue un disipador de calor para enfriarlo. De lo contrario, el aumento de temperatura quemará el chip inmediatamente. Para la salida de alta potencia de 50W, se recomienda usar un disipador de calor con un volumen de 5CM de largo * 1.4CM de ancho * 2.5CM de alto.
Consejos amables：
La ganancia predeterminada de la placa amplificadora de potencia es de 36DB. La entrada de la computadora solo se puede subir hasta el 20% del volumen, de lo contrario el amplificador se distorsionará severamente, el chip del amplificador de potencia se calentará severamente y se dañará, y el altavoz se dañará. La entrada del teléfono móvil se puede subir hasta el 90% del volumen, porque la señal de audio del teléfono móvil es mucho más débil que la de la computadora. La computadora debe subirse hasta el 90% del volumen, reducir la ganancia de la placa amplificadora de potencia y cortocircuitar las dos almohadillas de ganancia de 20DB en la placa. Una vez que la señal de audio de entrada es demasiado fuerte, reduzca la ganancia del amplificador de potencia, de lo contrario el amplificador de potencia se distorsionará, y la distorsión severa se amplificará, excediendo la potencia de salida del amplificador de potencia dañará el chip.
Preguntas de sentido común sobre fuentes de alimentación electrónicas: El voltaje de 24V no se puede suministrar directamente a la placa amplificadora de potencia, porque si se suministran 24V directamente a la placa amplificadora de potencia, el voltaje es demasiado alto, el condensador se cortocircuita y la corriente será grande. Además, el amplificador de potencia tiene una ganancia de 36DB, y la mutación de corriente del condensador es fuerte, lo que será amplificado por el amplificador de potencia de 36DB. El chip amplificador de potencia excede su propia potencia de salida y se avería y cortocircuita y se daña. El voltaje de 24V solo se puede iniciar a través de la fuente de alimentación conmutada, y el voltaje de 220V se inicia para amortiguar el voltaje de 24V, lo que restringe el problema de la alta corriente. (Cuando se alimenta con una batería de 24V o una batería de litio, solo se puede conectar una resistencia de 1-2 ohmios 5W en serie al pin VCC para limitar la corriente, reduciendo así el problema de la corriente excesiva.)
Muchos años de experiencia en I+D: No se recomienda usar la ganancia predeterminada de 36 dB. La capacidad de amplificación es demasiado fuerte, y las señales de ruido débiles se amplifican fácilmente. Una vez que la señal de entrada es demasiado fuerte, el amplificador es propenso a la distorsión. La amplificación severa por distorsión - que excede la potencia de salida propia del chip - dañará el chip.
