1. Descripción del producto

El módulo receptor RX480 utiliza el chip SYN480 y admite modulación ASK y OOK. El módulo receptor tiene alta sensibilidad (-107dBm), bajo consumo de energía y un alto rango dinámico (superior a 60dB). El módulo utiliza un chip altamente integrado con amplificadores frontales de bajo ruido, mezcladores, filtros, sintetizadores de frecuencia y otros circuitos incorporados para optimizar la señal al máximo.

Según los diferentes requisitos de aplicación.

2. Características del producto

Soporta modulación ASK/OOK, la sensibilidad de recepción alcanza -107dBm;

Frecuencia de trabajo: 315 MHz, 433.92 MHz, ancho de banda de aproximadamente ±150KHz;

Rango de entrada de voltaje de alimentación: 3V-5.0V;

Buena selectividad y capacidades de supresión de radiación espuria, fácil de pasar la certificación internacional CE/Fcc;

Buena capacidad de supresión de radiación del oscilador local, múltiples módulos receptores pueden trabajar juntos (es decir, un solo envío y recepción múltiple) sin interferir entre sí, y usarlos juntos no afecta la distancia de recepción;

Rango de temperatura: -40-85℃, puede funcionar normalmente incluso en temperaturas ambiente severas;

Tamaño ultrarreducido (se puede personalizar según las necesidades del cliente).

3. Ámbito de aplicación

Interruptor de alimentación inalámbrico, enchufe

Cortinas con control remoto, control de acceso, vehículos eléctricos

Sistemas de seguridad y monitoreo

Control de Habitación de Hotel

Productos para el Hogar Inteligente

4. Empaquetado y disposición de pines

Serie de módulos tipo pin)

serie de módulos enchufables



Para aplicaciones generales, la antena puede adoptar directamente las especificaciones comunes del mercado, como las siguientes:

Antena 315M

Diámetro del núcleo de la antena (incluyendo la piel exterior) 1.0mm, (excluyendo la piel exterior) 0.5mm;

La longitud del cable en el extremo de soldadura es de 17.5 mm, y la longitud del cable en el extremo de la antena es de 9.5 mm;

Diámetro del devanado de la antena (incluyendo la cubierta exterior) 5mm;

El número de vueltas de bobinado es 15.

Antena 433M

Longitud del cable en el extremo de soldadura: 10 mm

La longitud total del cable de antena enderezado es de 170 mm;

El número de vueltas de bobinado es 15.

Especial Mejorado

Si se requiere una distancia de comunicación mayor, la antena de aplicación ordinaria no puede satisfacer el requisito. Se puede usar una antena mejorada para aumentar la distancia de recepción, como sigue:

Antena 315M

Diámetro del núcleo de la antena (incluyendo la piel exterior) 1.2mm, (excluyendo la piel exterior) 0.5mm;

La longitud del alambre del extremo de soldadura es de 20 mm;

Diámetro del devanado de la antena (excluyendo la piel exterior) 6.8mm;

El número de vueltas de bobinado es 13 y la longitud de bobinado es 23.5 mm.

Antena 433M

Diámetro del núcleo de la antena (incluyendo la piel exterior) 1.0mm, (excluyendo la piel exterior) 0.35mm;

La longitud del alambre del extremo de soldadura es de 12 mm;

Diámetro del devanado de la antena (excluyendo la cubierta exterior) 3.0mm;

El número de vueltas de bobinado es 26 y la longitud de bobinado es 36 mm.



********************************************************************



Catálogo de productos de la serie autooperada

1. Fuman Electronics: CI de protección de batería de litio: serie DW01, TC8261, FF2113, FM2116, TC2120, DW03, DW06, CI de gestión de carga: SC9017, TC4054, TC4054B, TC4056/A, FM1053, CI de refuerzo CC-CC: FM2109, FM3608, TC6291B/C, TC6293, TC1301, TC3200, CI regulador de voltaje LDO: serie SC6206, serie SC6207, serie FM6211, serie SC1117, T C1482, serie de línea de datos: P5MD, P5M, serie de linternas: SC6202B, TC9306B, SC2803, FM6603B, FM2819, clase de amplificador de audio: amplificador de audio clase AB IC: SC0030, SC2822, TC8002S/CS/B/D, TC4863, TC6019, TC6871, IC amplificador de audio de clase D: TC8403, TC4158, TC6805, TC8871, microcontrolador de ocho bits: 78P156N, TC8P53, TC78P153, TC2501, T C2711B, tubo MOS: 9926, 9435, 4953/L, 2301, 2302, 2309, 3402, 3418, serie SC8205, serie de coches de control remoto: TCRX3E, TCTX3E, FMRX2M, FMRX2AM, serie de control remoto por infrarrojos: SC6122, serie TC8, Serie TC96122-7S, TC6122, TC7461S, FM6123, FM6126A, FM6126B, TC8886B, IC de controlador de motor: TC117HS, TC118HS, TC214 B, TC5561HS, TC5562HS, FM1208S, serie FM618, serie de ventiladores: SC5104S, FM5104CN, FM95104B, IC Hall: TC277, serie de cigarrillos electrónicos: serie SC8011, serie TC8012, TC8013, FM8014C, FM8015, FM1101, FM7011C, IC de identificación: FM5887, FM5888, IC integrado de alimentación móvil: FM9603, FM9833, FM9836, FM3209, accionamiento de motor ULN2003, etc.

2. Electrónica Tuowei: TP4054, TP4055, TP4057, TP4056, TP4058, TP4059, TP4060, TP4062, TP4065, TP4067, TP4100, TP5100, TP5400, TP5410, TP5600, TP5601, TP5602, TP8305, TP1000, TP1002, TP1550, etc.
3. Japón Terui: serie XC6206, serie XC6219, serie XC6204, serie XC62FP, serie XC61CC/61CN, serie XC6371, serie XC6201, serie XC6382, serie XC6367, serie XP151, serie XP152, etc.
4. Taiwán Fujing: IC de protección de batería de litio: serie DW01+G, FS312F-G, FS326E+G, FS325A-G, FS325B-G, FS325C-G, FS325D-G, IC de protección dos en uno: FS8820P-T, FS8601RA, FS8601HA, serie DW01MC, IC de protección de batería de celda dual: FS3332C, MOS de batería de litio: FS8205S/A, FS8820, FS8820S, FS8601R, IC de carga de batería fija: FS3871, FS3582, tubo LVMOS FS4422, FS4435, etc.
5. Beijing Siwang: serie SE809, serie SE8117, serie SE8119, SE1122, SE9016, serie SE9017, serie SE431, serie SE432, serie SE1051, serie SE9020, etc.
6. Shanghai Belling: serie BL1117, serie BL8503, serie BL8530, serie BL8550, etc.
7. UTC Youshun: serie UTC78L, serie UTC78D, serie LD1117, serie UR133, serie UTC8128-2, serie UTC34063, etc.
8. Marca BCD: serie AZ1117, serie AZ7805-15, serie AZ1084, serie AZ1085, serie AZ1086, serie AZ431, serie AZ432, serie AP3706, etc.
9. Marca ST: LM358, LM324, LM339, LM393, serie L78L, serie L79L, etc.
10. Marca AMS: serie AMS1117, serie AMS1084, serie AMS1085, etc.
11. Marcas estadounidenses y taiwanesas: serie AP1084, serie AP1117, serie AP1534, etc.
12. Marca KIA: serie KIA78L, serie KIA79L, RE301/331/501, etc.
13. Marca Changdian: serie 78L, serie 79L, serie 78M, etc.
14. Marca Hetai: serie HT70, serie HT71, serie HT73, serie HT75, etc.
15. Tubo MOS: serie SI23, serie AO34, 4435, 4953, 9435, 9926, etc.

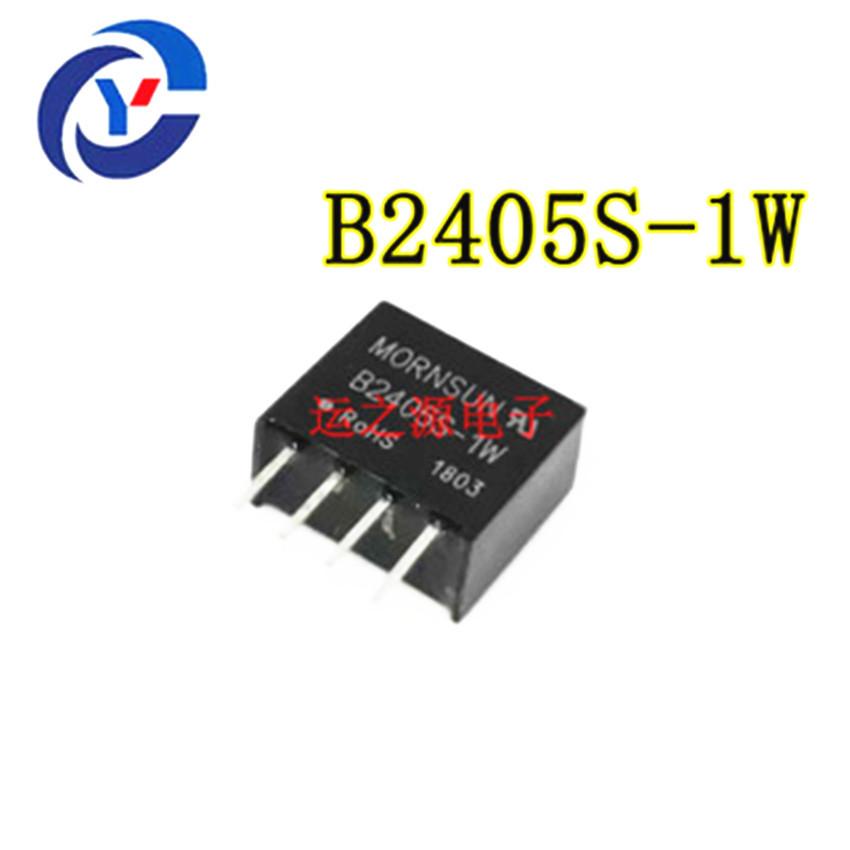

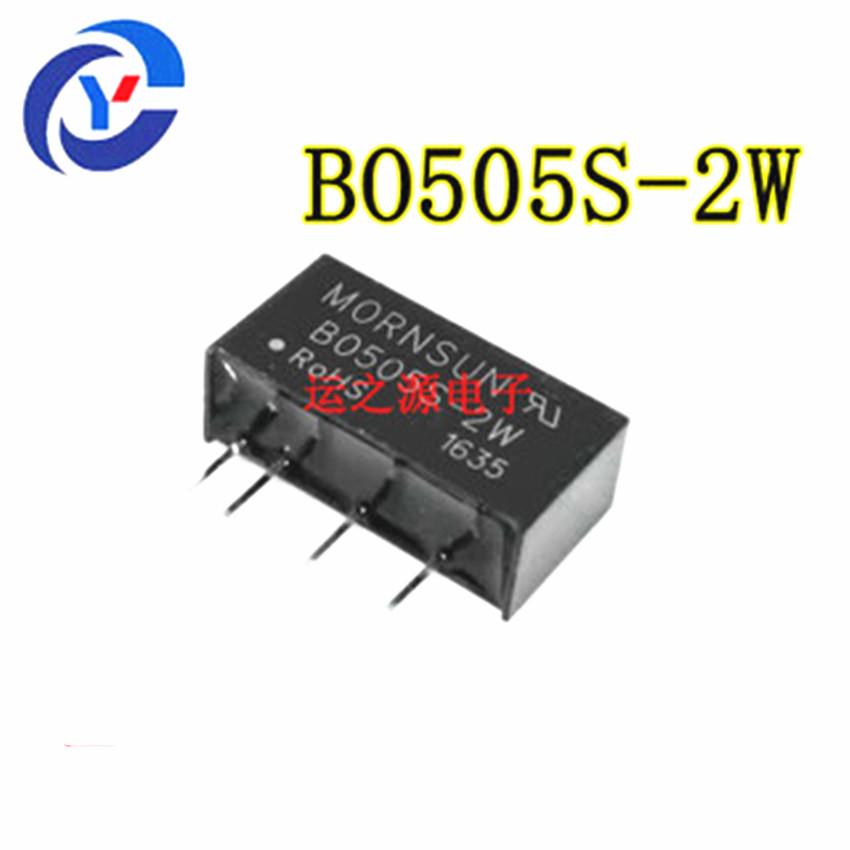

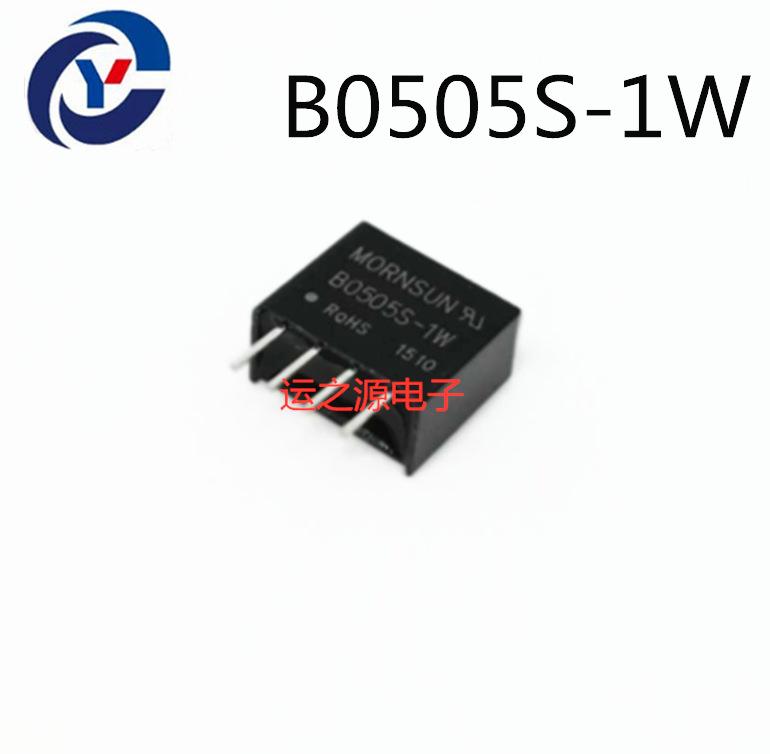

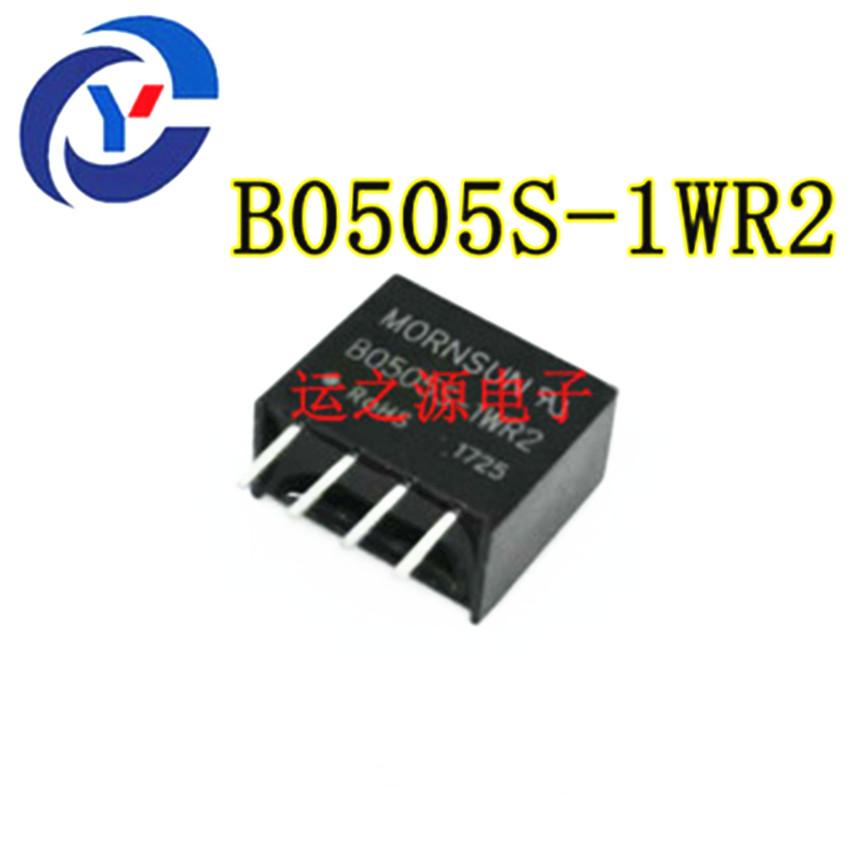

16Goldsun DC-DC:B05/12S-1W、B0505S-2W、B0505S-1WR2 etc.
