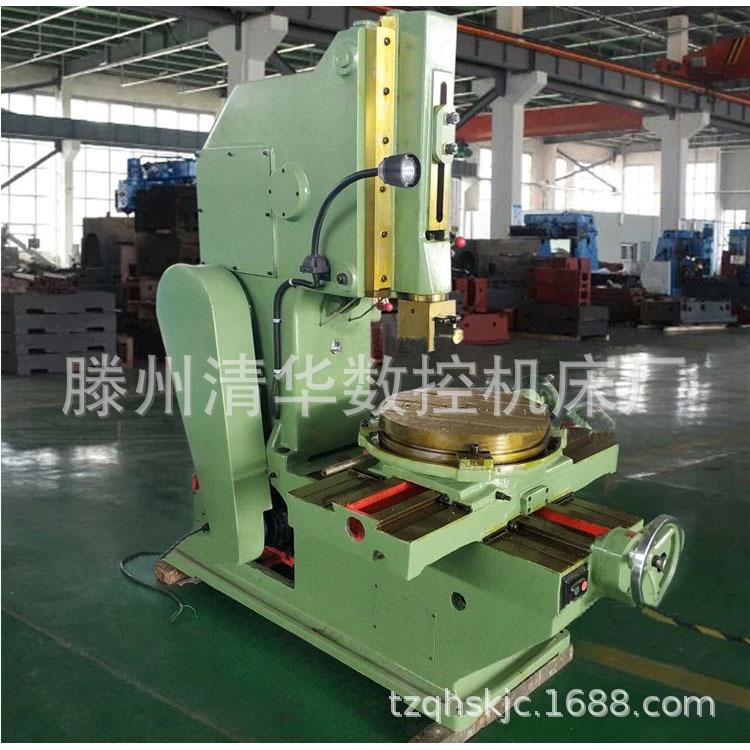

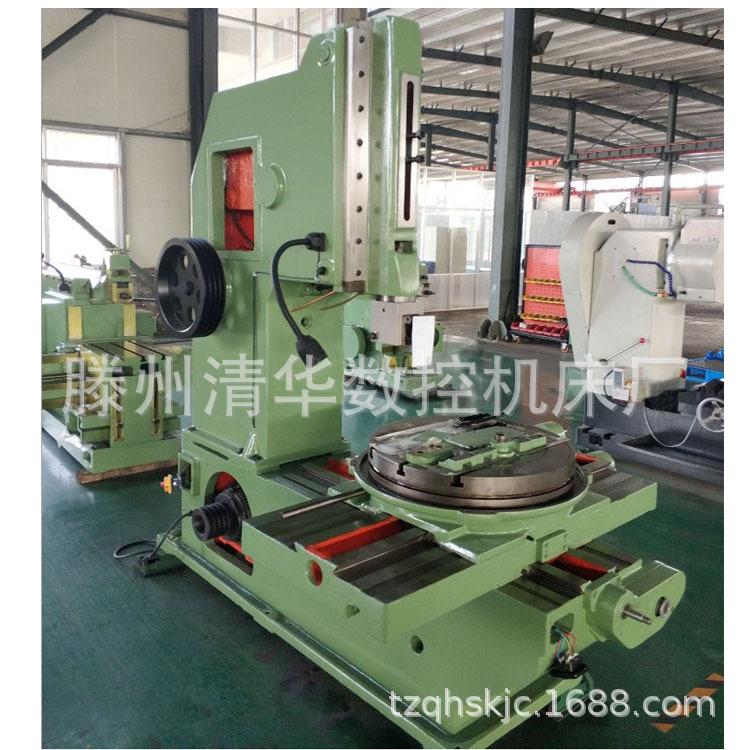

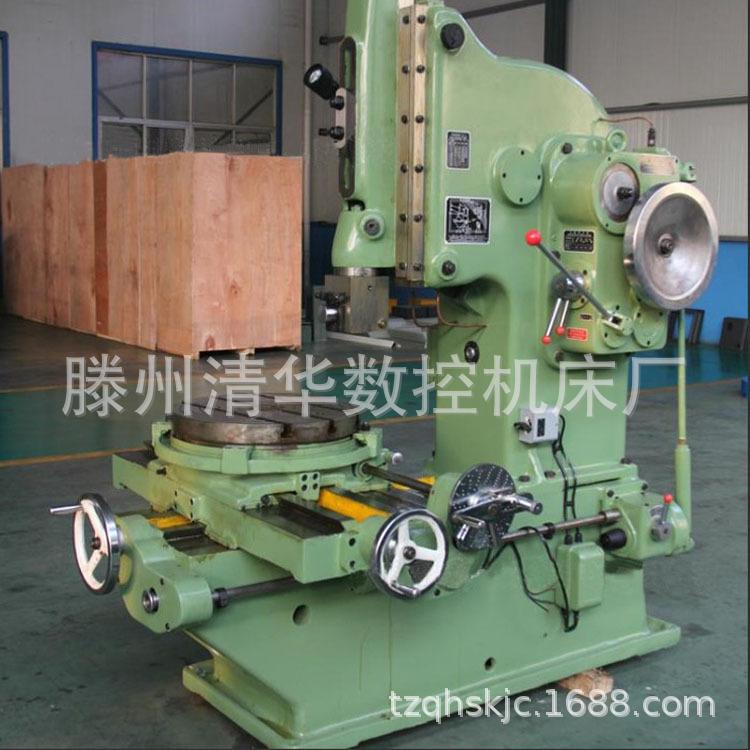

Suministros CNC Tsinghua B5020/5032 Mortajadora Vertical para Metal Ranurado de Estrías Internas y Externas, en Stock

modelo

B5032

Longitud del pasador

320 mm

Tamaño de procesamiento de la pieza de trabajo (largo × ancho)

600×320 mm

Peso de la pieza de trabajo

500 kilos

Fuerza de corte

7500N

Número de reciprocidad del ariete por minuto

20, 32, 50, 80 rpm

Distancia de ajuste vertical del ariete

315 mm

Ángulo de inclinación del ariete

0-8°

Distancia desde la superficie de apoyo del cabezal de la herramienta hasta la pared frontal de la cama

600 mm

Tamaño de la hoja (largo x ancho)

25×40 mm

Diámetro del banco de trabajo

630 mm

Distancia desde la superficie de trabajo hasta el extremo inferior de la corredera

490 mm

Distancia de movimiento longitudinal de la mesa de trabajo

620 mm

Distancia de movimiento horizontal de la mesa de trabajo

560 mm

Rango de alimentación motorizada vertical y horizontal de la mesa de trabajo

0,08-1,21 mm

El tamaño del contorno de la máquina herramienta (largo × ancho × alto)

2261×1495×2245 mm

Peso de la máquina (aprox.)

3000 kilos

Rango de procesamiento

Rango de trabajo

B5020D

B5032D

Longitud de corte

Longitud máxima de ranurado

200 mm

320 mm

Tamaño de procesamiento de la pieza (largo * ancho)

Dimensiones máximas de la pieza de madera (L*H)

485*200 mm

600*320 mm

Peso de la pieza de trabajo

Peso máximo de la pieza de trabajo

400 kilos

500 kilos

Fuerza de corte

Fuerza máxima de corte

5500N

7500N

Tiempos de reciprocidad del ariete

Número de golpes por minuto

32,50,80,125,r,p,m

20,32,50,80 rpm

Distancia de ajuste vertical del ariete

Ajuste vertical del ariete

230 mm

315 mm

Ángulo de inclinación del ariete

Inclinación del ariete

0-8 grados

0-8 grados

Distancia desde la superficie de apoyo del cabezal de la herramienta hasta la pared frontal de la cama

Distancia entre la superficie de sujeción de la herramienta y el frente de la columna

485 mm

600 mm

Tamaño de la barra de inserción (ancho * alto)

Tamaño máximo del vástago de la herramienta (An.*Al.)

25*40 mm

25*40 mm

Diámetro del banco de trabajo

Diámetro de la mesa

500 mm

630 mm

Distancia desde la superficie de trabajo hasta el extremo inferior de la corredera

Distancia entre la superficie de la mesa y el extremo inferior del ariete

320 mm

490 mm

Distancia de movimiento longitudinal de la mesa de trabajo (motorizada/manual)

Recorrido longitudinal máximo de la mesa

400/450 mm

480/620 mm

Distancia de movimiento horizontal de la mesa de trabajo (motorizada/manual)

Recorrido transversal máximo de la mesa

450/500 mm

480/560 mm

Ángulo de rotación del banco de trabajo

Rango de avance de rotación de la mesa de trabajo

Gama de alimentadores eléctricos de mesa

0,052-0,783

0,052-0,783

Potencia del motor principal

Potencia del motor de accionamiento rápido

3 kW

4 kW

Velocidad del motor principal

Velocidad de rotación del motor de accionamiento principal

1430 r.p.m.

960 rpm

Dimensiones del contorno de la máquina herramienta (largo x ancho x alto)

Dimensiones generales (L*An*Al)

18355*1305*1980mm

2180*1505*2285mm

Peso de la máquina (aprox.)

Peso (aprox.)

2400 kilos

3500 kilos
