nombre del proyecto |
unidad |

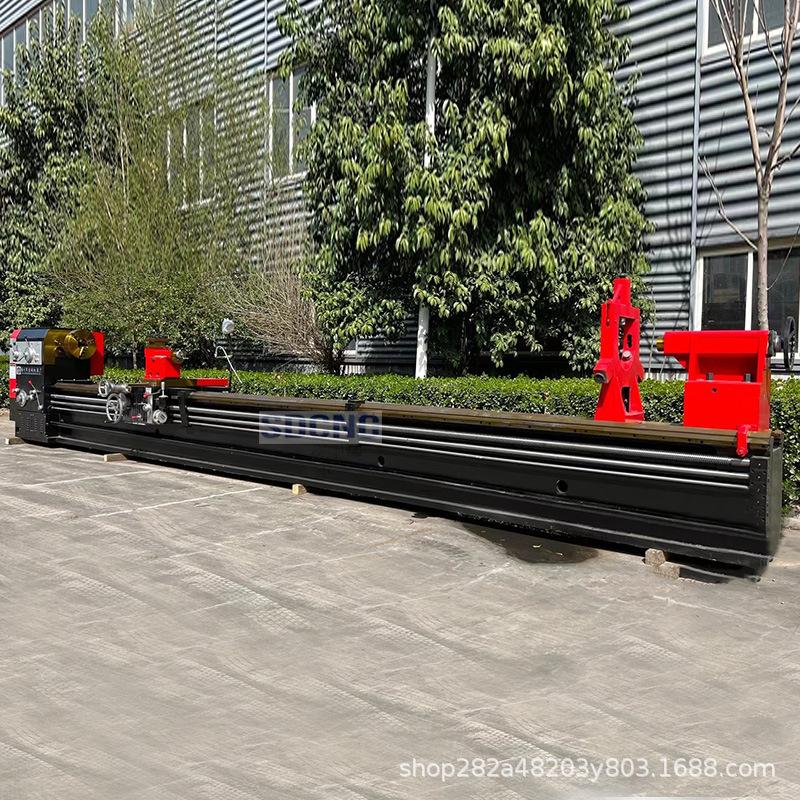

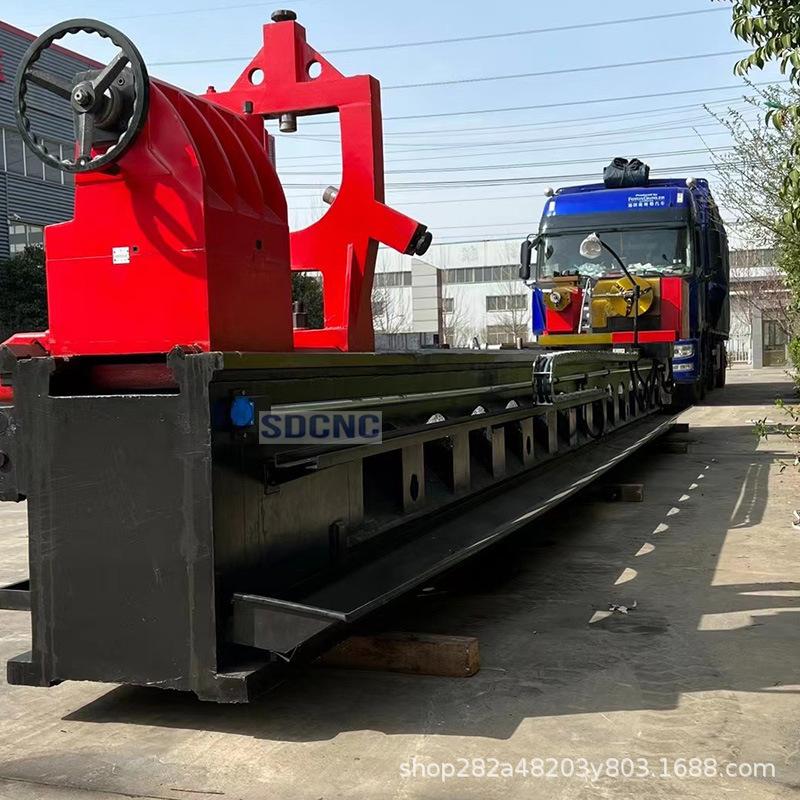

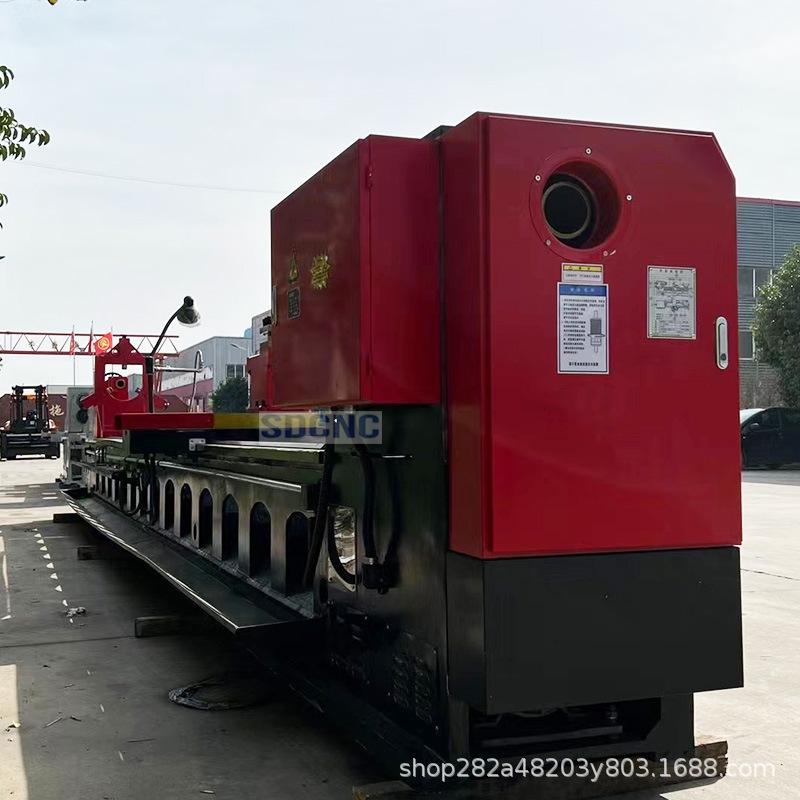

CW61100 |
|
Diámetro máximo de rotación del lecho |
mm |
1000 |
|
Longitud de la pieza de trabajo de la máquina |
mm |
1500-12000 |
|
Giro de sillín directo/ancho |
mm |
1250/300 |
|
Diámetro máximo de rotación en el portaherramientas |
mm |
660 |
|
Diámetro del orificio pasante del husillo y tipo de cabezal del eje |
mm |
Φ105 |
|
Cono frontal y cono superior de orificio pasante de husillo |
mm |
φ120 φ140 Mo No. 6 |
|
Serie y rango de velocidades del husillo |
r/min |
18 tipos 7,5-800 |
|
Magnitud y rango de avance longitudinal |
mm/r |
64 especies 0,05-24,3 |
|
Rango 1:1 |
mm/r |
0,1-1,52 |
|
Rango 16:1 |
mm/r |
1.6-24.3 |
|
Gama de microalimentación mediante intercambio de engranajes |
mm/r |
0,05-0,76 |
|
Relación entre la alimentación transversal y la alimentación longitudinal |
|
1 a 2 |
|
Velocidad de movimiento rápido de la silla de montar |
mm/min |
4000 |
|
Paso de tornillo de máquina herramienta |
mm |
12 (métrico) 1/2" (imperial) |
|
Número y rango de tipos de roscas métricas |
mm |
50 tipos 1-240 (14 tipos de roscas no estándar) |
|
Número y rango de roscas en pulgadas |
|
26 tipos 14-1 tpi |
|
Número y rango de subprocesos del módulo |
mm |
53 tipos 0,5-120 |
|
Número y rango de roscas de paso de diámetro |
|
24 tipos 28-1 DP |
|
Recorrido lateral máximo del poste de herramientas inferior |
mm |
315 |
|
Carrera máxima del soporte de herramienta superior |
mm |
200 |
|
Recorrido del manguito del contrapunto |
mm |
250 |
|
Cono de manguito de contrapunto |
|
Mohs n.° 6 |
|
potencia del motor principal |
kilovatios |
11 |
|
Potencia del motor rápida |
kilovatios |
1.1 |
|
Potencia del motor de la bomba de enfriamiento |
o |
90 |
|
ancho de la cama |
mm |
600 |
|
Dureza del riel guía |
|
RC52
|
