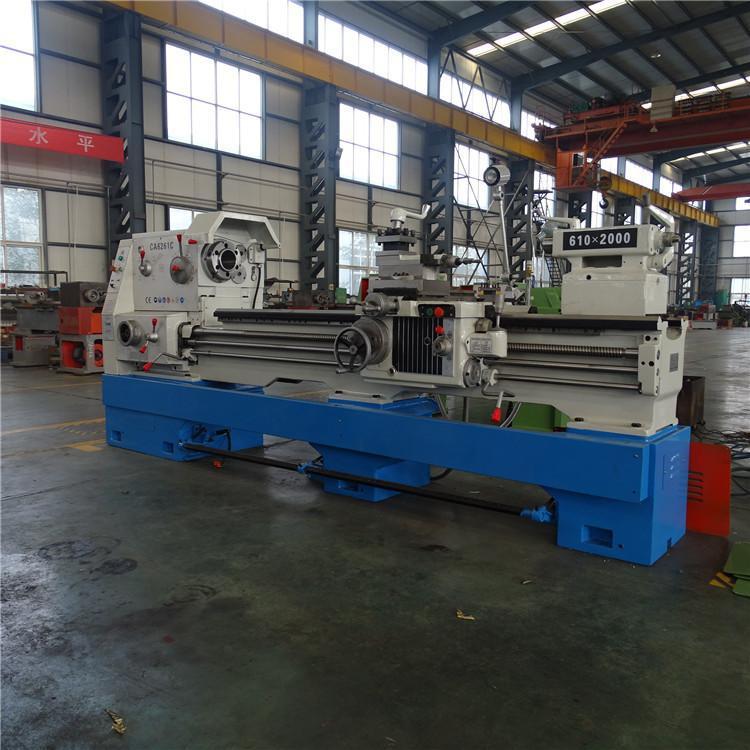

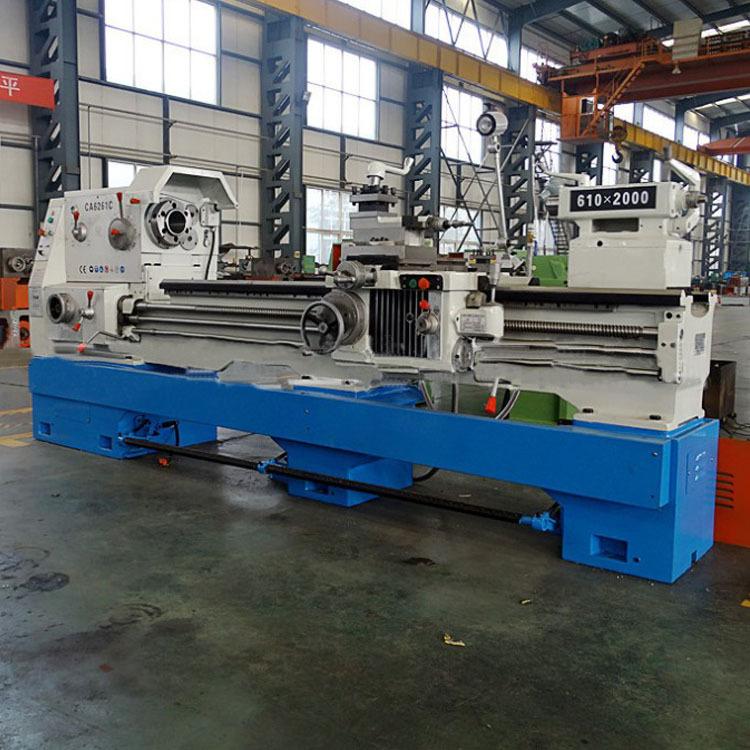

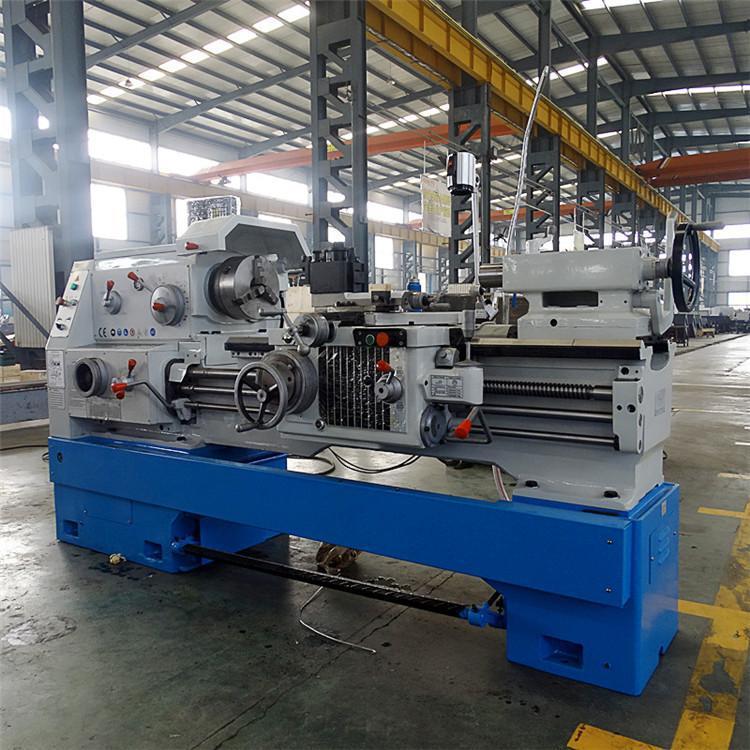

Suministro de fábrica CA6161B/A torno horizontal torno ordinario CA6166 torno horizontal de precisión de agujero grande
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Los tornos horizontales ordinarios son adecuados para tornear superficies cilíndricas internas y externas, superficies cónicas y otras superficies giratorias, tornear varias roscas métricas, imperiales, de módulo y de paso diametral, y pueden realizar operaciones como taladrado y ranurado de aceite. Son adecuados para el procesamiento por lotes de varias piezas de eje y disco.
2. Esta serie de bancadas de torno es más ancha que los tornos generales, y el ancho de la guía tiene la rigidez. La superficie de la guía está templada a media frecuencia, lo cual es duradero y resistente al desgaste. El motor principal tiene una estructura de transmisión con embrague de fricción, y el par no es propenso a causar rotura de engranajes.
3. Operación de máquina herramienta, el carro tiene un mecanismo de avance rápido. Adopta operación de visualización con una sola manija.
4. La rigidez estructural de la máquina herramienta y la rigidez de transmisión son ambas superiores a los tornos generales, tasa de utilización de potencia, adecuada para el corte.
5. La máquina herramienta se inspecciona de acuerdo con el procedimiento de inspección antes de salir de fábrica, y se realiza una prueba de corte.
|
Número de producto |
CA6161A |
|
|
Diámetro de rotación del lecho |
610 mm |
|
|
Diámetro de rotación del portaherramientas |
370 mm |
|
|
Diámetro de rotación interna del sillín × longitud efectiva |
— |
|
|
Longitud de la pieza de trabajo/longitud máxima de torneado |
750/650 mm; |
|
|
Distancia desde el centro del husillo hasta el riel guía del plano de la bancada |
305 mm |
|
|
Diámetro del orificio del husillo/conicidad del extremo frontal del orificio del husillo |
Φ 52 mm /1:20 |
|
|
Serie de velocidades del husillo |
24/12. |
|
|
Rango de velocidad del husillo |
50 Hz: 11-1600 rpm |
|
|
50 Hz: 14-1580 rpm |
||
|
Rango de alimentación longitudinal (64 tipos) |
Avance estándar: 0.08-1.59mm/r |
|
|
Rango de alimentación transversal (64 tipos) |
Avance estándar: 0.04-0.79mm/r |
|
|
Velocidad de movimiento rápida del portaherramientas longitudinal/lateral |
Vertical: 4m/min |
|
|
Rango de hilos de procesamiento |
Rosca métrica 44 tipos: 1-192mm; |
|
|
Recorrido del poste de herramientas superior/inferior |
140 mm/420 mm |
|
|
Ángulo de rotación del plato giratorio del portaherramientas |
± 90 o |
|
|
Distancia desde la línea central del husillo hasta el soporte de la herramienta |
26 mm |
|
|
Tamaño de la sección transversal de la barra de herramientas |
25 mm × 25 mm |
|
|
Diámetro del husillo del contrapunto × carrera y conicidad del orificio del husillo |
75 mm × 150 mm; |
|
|
Paso de tornillo |
12 milímetros |
|
|
potencia del motor principal |
7,5 kW |
|
|
Peso neto de la unidad principal kg (aprox.) |
750 milímetros |
2180 |
|
1000 milímetros |
2260 |
|
|
1500 mm |
2437 |
|
|
2000 mm |
2787 |
|
|
Tamaño del host (largo × ancho × alto) mm |
750 mm |
2418×1130×1367 |
|
1000 mm |
2668×1130×1367 |
|
|
1500 mm |
3168×1130×1367 |
|
|
2000 mm |
3668×1130×1367 |
|
