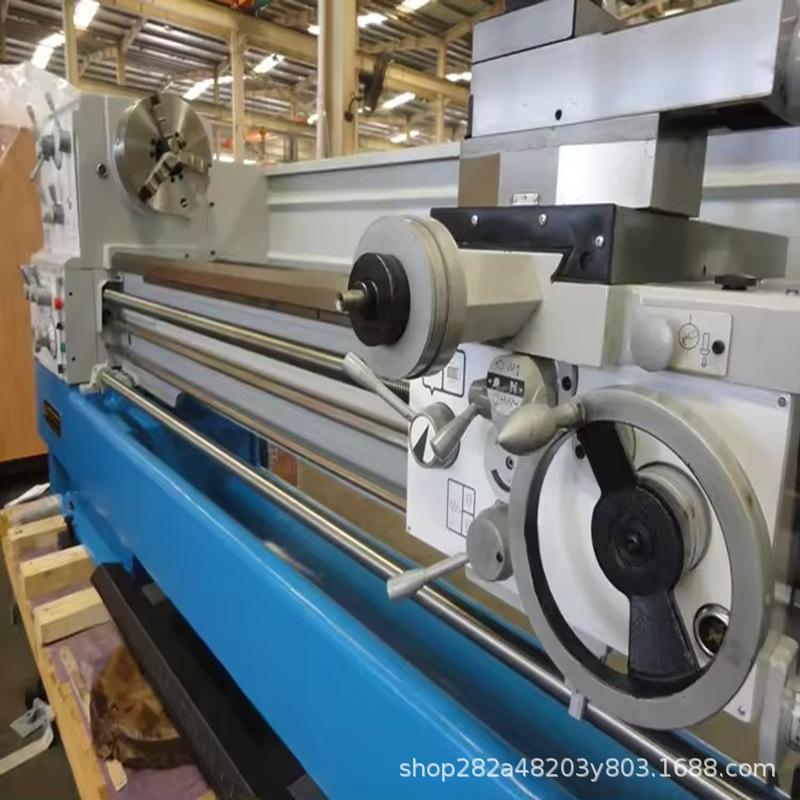

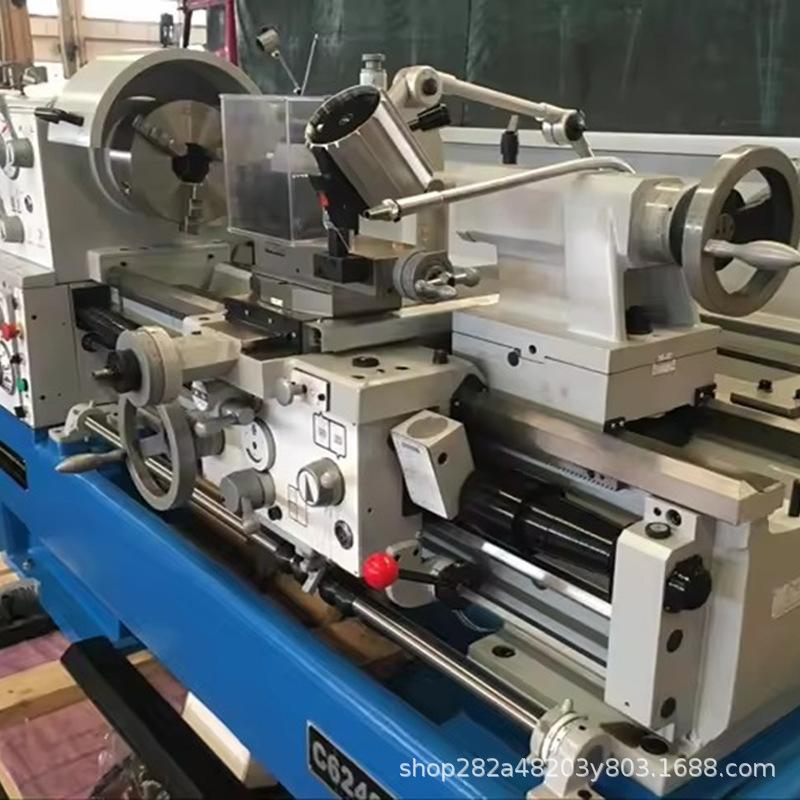

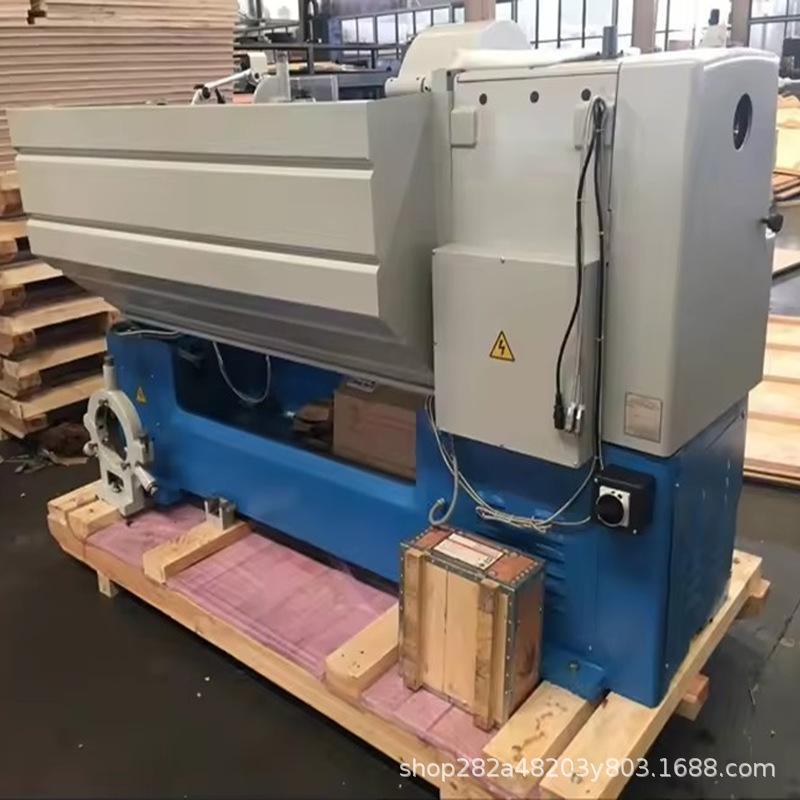

C6241 Torno de Propósito General, Torno de Pantalla Digital de Alta Precisión, Torno Horizontal Universal para Metal, Torno de Mesa de Gran Diámetro
Cantidad
|
Parámetros técnicos |
Especificación |
C6241×1000 |
C6241×1500 |
C6246×2000 |
||
|
Diámetro máximo de rotación de la pieza de trabajo en la bancada |
Columpio sobre la cama |
410 mm (16") |
||||
|
Diámetro máximo de rotación de la pieza de trabajo en el carro |
Balanceo sobre carro transversal |
220 mm (8-13/16") |
||||
|
Diámetro máximo de rotación de la pieza de trabajo en el sillín |
Diámetro del hueco oscilante |
640 mm (25-1/8") |
||||
|
Distancia del eyector |
Distancia entre centros |
1000 mm (40") |
1500 mm (60") |
2000 mm (80") |
||
|
Longitud efectiva del sillín antes de la placa frontal |
Longitud válida del espacio |
165 mm (6-1/2") |
||||
|
ancho de la cama |
Ancho de la cama |
300 mm (11-13/16") |
||||
|
Clavijero |
Clavijero |
|
||||
|
Extremo del husillo |
Nariz de husillo |
D1-6 |
||||
|
Diámetro del orificio pasante del husillo |
Orificio del husillo |
58 mm (2-1/4") |
||||
|
Cono interior del husillo |
Conicidad del orificio del husillo |
Morse n.° 6 |
||||
|
Rango de velocidad del husillo |
Rango de velocidad del husillo |
12 cambios, 25～2000r/min |
||||
|
Alimentar e enhebrar |
Feeds y subprocesos |
|
||||
|
Viajes en carruajes pequeños |
Recorrido de descanso compuesto |
128 mm (5") |
||||
|
Viaje en vagón intermedio |
Recorrido del carro transversal |
285 mm (11-1/4") |
||||
|
Sección transversal máxima de la herramienta |
Sección máxima de la herramienta |
25×25mm(1"×1") |
||||
|
Lanzamiento bárbaro |
Rosca de tornillo de avance |
6 mm o 4T.PI |
||||
|
Alimentación longitudinal |
Rango de alimentación longitudinal |
42 tipos, 0.031～1.7 mm/rev(0.0011"～0.0633"/rev) |
||||
|
Alimentación transversal |
Gama de alimentaciones cruzadas |
42 tipos, 0.014～0.784mm/rev(0.00033"～0.01837"/rev) |
||||
|
Rango de paso métrico |
Pasos métricos de subprocesos |
41 tipos, 0.1～14mm |
||||
|
Rango de tono imperial |
Hilos de paso imperial |
60 tipos, 2～112 T.P.I. |
||||
|
Rango de paso de paso radial |
Pasos diametrales de roscas |
50 tipos, 4～112DP |
||||
|
Gama modular de caracol |
Lanzamientos del módulo de hilos |
34 tipos, 0.1～7MP |
||||
|
contrapunto |
Contrapunto |
|
||||
|
Diámetro del manguito del contrapunto |
Diámetro de la pluma |
60 mm (2-5/16") |
||||
|
Recorrido del manguito del contrapunto |
Viajes con pluma |
130 mm (5") |
||||
|
Cono interior del manguito del contrapunto |
Cono de pluma |
Morse n.° 4 |
||||
|
motor |
Motor |
|
||||
|
Motor principal |
Potencia del motor principal |
5,5 kW (7,5 CV) 3 fases |
||||
|
bomba de enfriamiento |
Potencia de la bomba de refrigerante |
0,1 kW (1/8 HP) 3 fases |
||||
|
Dimensiones y peso |
Dimensión y peso |
|
||||
|
Dimensiones generales (largo × ancho × alto) |
Dimensión total(L×A×H) |
220×108×134cm |
275×108×134cm |
325×108×134cm |
||
|
El tamaño de la caja de embalaje (largo × ancho × alto) |
Tamaño del embalaje(L×A×A) |
225×112×162cm |
280×112×156cm |
330×113×156cm |
||
|
peso neto |
Peso neto |
1580 kilogramos |
1745 kilogramos |
1900 kilos |
||
|
peso bruto |
Peso bruto |
1845 kilogramos |
2050 kilogramos |
2230 kilogramos |
||
