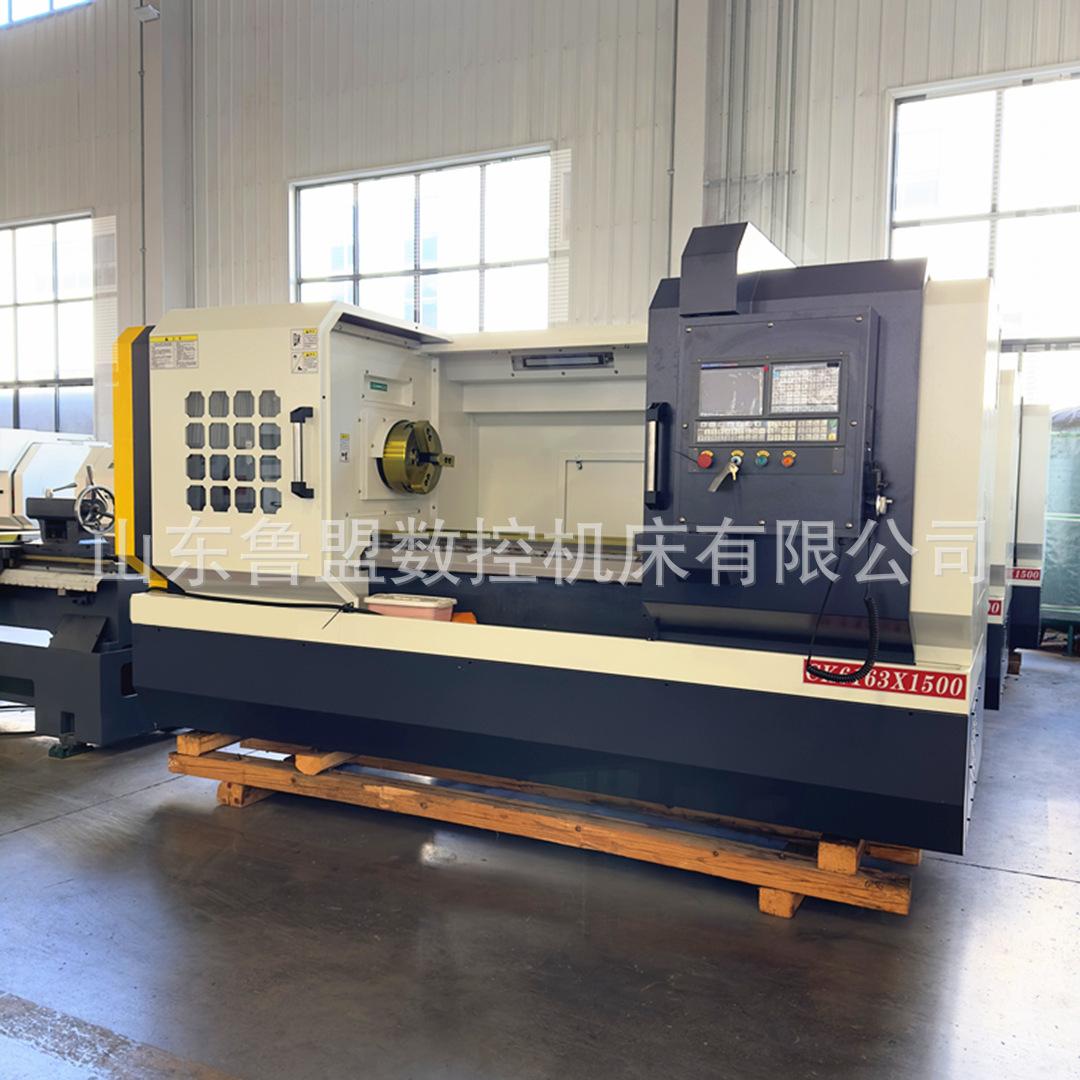

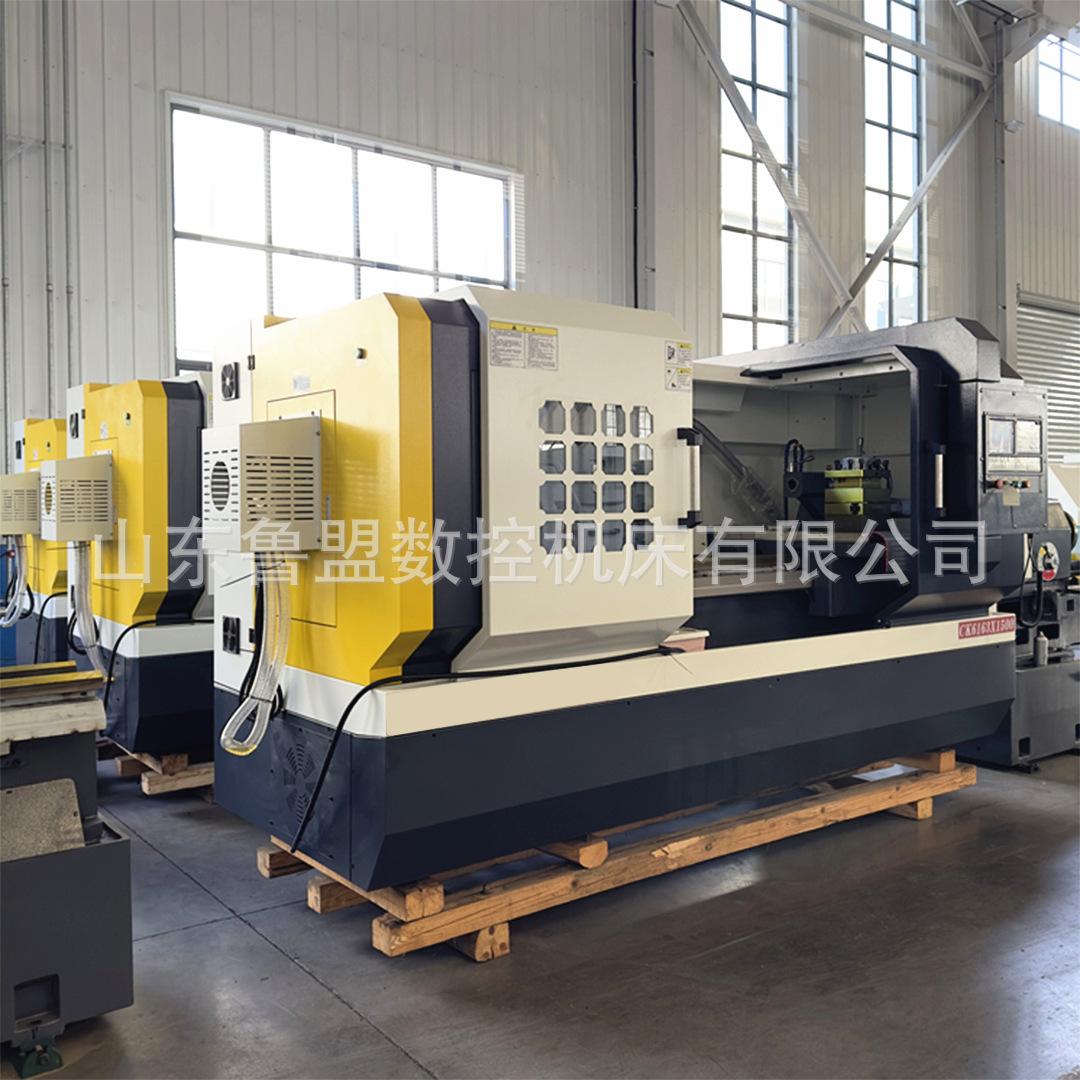

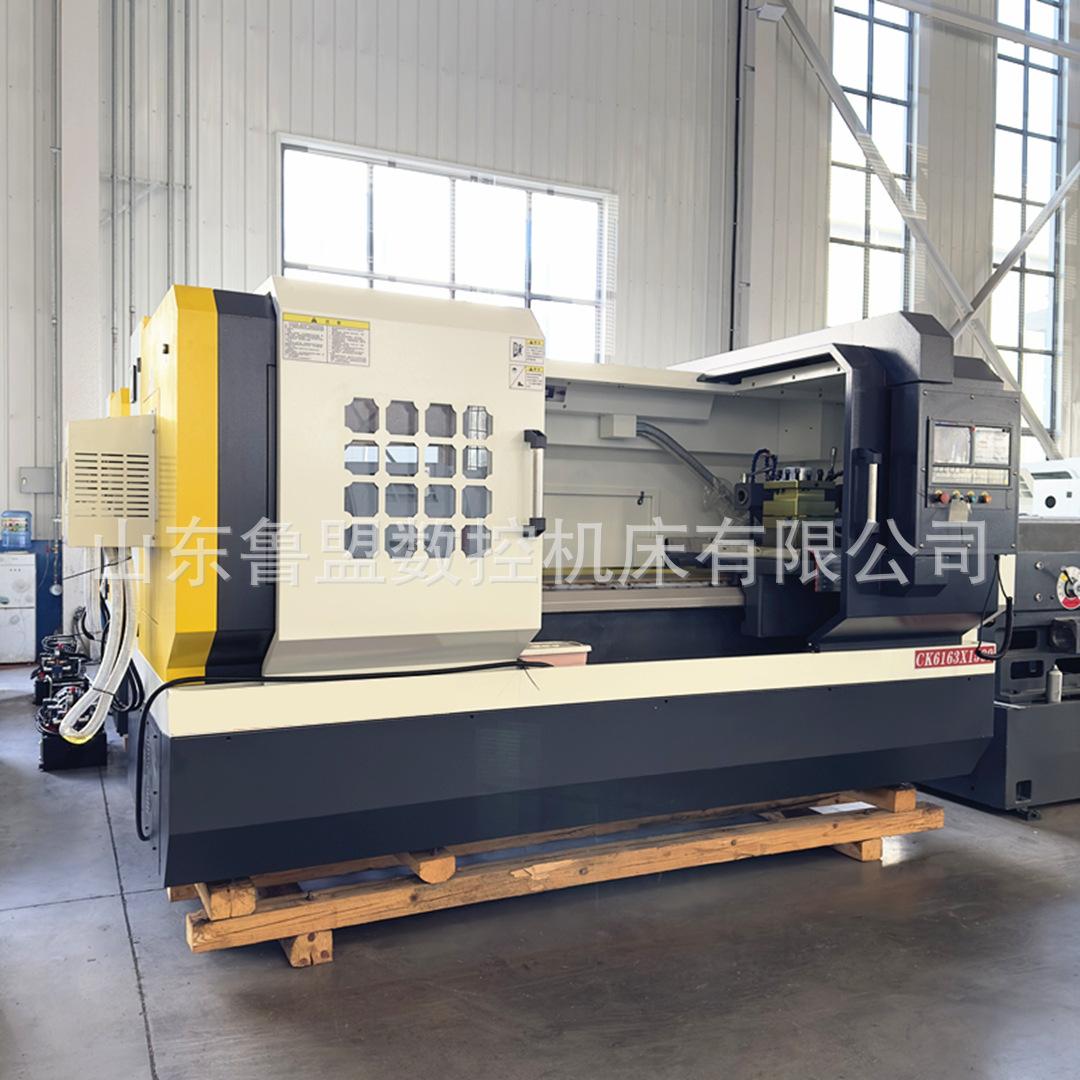

Torno CNC Lumeng Ck6163X1500 Torno para Roscado de Tuberías de Gran Diámetro de Agujero Qk1319 Mandril Hidráulico Opcional

1. Introducción y aplicación de las máquinas herramienta

Esta máquina herramienta es una máquina herramienta de procesamiento mecatrónico, ideal para el procesamiento de piezas mecánicas de eje corto y disco. Con una sola programación, se puede procesar automáticamente el círculo exterior, el agujero interior, la rosca y la superficie de arco complejo de las piezas mecánicas. Se utiliza ampliamente en el procesamiento mecánico de piezas en maquinaria, automóviles, motocicletas, boquillas de bombas de aceite, industria química, instrumentación, medicina y otras industrias.

2. Principales características estructurales de las máquinas herramienta

1. Estructura de cama plana horizontal; los componentes principales están hechos de fundición en arena de resina de alta resistencia, completamente envejecidos, y los rieles guía están templados por alta frecuencia para garantizar la estabilidad de la máquina herramienta en el uso a largo plazo.

2. Regulación de velocidad de conversión de frecuencia del husillo, el sistema de husillo adopta la estructura de la unidad de husillo, que tiene las características notables de alta velocidad, alta precisión, fuerte rigidez, pequeña deformación térmica, funcionamiento suave y bajo nivel de ruido.

3. Los ejes de movimiento longitudinal y transversal de la máquina herramienta utilizan un sistema de control de lazo semicerrado con servomotor de conexión directa, transmisión de precisión por par de husillos de bolas y retroalimentación de detección de posición mediante encoder de pulsos. Cada eje ofrece una respuesta rápida, alta precisión y larga vida útil. El rodamiento de husillo utiliza un rodamiento de contacto angular axial especial con un ángulo de contacto de 60°, que soporta altas cargas axiales y garantiza la rigidez y precisión del dispositivo de transmisión de avance.

4. El circuito de lubricación de aceite utiliza una bomba de aceite manual a presión para lograr una lubricación centralizada, lo cual resulta económico y práctico. También se puede configurar una bomba de lubricación eléctrica intermitente automática según las necesidades del usuario.

5. La máquina herramienta adopta una estructura de diseño de protección total, que es hermosa, confiable e impermeable, y conveniente para la eliminación de virutas.
