Torno CNC de Cabezal Grande Tsinghua Cw6016 Torno Horizontal de Brida para Trabajo Pesado C6020 Torno de Cara Final Puede Equiparse con Pantalla Digital

CW1600 carro de pie 1. El riel base adopta una estructura rectangular con una luz de , que es adecuada para corte a baja velocidad y carga pesada

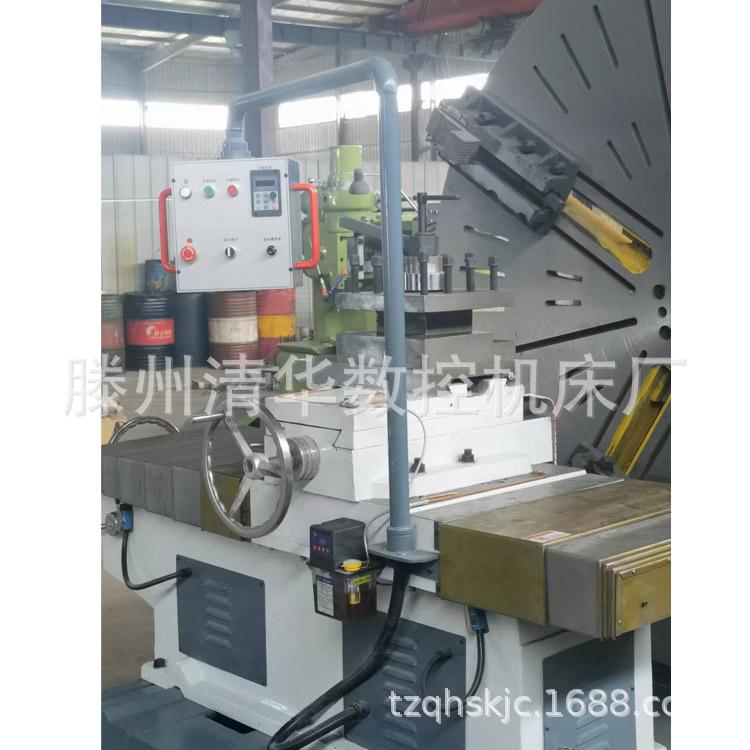

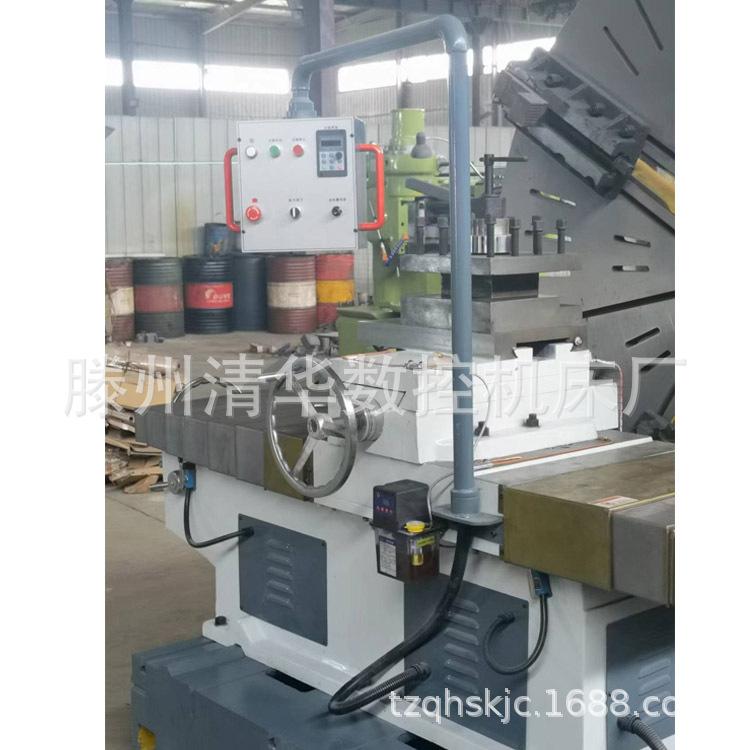

2. La estación de operación está instalada en la posición de la pata delantera de la cama para facilitar la operación.

3. La estructura de la máquina herramienta utiliza un riel guía de bancada con el husillo del cabezal perpendicular al movimiento del carro. El cabezal y la bancada transversal están conectados en la misma base, que cuenta con una estructura de guía en forma de montaña y permite ajustar manualmente el movimiento transversal del carro.

4. Las piezas fundidas de la máquina herramienta se someten a envejecimiento por vibración para eliminar la tensión interna. La bancada también se somete a temple ultrasónico y rectificado de rieles guía.

5. Esta máquina tiene una alta capacidad de carga y es fácil de operar. Puede tornear las superficies cilíndricas interiores y exteriores, las caras de extremo, los arcos y otras superficies de conformado de diversas piezas. Es un equipo ideal para procesar diversos moldes para neumáticos y piezas grandes de disco plano y anillo.

La máquina herramienta tiene un rendimiento fiable, estructura sólida, fácil mantenimiento, operación flexible, amplio rango de procesamiento, bajo consumo de energía, alto par, avance vertical y horizontal, automatización y un amplio rango de ajuste de avance rápido y lento. La bancada se puede ajustar arbitrariamente hacia adelante, atrás, izquierda y derecha.

El eje principal del cabezal se divide en: compuesto por rodamientos. Suministramos tornos de piso cw2000, cw2500, cw1600 de alta calidad y alto rendimiento. Adecuado para equipos de minería, procesamiento de bridas. El eje principal del cabezal se divide en: compuesto por rodamientos. Parámetros del proyecto

Cama (largo × ancho): 1600 × 505mm 1600 × 505mm

Carrera horizontal de la placa de flujo grande: 850 mm

Recorrido longitudinal de la placa de flujo pequeño: 495 mm

Diámetro del disco: 1600/1800mm

Diámetro de rotación de la pieza de trabajo: 1600 mm

Dimensiones totales (largo × ancho × alto): 2400 × 1550 × 1980 mm

Peso de la máquina: 5800kg

Esta máquina herramienta es adecuada para el procesamiento de moldes de neumáticos, maquinaria minera, diversas bridas, accesorios de tubería, válvulas, recipientes a presión, maquinaria textil y el corte de piezas de trabajo grandes, tanto discoidales como de gran diámetro. Algunas estructuras locales de las máquinas herramienta se mejoran continuamente, pero las instrucciones generalmente no se modifican. Tenga en cuenta que se solicitan las instrucciones por la presente.

Parámetros del proyecto Velocidad del husillo 6 velocidades (motor de 8 niveles) 9 rpm, 15 rpm, 22 rpm, 35 rpm, 47 rpm, 75 rpm Velocidad del husillo 6 velocidades (motor de 6 niveles) 13 rpm, 21 rpm, 30 rpm, 48 rpm, 65 rpm, 105 rpm Potencia del motor principal: 11KW 380V 6, 8 niveles, los usuarios pueden elegir velocidad de avance rápida o lenta Potencia del motor: 1.1KW Relación de velocidad: 125 rpm-1250 rpm
