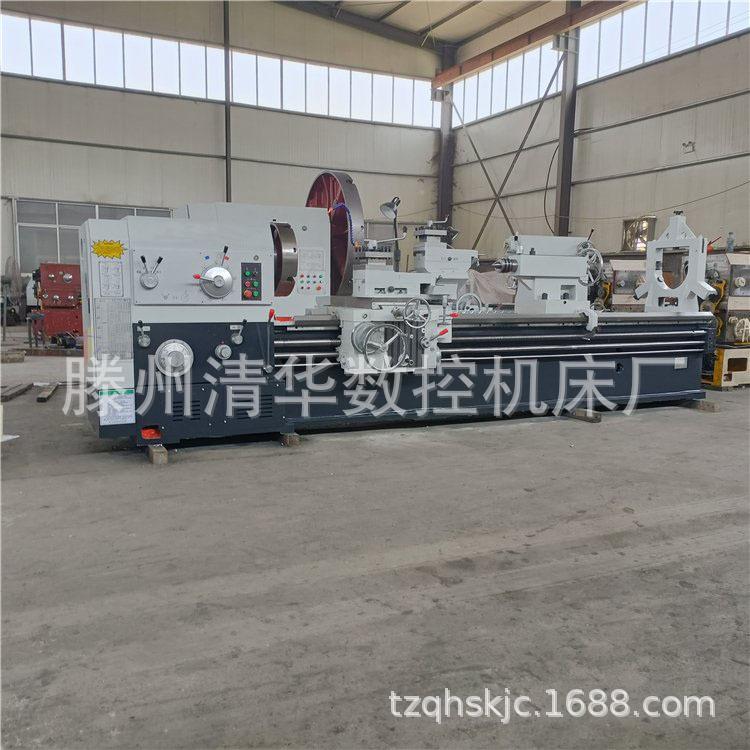

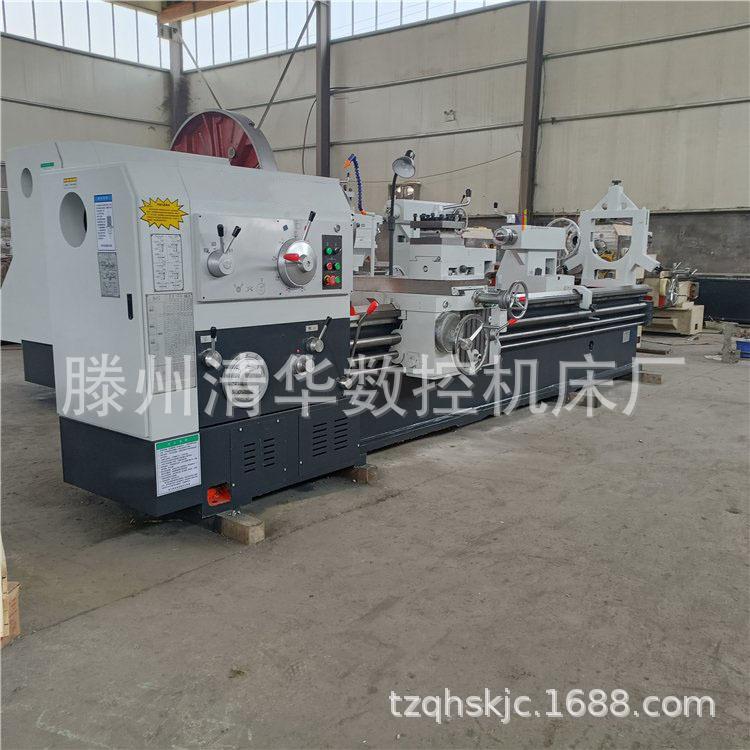

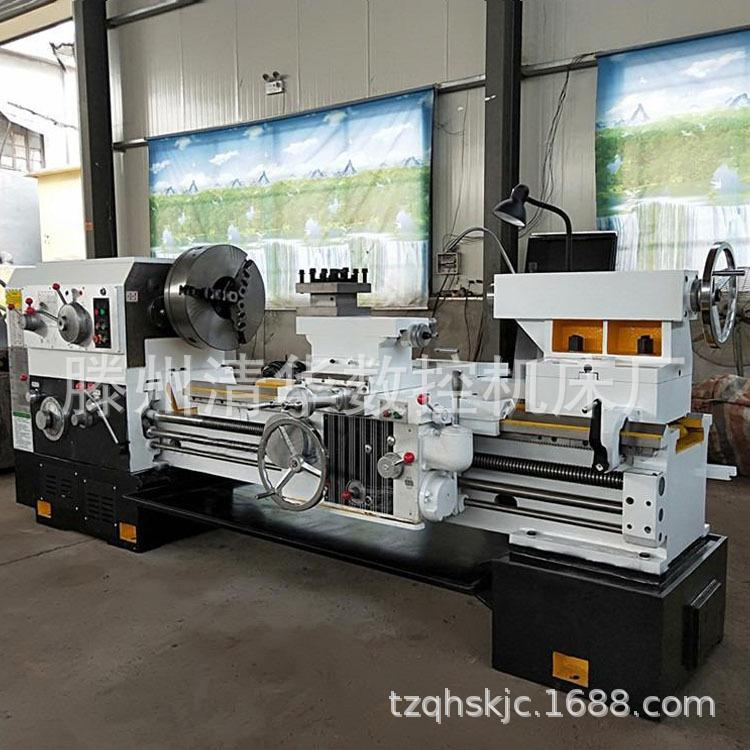

Suministro de Torno Estándar Horizontal Cw6180, Bancada Integrada, Amplias Guías, Especificaciones Completas, Torno de Carro Cw6280
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
|
proyecto |
C6163/C6263 |
C6180/C6280 |
|
Diámetro de rotación en la cama |
Ø630 mm |
Ø800 mm |
|
Diámetro de rotación del portaherramientas |
Ø370 mm |
Ø510 mm |
|
*Diámetro de rotación interna del sillín |
Ø830 mm |
Ø1000 mm |
|
ancho de la cama |
560 milímetros |
|
|
*Longitud efectiva dentro del sillín |
310 milímetros |
|
|
Longitud de la pieza de trabajo (dos centros) |
1000/1500/2000/3000/4000 milímetros |
|
|
Longitud de escala |
650/1150/1650/2650/3650 milímetros |
|
|
Peso de soporte de la pieza de trabajo entre dos centros |
2000 kilos |
|
|
Tipo de cabezal de husillo |
D11 |
|
|
Diámetro del orificio pasante del husillo |
Ø105 mm |
|
|
Diámetro del orificio cónico del husillo y conicidad |
Métrico Ø120 1:20 |
|
|
Serie de velocidades del husillo |
18 |
|
|
Rango de velocidad del husillo |
7,5~1000 rpm |
|
|
Paso/diámetro del tornillo longitudinal |
12 mm/Ø55 |
|
|
Número de alimentación longitudinal |
64 |
|
|
Rango de alimentación longitudinal (1:1) |
0,1~1,52 rpm |
|
|
Rango de alimentación longitudinal (16:1) |
1,6~24,3 rpm |
|
|
Número de avances transversales |
64 |
|
|
Rango de alimentación transversal |
0,5 veces el avance longitudinal |
|
|
Velocidad de movimiento rápido longitudinal |
4000 mm/min |
|
|
Velocidad de movimiento rápido horizontal |
2000 mm/min |
|
|
Rango y tipos de torneado de roscas métricas |
1~240 mm/50 |
|
|
Rango y tipos de torneado de roscas en pulgadas |
14~1 dientes por pulgada/26 |
|
|
Rango y tipos de torneado de roscas de módulo |
0,5~120 mm/53 |
|
|
Rango y tipos de torneado de roscas de paso diametral |
28~1 DP/24 |
|
|
Distancia desde el centro del husillo hasta la superficie de soporte de la herramienta |
33 milímetros |
|
|
Dimensiones de la sección transversal del vástago de la herramienta de torneado |
32×32 mm |
|
|
Desplazamiento de deslizamiento horizontal |
440 milímetros |
480 milímetros |
|
Ángulo máximo de rotación del portaherramientas central |
±90° |
|
|
Carrera de reposo de herramienta pequeña |
200 milímetros |
|
|
Cono del orificio interior del manguito del contrapunto |
MTNO.6 |
|
|
Carrera máxima del manguito del contrapunto |
230 milímetros |
|
|
Diámetro exterior del manguito del contrapunto |
Ø100 mm |
|
|
potencia del motor principal |
11 kW |
|
|
Portaherramientas con motor de movimiento rápido |
1,1 kW |
|
|
Potencia de la bomba de refrigeración |
90 W |
|
|
Dimensiones de la máquina herramienta (largo × ancho × alto) |
3275/3725/4225/5225/6275×1393×1537 mm |
|
|
Peso neto de la máquina herramienta |
3400/3700/4200/4700/5800 kg |
3600/3900/4400/4
|
