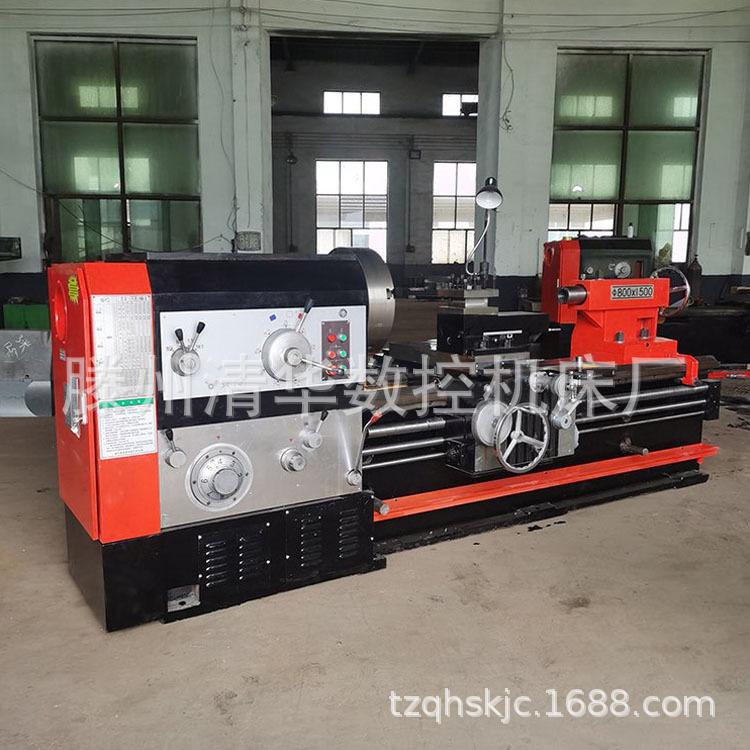

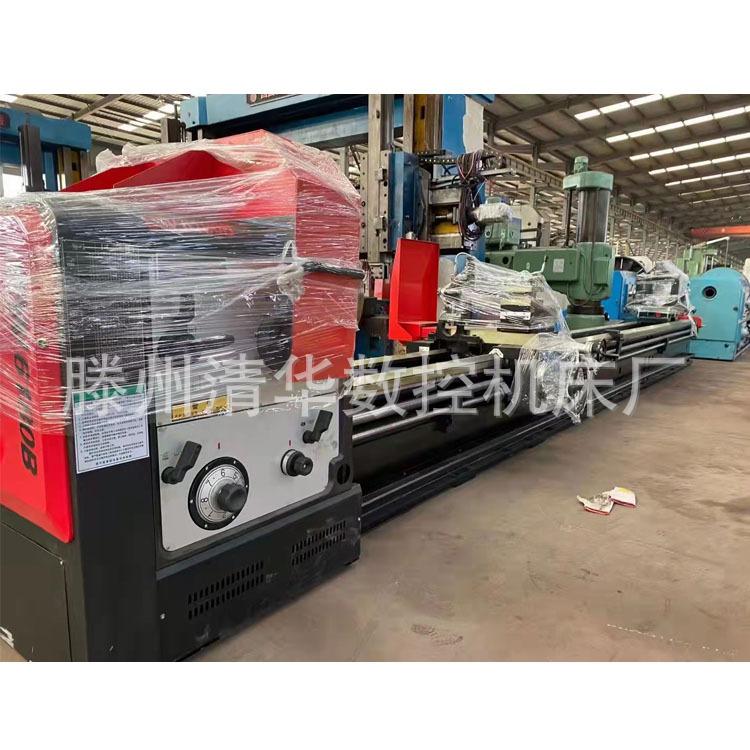

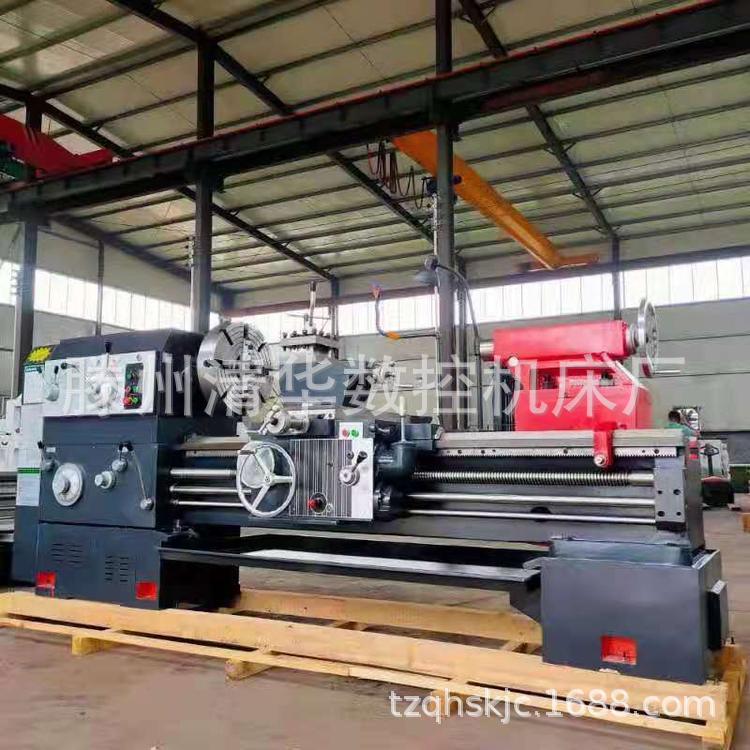

Torno ordinario CW6280 Torno horizontal pesado CW6180X3000 Torno de gran diámetro Shenyang Precision
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
CW6280Parámetros técnicos de la estructura del torno horizontal
Esta serie de máquinas herramienta es adecuada para tornear superficies cilíndricas internas y externas, superficies cónicas y otras piezas giratorias. Puede procesar varias roscas métricas, imperiales, modulares y diametrales de uso común, y puede brochar ranuras de aceite y chaveteros. Esta serie de tornos también tiene lo siguiente:
1. La bancada adopta placas doblemente reforzadas en las paredes laterales de ancho, y las placas de refuerzo internas adoptan una estructura combinada de refuerzo en caja e inclinado. La rigidez general es un tercio mayor que la de la estructura de refuerzo en forma de pórtico de pared simple.
2. La operación está centralizada, el carro está equipado con un mecanismo de movimiento rápido y el mango único se utiliza para una operación intuitiva; la conversión de avance y retroceso del husillo y el freno están controlados hidráulicamente. El torno tiene alta rigidez estructural y rigidez de transmisión, precisión estable y puede realizar corte.
3. Fácil de mover; el sistema de lubricación se circula fuera de la caja, lo que mejora la precisión del mecanizado.
4. El agujero del husillo es de 104 mm y el contrapunto está equipado con un dial y una escala; fácil de limpiar y mantener.
|
modelo |
CW6180B/C CW6280B/C |
CW61110B/C CW62110B/C |
|||
|
Diámetro de rotación de la pieza de trabajo sobre la bancada |
mm |
800 |
1100 |
||
|
La pieza de trabajo de la pieza de trabajo en el marco de la cuchilla |
mm |
500 |
800 |
||
|
Longitud de la pieza de trabajo |
mm |
1500 3000 4000 5000--12000 |
|||
|
Diámetro interior de la ranura del sillín × ancho efectivo |
mm |
1000/310 |
1300/310 |
||
|
Diámetro del orificio pasante del husillo y tipo de cabezal del eje |
|
104 (serie B) 130 (serie C) D11 |
|||
|
Cono frontal del orificio del husillo y cono superior |
|
120 (serie B) 140 (serie C) Mohs 5# |
|||
|
Serie y rango de velocidades del husillo |
r/min |
18 tipos 5.4-720 |
18 tipos 5.4--720 |
||
|
Magnitud y rango de avance longitudinal |
mm/r |
64 especies 0,06-24,3 |
64 especies 0,05-24,3 |
||
|
Rango 1:1 |
mm/r |
0,1-1,52 |
|||
|
Rango 16:1 |
mm/r |
1.6-24.3 |
|||
|
Gama de microalimentación mediante intercambio de engranajes |
mm/r |
0,06-0,912 |
0,05-0,76 |
||
|
Relación entre la alimentación transversal y la alimentación longitudinal |
|
1/2 |
|||
|
Velocidad de movimiento rápido de la silla de montar |
|
4000 |
|||
|
Paso de tornillo de máquina herramienta |
mm/min |
12" (métrico); 1/2" (imperial) |
|||
|
Número y rango de tipos de roscas métricas |
mm |
50 tipos 1-240 (y 14 hilos no estándar) |
|||
|
Número y rango de roscas en pulgadas |
tpi |
26 tipos 14-1 |
|||
|
Número y rango de subprocesos del módulo |
mm |
53 tipos 0,5-120 |
|||
|
Número y rango de roscas de paso de diámetro |
DP |
24 tipos 28-1 |
|||
|
Recorrido horizontal del marco de la cuchilla inferior |
mm |
500 |
500 |
||
|
Carrera de apoyo de la herramienta superior |
mm |
200 |
200 |
||
|
Recorrido del manguito del contrapunto |
mm |
250 |
250 |
||
|
Cono de manguito de contrapunto |
|
Escala de Mohs 5# |
Escala de Mohs 5# |
||
|
Ancho del riel guía de la bancada del torno y dureza de temple |
mm |
550/600 RC52 |
600 RC52 |
||
|
potencia del motor principal |
KW |
11 o 15 |
11 o 15 |
||
|
Potencia del motor rápida |
KW |
1.1 |
1.1 |
||
|
Potencia del motor de la bomba de enfriamiento |
Yo |
120 |
120 |
||
|
Ancho de la máquina × alto / ancho del embalaje × alto |
mm |
1550×1630/1880×1910 |
1560×1900/1800×2140 |
||
|
Longitud de la máquina/ Longitud de la caja de embalaje |
trabajar Longitud de la pieza |
1500 |
mm |
3700/4150 |
3700/3900 |
|
3000 |
mm |
5250/5650 |
5250/5400 |
||
|
4000 |
mm |
6250/6650 |
6250/6450 |
||
|
5000 |
mm |
7250/8050 |
7250/7630 |
||
|
Peso neto/peso bruto de la máquina herramienta |
Longitud de la pieza de trabajo |
1500 |
mm |
4900/6000 |
5500/6350 |
|
3000 |
mm |
5500/6900 |
6100/7250 |
||
|
4000 |
mm |
6100/8000 |
6700/8150 |
||
|
5000 |
mm |
6900/9000 |
7500/9200 |
||
|
soporte de carga |
kilogramo |
2000 |
2000 |
||
Recordatorio: Los atributos y precios del producto son solo de referencia, bienvenido a consultar para obtener más detalles.
