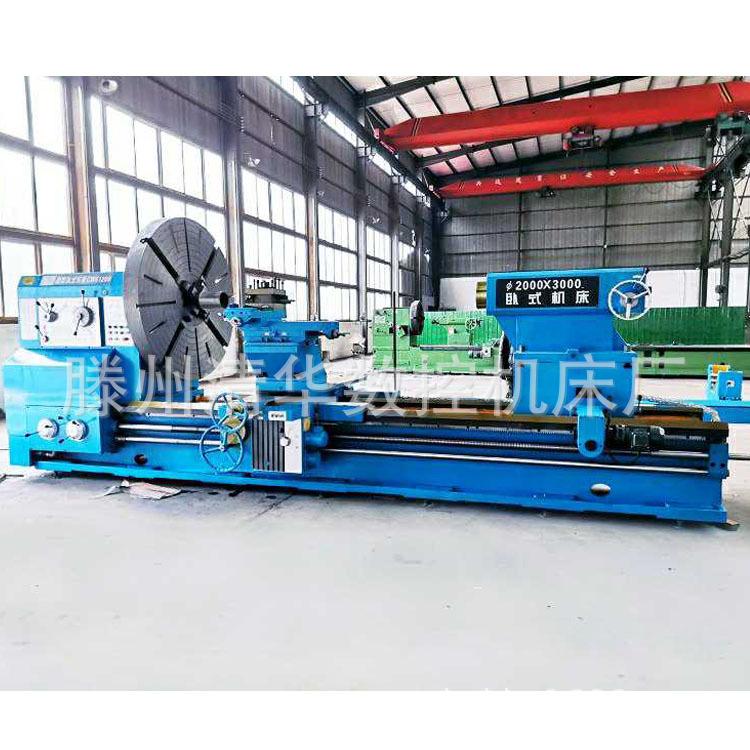

Suministro de Tornos Convencionales Horizontales Cw61200, Alta Rigidez, Máquinas Torno Pesadas Grandes, Potentes y Fáciles de Operar
Cantidad
La potencia, rigidez y rango de velocidad del husillo de este torno son adecuados para el corte. Puede tornear caras de extremo, círculos exteriores, agujeros de carne y varias roscas en métrico, imperial, módulo y paso diametral. También puede realizar taladrado, mandrinado, boring y otros procesos. El frenado y la dirección de avance y retroceso del husillo se controlan hidráulicamente, y la velocidad de primer nivel se puede cambiar sin detener la máquina. La caja de engranajes está lubricada con aceite a presión, y hay varios rangos de velocidad del husillo para que los usuarios elijan. Hay un mecanismo de seguridad en la caja de correderas para evitar que el torno se dañe debido a sobrecarga. El portaherramientas superior se puede usar para tornear conos cortos, y el movimiento combinado de la alimentación longitudinal y la alimentación del portaherramientas superior se puede usar para tornear conos largos. Las guías de la bancada están endurecidas superficialmente para aumentar la vida útil de las guías. Las manijas de operación del torno están centralizadas.
CWParámetros del torno horizontal de servicio pesado de serie:
|
|
|
CW61100B |
CW61160 |
CW61200 |
S1-170B |
|
El diámetro de rotación de la pieza de trabajo sobre la bancada. |
mm |
1000/1250 |
1600 |
2000 |
1400 |
|
Longitud de la pieza de trabajo |
mm |
1500/3000/ |
3000/5000/ |
3000/5000/ |
1500 |
|
La pieza de trabajo de la pieza de trabajo en el marco de la cuchilla |
mm |
610/850 |
1200 |
1580 |
800 |
|
Diámetro circular del sillín |
mm |
|
|
|
1600 |
|
Longitud dentro del sillín |
mm |
|
|
|
440 |
|
Diámetro del orificio del husillo |
mm |
130 |
130 |
130 |
130 |
|
Cono frontal del orificio del husillo |
|
Sistema público 140 |
Sistema público 140 |
Sistema público 140 |
Sistema público 140 |
|
Velocidad del husillo hacia adelante |
amable |
21 |
21 |
21 |
21 |
|
Inversión de la velocidad del husillo |
amable |
12 |
12 |
12 |
12 |
|
Rango de velocidad del husillo (los siguientes grupos de velocidad son seleccionados por el usuario al realizar el pedido) |
|
|
|
|
|
|
n1* |
|
|
|
|
|
|
Adelante |
r/min |
3.15-315 |
2-200 |
2-200 |
2-200 |
|
contrarrestar |
r/min |
3.5-278 |
2.24-178 |
2.24-178 |
2.24-178 |
|
n2 |
|
|
|
|
|
|
Adelante |
r/min |
2-200 |
|
|
|
|
contrarrestar |
r/min |
2.24-178 |
|
|
|
|
Rango de avance del portaherramientas por revolución del husillo |
amable |
56 |
56 |
56 |
56 |
|
retrato |
mm |
0,1-12 |
0,1-12 |
0,1-12 |
0,06-7,2 |
|
Horizontal |
mm |
0,05-6 |
0,05-6 |
0,05-6 |
0,03-3,6 |
|
Portaherramientas superior |
mm |
0,025-3 |
0,025-3 |
0,025-3 |
0,015-1,8 |
|
Rango de paso de rosca métrica |
|
44Tipo 1-120 |
44Tipo 1-120 |
44Tipo 1-120 |
|
|
Rango de roscas en pulgadas |
|
3124-1/4t.pi |
3124-1/4t.pi |
3124-1/4t.pi |
|
|
Rango de hilos del módulo |
mm |
450,5-60 |
450,5-60 |
450,5-60 |
|
|
Rango de diámetro de rosca |
|
38Tipo 1/2-56DP |
38Tipo 1/2-56DP |
38Tipo 1/2-56DP |
|
|
Viaje en silla de montar |
mm |
La longitud máxima de la pieza de trabajo se reduce en un 50 |
La longitud máxima de la pieza de trabajo se reduce en 200 |
La longitud máxima de la pieza de trabajo se reduce en 200 |
|
|
Recorrido horizontal del marco de la cuchilla inferior |
mm |
520 |
960 |
1010 |
980 |
|
Itinerario de guión de hoja media |
mm |
|
300 |
300 |
300 |
|
Carrera de apoyo de la herramienta superior |
mm |
300 |
200 |
200 |
200 |
|
Portaherramientas de torno de movimiento rápido vertical |
mm/min |
3740 |
3740 |
3740 |
3740 |
|
Portaherramientas de movimiento rápido horizontal |
mm/min |
1870 |
1870 |
1870 |
1870 |
|
Portaherramientas intermedio |
mm/min |
935 |
935 |
935 |
935 |
|
Diámetro del manguito del contrapunto |
mm |
160 |
180 |
180 |
|
|
Carrera máxima del manguito del contrapunto |
mm |
300 |
300 |
300 |
300 |
|
Cono de manguito de contrapunto |
kilovatio |
Mohs n.° 6 |
Métrica 80 |
Métrica 80 |
|
|
potencia del motor principal |
kilovatio |
22Número |
22 |
22 |
|
|
Dimensiones de la máquina herramienta |
|
|
|
|
|
|
largo |
mm |
Pieza de trabajo de posgrado |
Más 400 en piezas de trabajo |
Más 400 en piezas de trabajo |
4287 |
|
Ancho |
mm |
2150 |
2320 |
2410 |
2370 |
|
alto |
mm |
1700/1825 |
2600 |
2770 |
2030 |
|
ancho de la cama |
mm |
755 |
1100 |
1100 |
1100 |
|
capacidad de peso |
kilogramo |
6000 |
8000 |
8000 |
1500 |
|
Peso neto de la máquina herramienta |
|
|
|
|
|
|
1,5 m |
kilogramo |
9200/10200 |
|
|
12000 |
|
3 metros |
kilogramo |
10700/11900 |
21500 |
23500 |
|
|
5 metros |
kilogramo |
13000/14500 |
23600 |
25600 |
|
|
6 metros |
kilogramo |
13700/15400 |
24500 |
26500 |
|
|
7 metros |
kilogramo |
14700/16300 |
25700 |
27700 |
|
|
8 metros |
kilogramo |
15700/17200 |
27000 |
29000 |
|
|
9 metros |
kilogramo |
16500/18000 |
28200 |
30200 |
|
|
10 metros |
kilogramo |
17300/18800 |
29400 |
31400 |
|
|
11 metros |
kilogramo |
18900/20400 |
31500 |
33500 |
|
|
12 metros |
kilogramo |
19700/21200 |
32700 |
34700 |
|
|
13 metros |
kilogramo |
20500/22000 |
33900 |
35900 |
|
|
14 metros |
kilogramo |
21300/22800 |
35100 |
37100 |
|
|
15 metros |
kilogramo |
22100/23600 |
36300 |
38300 |
Recordatorio: Los atributos y precios del producto son solo de referencia, bienvenido a consultar para obtener más detalles.
