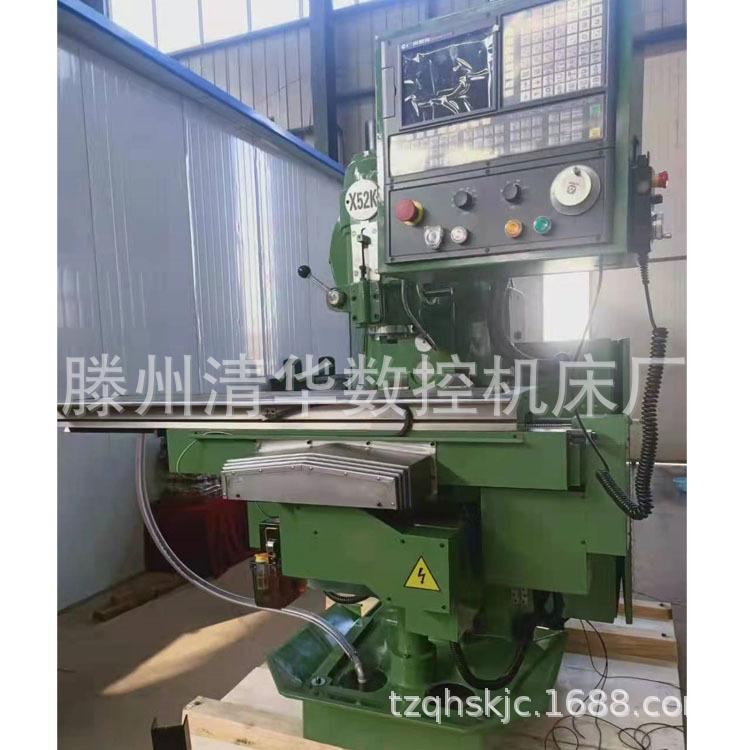

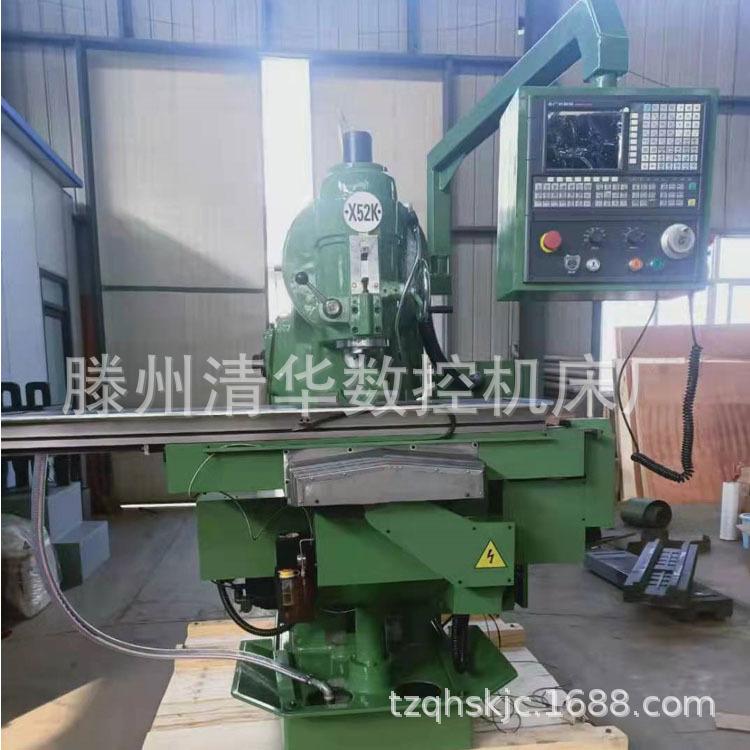

Fresadora con Mesa de Elevación Vertical X5032A Fresadora Vertical de Servicio Pesado X52K Fresadora de Metal de Alta Potencia para Corte Pesado
Cantidad
El cabezal de fresado de la fresadora vertical se puede ajustar en sentido horario y antihorario ±45° en el plano vertical; la fresadora vertical tiene avance motorizado en tres direcciones: X, Y y Z; el husillo de la fresadora vertical adopta freno de consumo energético, y el par de frenado
Los componentes principales como la base, el cuerpo de la máquina, la mesa de trabajo, la corredera intermedia, la corredera de elevación, el cabezal, etc. están fundidos con materiales de alta resistencia y tratados con envejecimiento artificial para garantizar la calidad del uso de la máquina herramienta.
El cabezal de fresado vertical se puede ajustar ±45° en la rotación en sentido horario y antihorario en el plano vertical para ampliar el rango de procesamiento de la máquina herramienta; el rodamiento del husillo es un rodamiento de rodillos cónicos con alta capacidad de carga, y el husillo adopta frenado que consume energía, par de frenado,
La mesa de trabajo tiene tres tipos de avance X/Y/Z, a saber, avance manual, avance motorizado y avance rápido motorizado. La velocidad de avance puede satisfacer diferentes requisitos de procesamiento. El avance rápido puede hacer que la pieza de trabajo alcance la posición de procesamiento rápidamente, lo cual es conveniente para el procesamiento y acorta el tiempo de no procesamiento.
Las guías X, Y y Z se procesan mediante temple ultrasónico, rectificado de precisión y raspado, y se utiliza lubricación para mejorar la precisión y la vida útil de la máquina herramienta.
El dispositivo de lubricación puede forzar la lubricación de los husillos de avance longitudinal, transversal y vertical y las guías para reducir el desgaste de la máquina herramienta y asegurar su funcionamiento eficiente; al mismo tiempo, el sistema de refrigeración cambia el caudal del refrigerante ajustando la boquilla para satisfacer diferentes requisitos de mecanizado.
Parámetros del producto
|
Los principales parámetros técnicos
|
Unidades
|
X5032Fresadora vertical
|
|
tamaño del escritorio de trabajo
|
mm
|
1320×320
|
|
Número/ancho/espaciado de ranuras en T
|
mm
|
18-3-70
|
|
Banco de trabajo portante
|
kilogramo
|
500
|
|
Dirección X (longitudinal del banco de trabajo) manual/motorizada
|
mm
|
700/680
|
|
Dirección Y (dirección lateral de deslizamiento) manual/mecánica
|
mm
|
255/244
|
|
Dirección Z (dirección vertical de la plataforma elevadora) manual/mecánica
|
mm
|
350/330
|
|
velocidad de avance de corte
|
mm/min
|
X:23.5-1180,Y:15-786,Z:8-394
|
|
Velocidad de movimiento rápida
|
mm/min
|
X:2300,Y:1533,Z:770
|
|
Rango de velocidad del husillo
|
revoluciones por minuto
|
30-1500
|
|
Polos de velocidad del husillo
|
Nivel (pasos)
|
18
|
|
Distancia de movimiento axial del husillo
|
mm
|
70
|
|
Ángulo de rotación del husillo
|
|
±45°
|
|
Distancia desde la cara final del husillo hasta la mesa de trabajo
|
mm
|
60/410
|
|
Potencia del motor del husillo
|
kilovatios
|
7.5
|
|
Dimensiones de la máquina herramienta (largo x ancho x alto)
|
mm
|
2294*1770*1904
|
|
peso neto
|
kilogramo
|
2800
|
