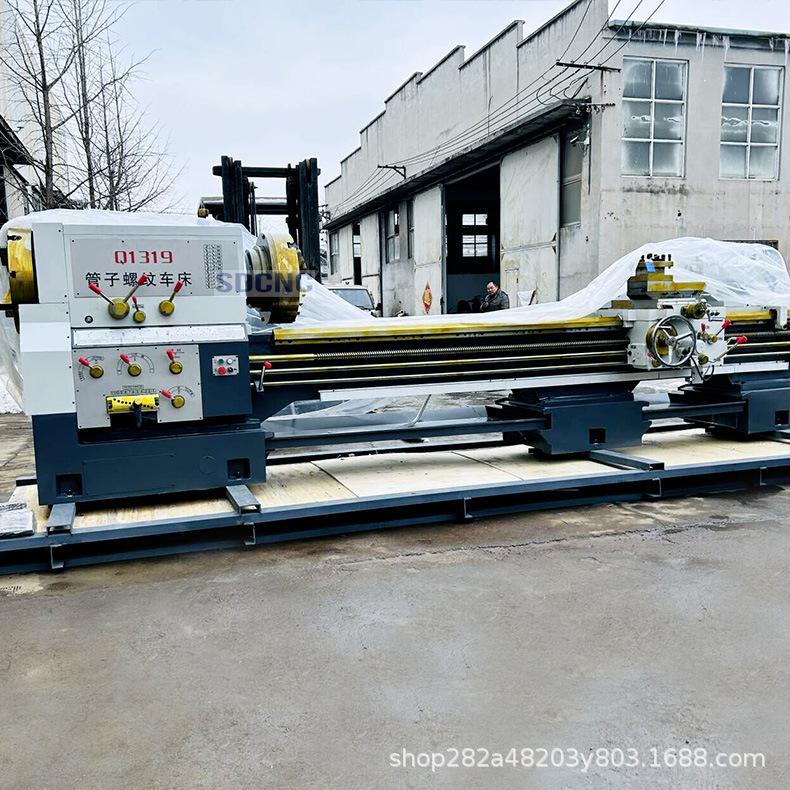

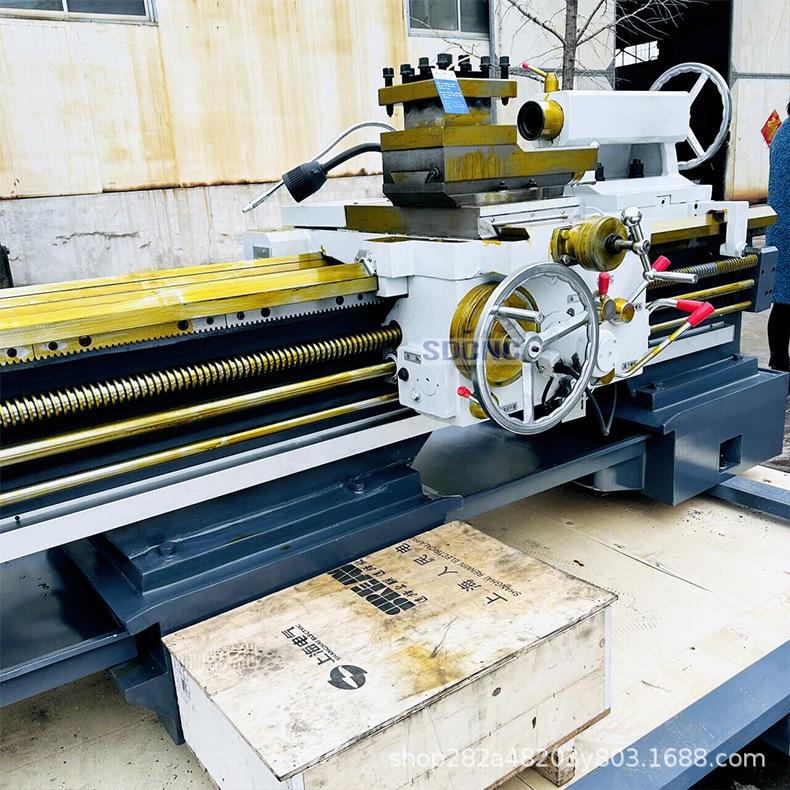

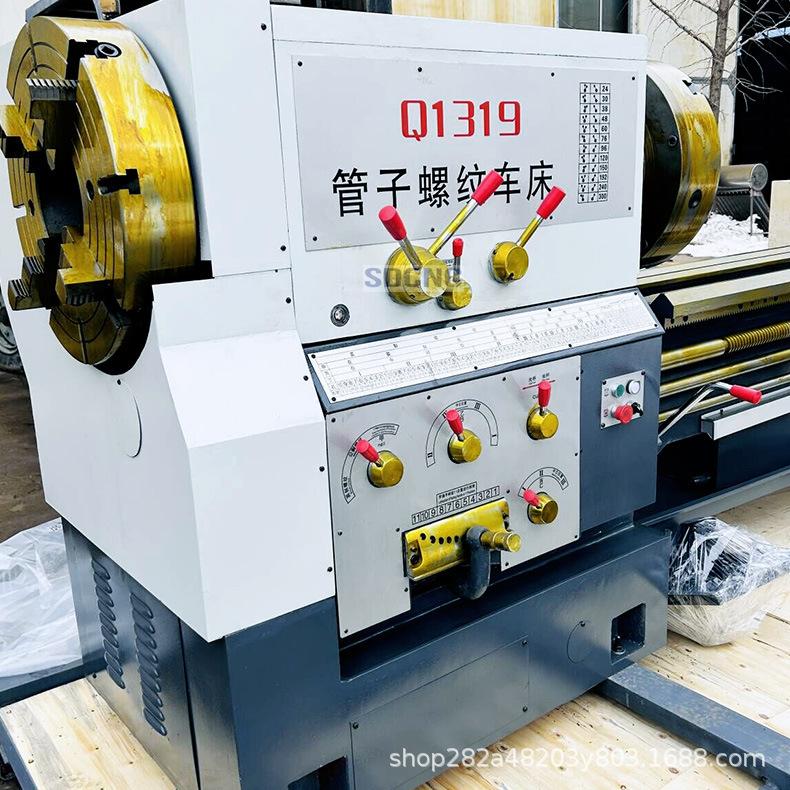

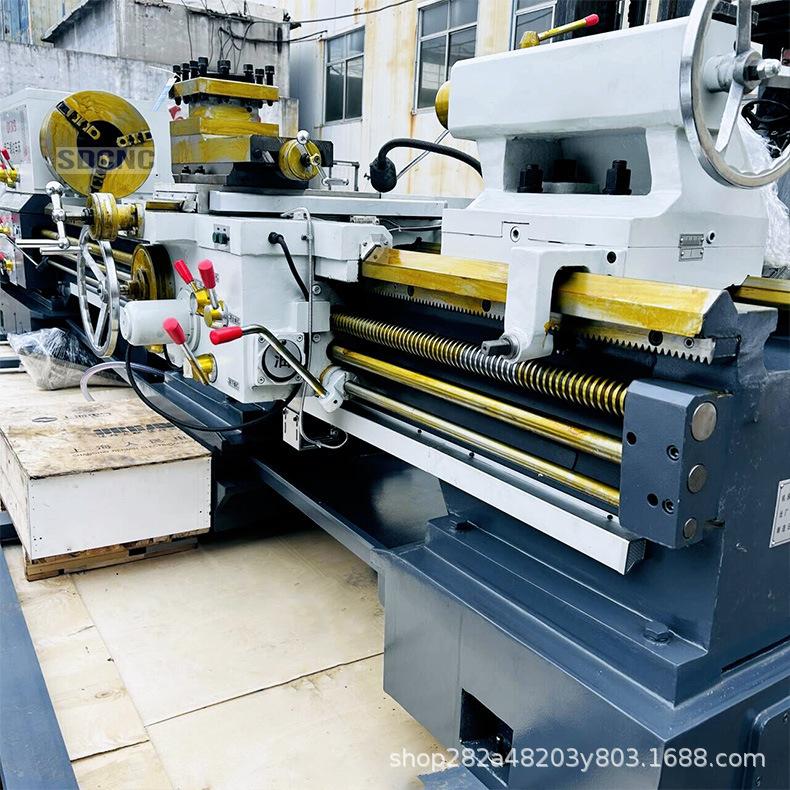

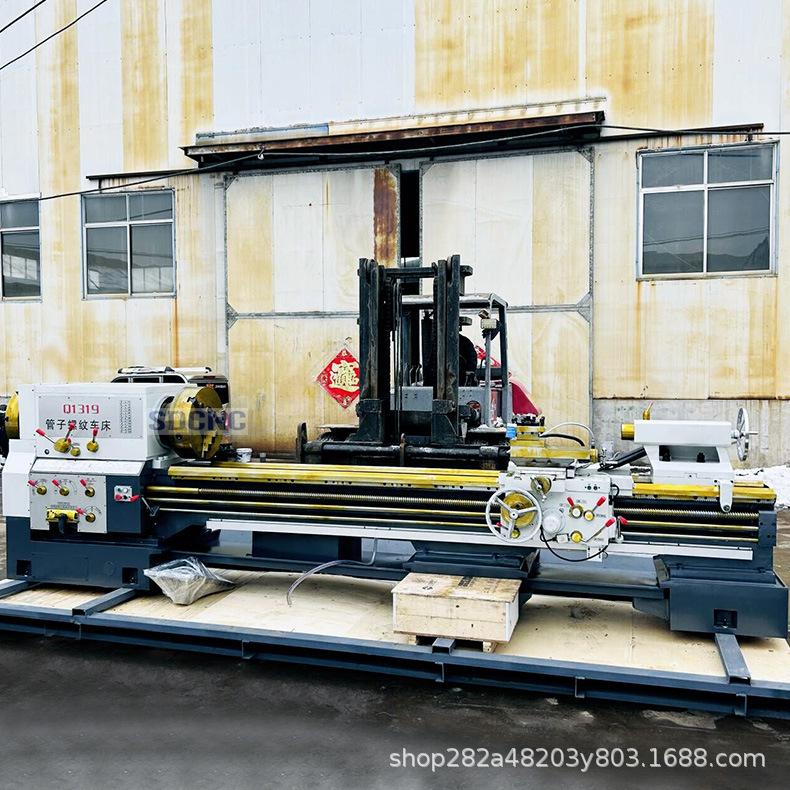

Torno para Roscado de Tuberías Q1319 1319X3000 Doble Plato Agujero Grande 190 Máquina Horizontal de Roscado de Alta Resistencia
Cantidad
|
Los principales parámetros técnicos |
PRESUPUESTO |
Unidades |
Q1319 |
|
Diámetro máximo de rotación del lecho |
Columpio sobre la cama |
mm |
630/800 |
|
Gran diámetro de giro en el carro transversal |
Balanceo sobre carro transversal |
mm |
340/520 |
|
Longitud máxima de la pieza de trabajo |
Distancia entre centros |
mm |
1500/3000 |
|
Rango de diámetro de rosca de tubería de procesamiento |
Gama de roscas de tubos |
mm |
50-193 |
|
Ancho de la barandilla de la cama |
Ancho de la vía guía |
mm |
550 |
|
Rango de carga de la cama |
Capacidad máxima de carga |
kilogramo |
3000 |
|
Rango de diámetro del orificio del husillo |
Orificio del husillo |
mm |
200 |
|
Serie de velocidades del husillo |
Pasos de velocidad del husillo |
- |
Frecuencia variable de 4 velocidades/VF. 4 pasos |
|
Rango de velocidad del husillo |
Rango de velocidad del husillo |
rpm |
20-550 |
|
Especificaciones del mandril |
Arrojar |
mm |
φ520 manual de cuatro mordazas/manual de 4 mordazas |
|
Tipo de portaherramientas |
Torreta/puesto de herramientas |
- |
Portaherramientas de 4 posiciones/Manual de 4 posiciones |
|
Tamaño de la herramienta |
Tamaño del vástago de la herramienta |
mm |
32 x 32 |
|
Recorrido del eje X |
Recorrido del eje X |
mm |
320/420 |
|
Recorrido del eje Z |
Recorrido del eje Z |
mm |
1350/2850 |
|
Nivel/rango de avance del eje X |
Pasos/rango de avance del eje X |
mm/r |
22/0,02-0,45 |
|
Nivel/rango de avance del eje Z |
Pasos/rango de avance del eje Z |
mm/r |
26/0,07-1,33 |
|
Velocidad de avance rápido del eje X |
Desplazamiento rápido del eje X |
mm/min |
2300 |
|
Velocidad de avance rápido del eje Z |
Desplazamiento rápido del eje Z |
mm/min |
4000 |
|
Tipos/rangos de roscas métricas |
Tipos/rango de roscas métricas |
mm |
1-15 |
|
Tipo/rango de rosca en pulgadas |
Tipos/rango de roscas en pulgadas |
TPI |
14-1 |
|
Diámetro del manguito del contrapunto |
Diámetro del eje del contrapunto |
mm |
100 |
|
Cono de manguito de contrapunto |
Cono del eje del contrapunto |
- |
MT5 |
|
Recorrido del manguito del contrapunto |
Recorrido del eje del contrapunto |
mm |
250 |
|
Motor de husillo |
Motor del husillo principal |
kilovatio |
11 |
|
Motor de alimentación rápida |
Motor de marcha rápida |
kilovatio |
0.3 |
|
motor de la bomba de enfriamiento |
Motor de la bomba de refrigerante |
kilovatio |
0,125 |
|
Peso de la máquina Peso de la máquina |
Peso para 1500 |
kilogramo |
4300 |
|
Peso para 3000 |
kilogramo |
5500 |
|
|
Dimensiones Dimensión total |
Dimensión para 1500 |
mm |
3700x1550x1550 |
|
Dimensión para 3000 |
mm |
5200x1550x1550 |
