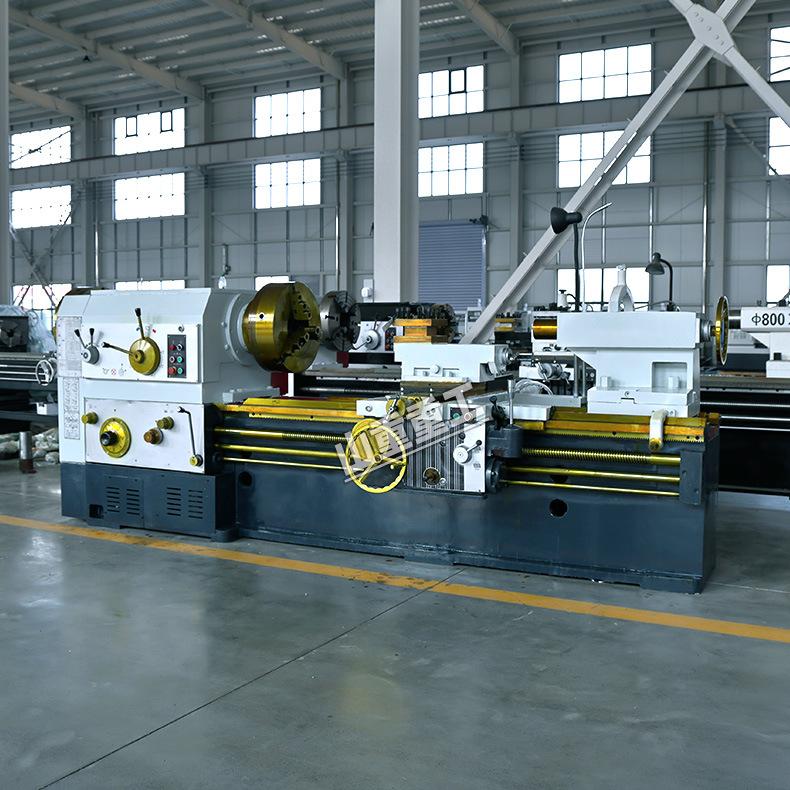

Q1313 Torno para Roscado de Tubos Estándar Horizontal 130 Gran Diámetro Doble Plato Torno para Roscado de Tubos
Cantidad
|
Rango de velocidad del husillo |
Rango de velocidad del husillo |
rpm |
30-650 |
|
Especificaciones del mandril |
Arrojar |
mm |
Manual de 3 mordazas φ400 |
|
Tipo de portaherramientas |
Torreta/puesto de herramientas |
- |
Portaherramientas de 4 posiciones/Manual de 4 posiciones |
|
Tamaño de la herramienta |
Tamaño del vástago de la herramienta |
mm |
30 x 30 |
|
Recorrido del eje X |
Recorrido del eje X |
mm |
320/420 |
|
Recorrido del eje Z |
Recorrido del eje Z |
mm |
1350/2850 |
|
Nivel/rango de avance del eje X |
Pasos/rango de avance del eje X |
mm/r |
22/0,02-0,45 |
|
Nivel/rango de avance del eje Z |
Pasos/rango de avance del eje Z |
mm/r |
26/0,07-1,33 |
|
Velocidad de avance rápido del eje X |
Desplazamiento rápido del eje X |
mm/min |
2300 |
|
Velocidad de avance rápido del eje Z |
Desplazamiento rápido del eje Z |
mm/min |
4000 |
|
Tipos/rangos de roscas métricas |
Tipos/rango de roscas métricas |
mm |
52/1-24 |
|
Tipo/rango de rosca en pulgadas |
Tipos de rosca en pulgadas/rango |
TPI |
40/28-2 |
|
Diámetro del manguito del contrapunto |
Diámetro del eje del contrapunto |
mm |
100 |
|
Cono de manguito de contrapunto |
Cono del eje del contrapunto |
- |
MT5 |
|
Recorrido del manguito del contrapunto |
Recorrido del eje del contrapunto |
mm |
250 |
|
Motor de husillo |
Motor del husillo principal |
kilovatio |
11 |
|
Motor de alimentación rápida |
Motor de marcha rápida |
kilovatio |
0.3 |
|
motor de la bomba de enfriamiento |
Motor de la bomba de refrigerante |
kilovatio |
0,125 |
|
Peso de la máquina Peso de la máquina |
Peso para 1500 |
kilogramo |
4000 |
|
Peso para 3000 |
kilogramo |
5200 |
|
|
Dimensiones Dimensión total |
Dimensión para 1500 |
mm |
3700x1500x1500 |
|
Dimensión para 3000 |
mm |
5200x1500x1500 |
