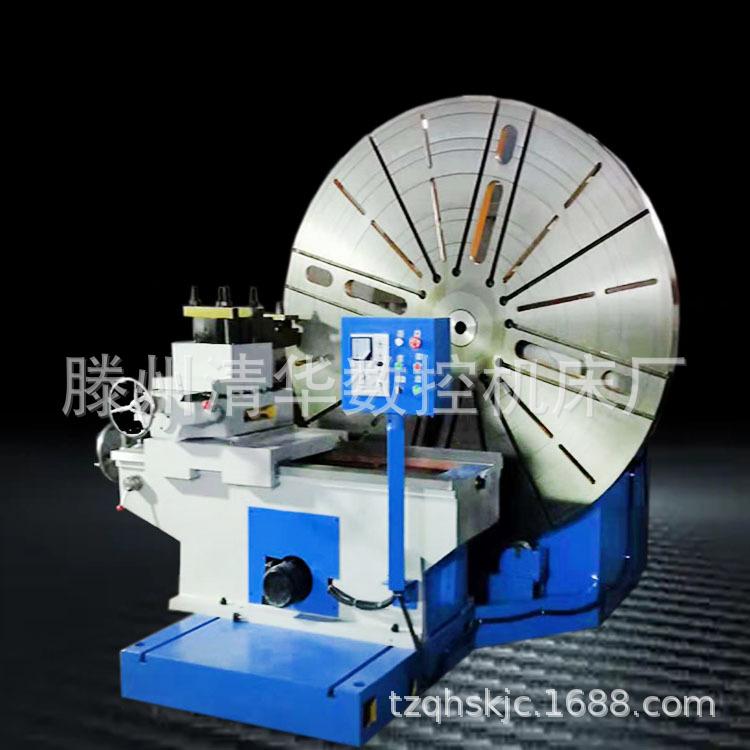

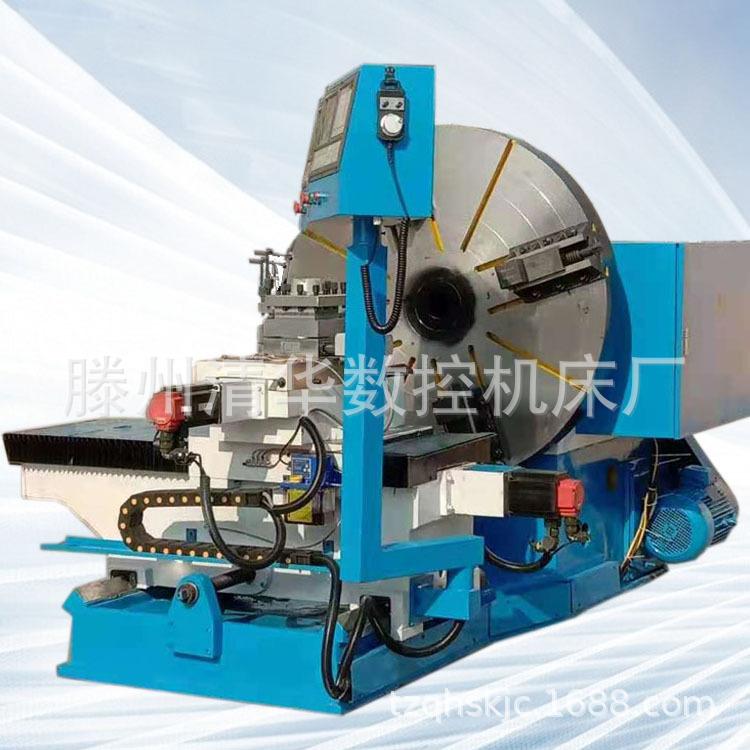

Coche de Cabeza Grande Cw1600 Coche de Cabeza Grande de Pie de Alta Resistencia C6016 Regulación de Velocidad de Frecuencia Variable Coche de Brida CNC Varios Modelos
Cantidad
La potencia, rigidez y rango de velocidad del husillo de este torno son adecuados para el corte. Puede tornear caras de extremo, círculos exteriores, agujeros interiores y varias roscas como métricas, en pulgadas, de módulo y de paso diametral, y puede realizar procesos como taladrado, escariado y mandrinado. El frenado y el cambio de dirección de avance/retroceso del husillo se controlan hidráulicamente. Se puede cambiar una velocidad sin detenerse usando un botón. El cabezal se lubrica internamente con aceite a presión. El rango de velocidad del husillo tiene varias opciones para que los usuarios elijan. El delantal tiene un mecanismo de seguridad para evitar que el torno se dañe debido a sobrecarga. El carro superior puede mecanizar conicidades cortas mecánicamente, y el movimiento compuesto de avance longitudinal y avance del carro superior puede mecanizar conicidades largas mecánicamente. Las guías de la bancada están endurecidas superficialmente para mejorar su vida útil. Las manijas de operación del torno están centralizadas.
Parámetros del dormitorio de servicio pesado de la serie CW:
|
|
|
CW61100B |
CW61160 |
CW61200 |
S1-170B |
|
El diámetro de rotación de la pieza de trabajo sobre la bancada. |
mm |
1000/1250 |
1600 |
2000 |
1400 |
|
Longitud de la pieza de trabajo |
mm |
1500/3000/ |
3000/5000/ |
3000/5000/ |
1500 |
|
La pieza de trabajo de la pieza de trabajo en el marco de la cuchilla |
mm |
610/850 |
1200 |
1580 |
800 |
|
Diámetro circular del sillín |
mm |
|
|
|
1600 |
|
Longitud dentro del sillín |
mm |
|
|
|
440 |
|
Diámetro del orificio del husillo |
mm |
130 |
130 |
130 |
130 |
|
Cono frontal del orificio del husillo |
|
Sistema público 140 |
Sistema público 140 |
Sistema público 140 |
Sistema público 140 |
|
Velocidad del husillo hacia adelante |
amable |
21 |
21 |
21 |
21 |
|
Inversión de la velocidad del husillo |
amable |
12 |
12 |
12 |
12 |
|
Rango de velocidad del husillo (los siguientes grupos de velocidad son seleccionados por el usuario al realizar el pedido) |
|
|
|
|
|
|
n1* |
|
|
|
|
|
|
Adelante |
r/min |
3.15-315 |
2-200 |
2-200 |
2-200 |
|
contrarrestar |
r/min |
3.5-278 |
2.24-178 |
2.24-178 |
2.24-178 |
|
n2 |
|
|
|
|
|
|
Adelante |
r/min |
2-200 |
|
|
|
|
contrarrestar |
r/min |
2.24-178 |
|
|
|
|
Rango de avance del portaherramientas por revolución del husillo |
amable |
56 |
56 |
56 |
56 |
|
retrato |
mm |
0,1-12 |
0,1-12 |
0,1-12 |
0,06-7,2 |
|
Horizontal |
mm |
0,05-6 |
0,05-6 |
0,05-6 |
0,03-3,6 |
|
Portaherramientas superior |
mm |
0,025-3 |
0,025-3 |
0,025-3 |
0,015-1,8 |
|
Rango de paso de rosca métrica |
|
44 tipos 1-120 |
44 tipos 1-120 |
44 tipos 1-120 |
|
|
Rango de roscas en pulgadas |
|
31 tipos de 24-1/4t.pi |
31 tipos de 24-1/4t.pi |
31 tipos de 24-1/4t.pi |
|
|
Rango de hilos del módulo |
mm |
45 tipos 0,5-60 |
45 tipos 0,5-60 |
45 tipos 0,5-60 |
|
|
Rango de diámetro de rosca |
|
38 tipos 1/2-56DP |
38 tipos 1/2-56DP |
38 tipos 1/2-56DP |
|
|
Viaje en silla de montar |
mm |
La longitud máxima de la pieza de trabajo se reduce en un 50 |
La longitud máxima de la pieza de trabajo se reduce en 200 |
La longitud máxima de la pieza de trabajo se reduce en 200 |
|
|
Recorrido horizontal del marco de la cuchilla inferior |
mm |
520 |
960 |
1010 |
980 |
|
Itinerario de guión de hoja media |
mm |
|
300 |
300 |
300 |
|
Carrera de apoyo de la herramienta superior |
mm |
300 |
200 |
200 |
200 |
|
Portaherramientas de torno de movimiento rápido vertical |
mm/min |
3740 |
3740 |
3740 |
3740 |
|
Portaherramientas de movimiento rápido horizontal |
mm/min |
1870 |
1870 |
1870 |
1870 |
|
Portaherramientas intermedio |
mm/min |
935 |
935 |
935 |
935 |
|
Diámetro del manguito del contrapunto |
mm |
160 |
180 |
180 |
|
|
Recorrido del manguito del contrapunto |
mm |
300 |
300 |
300 |
300 |
|
Cono de manguito de contrapunto |
kilovatio |
Mohs n.° 6 |
Métrica 80 |
Métrica 80 |
|
|
potencia del motor principal |
kilovatio |
número 22 |
22 |
22 |
|
|
Dimensiones de la máquina herramienta |
|
|
|
|
|
|
largo |
mm |
Pieza de trabajo de posgrado |
Más 400 en piezas de trabajo |
Más 400 en piezas de trabajo |
4287 |
|
Ancho |
mm |
2150 |
2320 |
2410 |
2370 |
|
alto |
mm |
1700/1825 |
2600 |
2770 |
2030 |
|
ancho de la cama |
mm |
755 |
1100 |
1100 |
1100 |
|
soporte de carga |
kilogramo |
6000 |
8000 |
8000 |
1500 |
|
Peso neto de la máquina herramienta |
|
|
|
|
|
|
1,5 m |
kilogramo |
9200/10200 |
|
|
12000 |
|
3 metros |
kilogramo |
10700/11900 |
21500 |
23500 |
|
|
5 metros |
kilogramo |
13000/14500 |
23600 |
25600 |
|
|
6 metros |
kilogramo |
13700/15400 |
24500 |
26500 |
|
|
7 metros |
kilogramo |
14700/16300 |
25700 |
27700 |
|
|
8 metros |
kilogramo |
15700/17200 |
27000 |
29000 |
|
|
9 metros |
kilogramo |
16500/18000 |
28200 |
30200 |
|
|
10 metros |
kilogramo |
17300/18800 |
29400 |
31400 |
|
|
11 metros |
kilogramo |
18900/20400 |
31500 |
33500 |
|
|
12 metros |
kilogramo |
19700/21200 |
32700 |
34700 |
|
|
13 metros |
kilogramo |
20500/22000 |
33900 |
35900 |
|
|
14 metros |
kilogramo |
21300/22800 |
35100 |
37100 |
|
|
15 metros |
kilogramo |
22100/23600 |
36300 |
38300 |
Recordatorio: Los atributos y precios del producto son solo de referencia, bienvenido a consultar para obtener más detalles.
