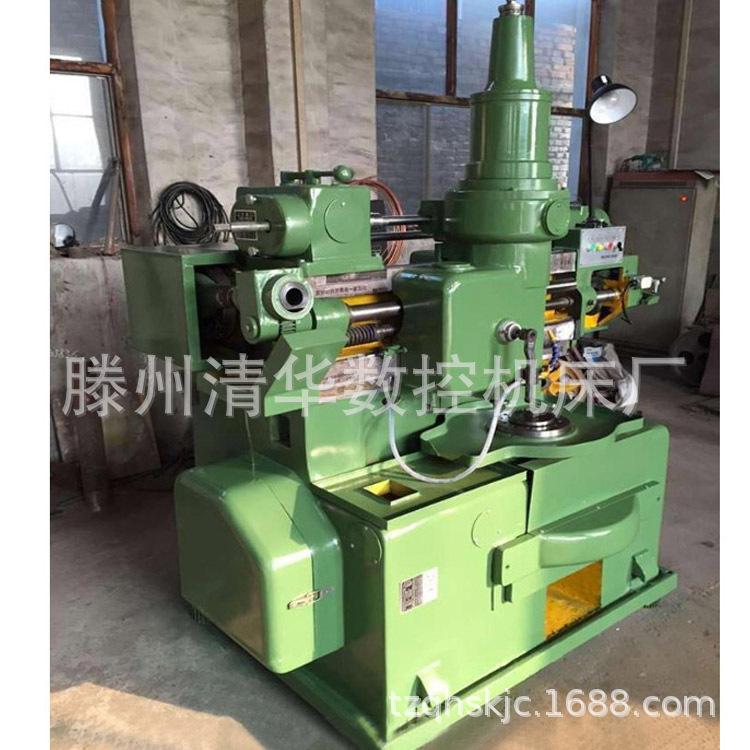

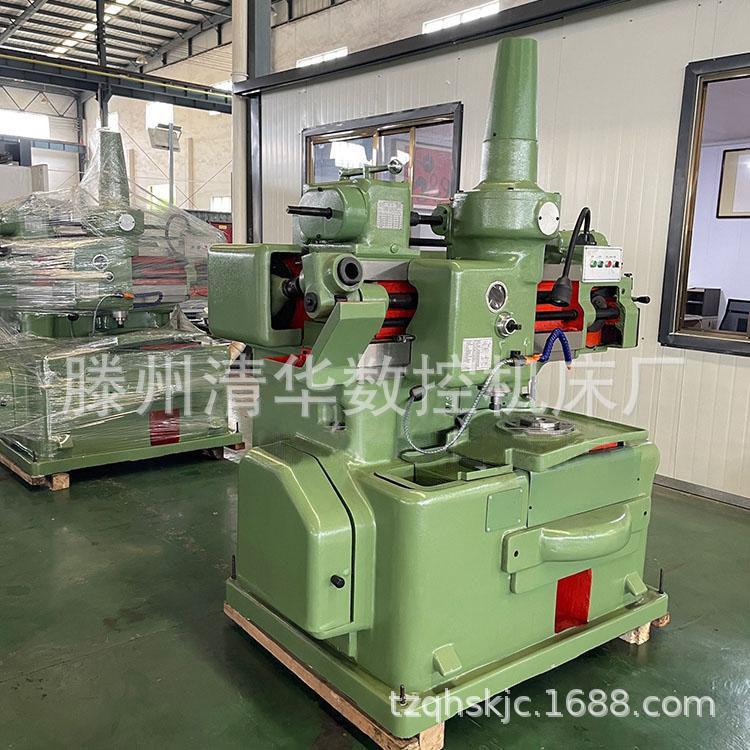

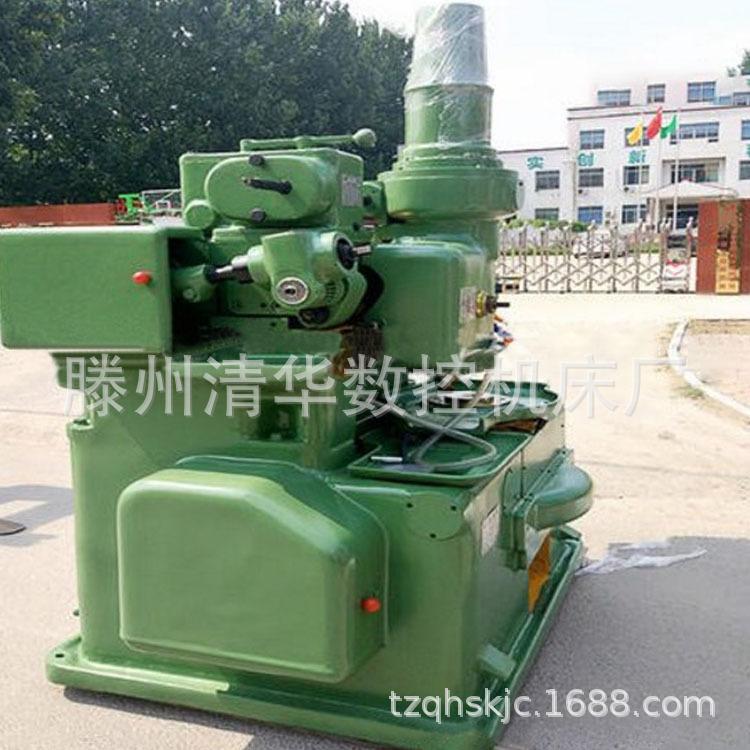

La máquina de procesamiento de engranajes de alta velocidad y precisión Tsinghua CNC Y54A puede incorporar una pantalla digital.
Cantidad
Parámetros técnicos de la conformadora de engranajes Y54A
La máquina formadora de engranajes Y54A es adecuada para mecanizar engranajes rectos de malla interna y externa, engranajes múltiples y otras piezas cuyas formas de dientes se pueden mecanizar mediante el método de conformado en abanico.
La máquina herramienta utiliza una herramienta perfilada con ángulo posterior para el mecanizado mediante corte por laminación. El módulo de la herramienta debe ser igual al módulo de la pieza. La herramienta y la pieza se instalan en ejes verticales paralelos.
|
Módulo máximo |
6 mm |
|
Diámetro máximo de la pieza de trabajo (engranaje externo) |
500 mm |
|
Diámetro máximo de la pieza de trabajo (engranaje interno) |
550 mm |
|
Diámetro máximo de paso de la pieza de trabajo (engranaje interno) |
400 mm |
|
Ancho máximo de los dientes: dientes externos |
105 mm |
|
Dientes internos |
15 mm |
|
Distancia máxima del eje de la herramienta al eje de la mesa de trabajo |
350 mm |
|
El diámetro exterior del manguito del eje del husillo de la mesa. |
240 mm |
|
Diámetro del extremo pequeño del orificio cónico del husillo de la mesa de trabajo |
40 mm |
|
Cono del orificio del husillo del banco de trabajo |
1:10 |
|
Diámetro exterior de la brida del manguito en el banco de trabajo |
140 mm |
|
Recorrido máximo de la herramienta |
125 mm |
|
Distancia desde el soporte de la fresa formadora de engranajes hasta la mesa de trabajo |
35、160 mm |
|
Movimiento longitudinal máximo del portaherramientas |
510 mm |
|
El disco indexador utilizado para ajustar la altura del diente muestra el movimiento del portaherramientas por cuadrícula. |
0,02 mm |
|
Diámetro calculado de la fresa para dar forma a los engranajes |
100 mm |
|
Carreras reciprocantes de la herramienta por minuto |
83.120.110.240 |
|
Velocidad de avance circular de la herramienta por carrera reciprocante |
0,11, 0,21, 0,24, 0,30, 0,35, 0,64 |
|
Velocidad de avance radial por carrera reciprocante de la herramienta |
0,024/0,048/0,096 |
|
potencia del motor principal |
2,2 kW |
|
Velocidad de rotación |
960 rpm |
|
Potencia del motor rápida |
0,6 kW |
|
Velocidad de rotación |
1420 rpm |
|
Potencia del motor de la bomba de enfriamiento |
0,15 kW |
|
Velocidad de rotación |
2700 rpm |
|
Dimensiones de la máquina herramienta(Largo x Ancho x Alto) |
1750x1300x2060mm |
|
Peso neto de la máquina herramienta |
3500 kilos |
