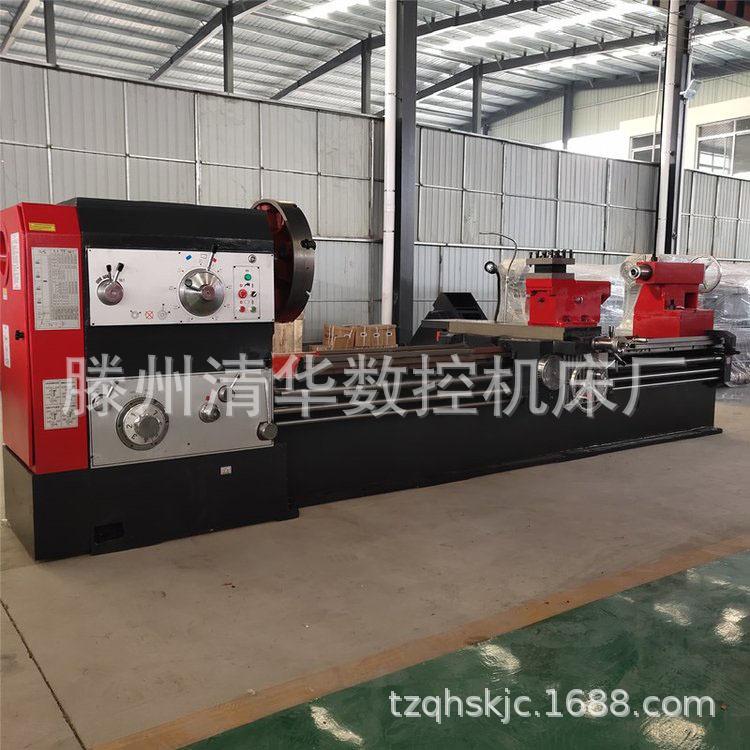

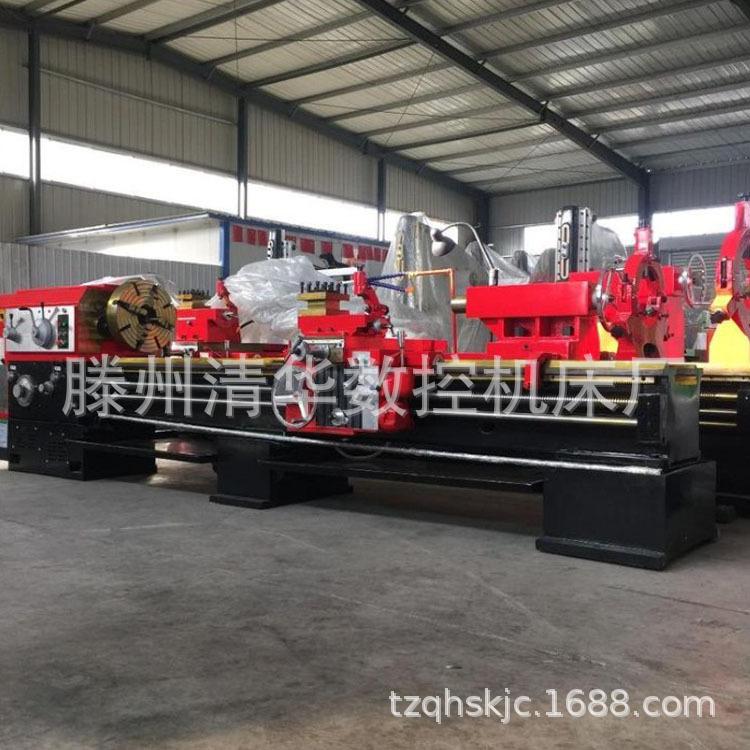

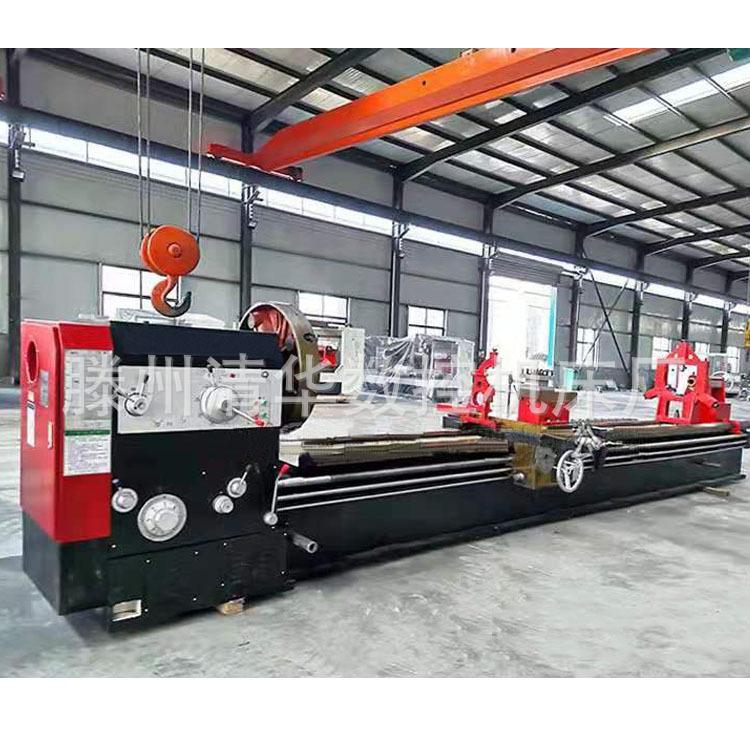

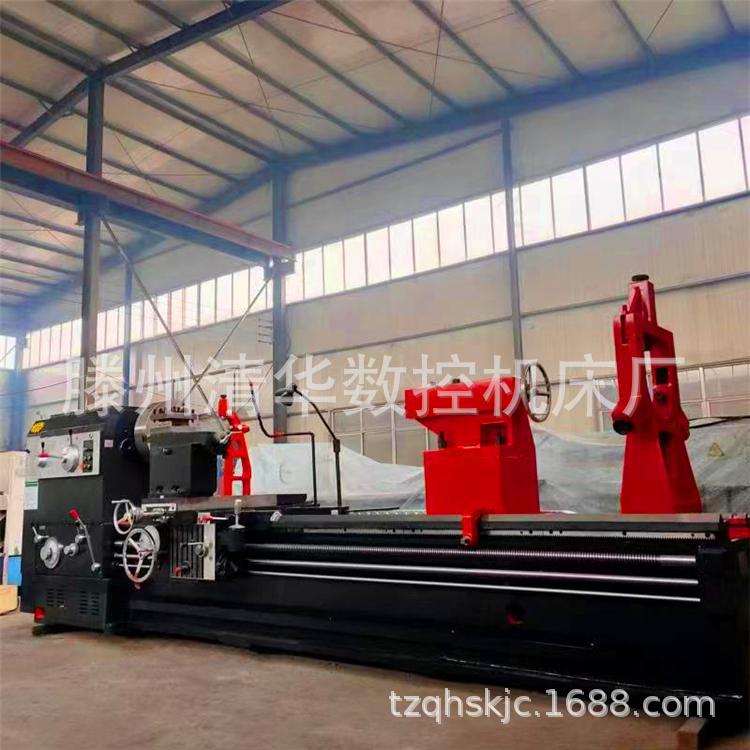

Torno Horizontal Cw61100/Cw62100 Torno Ordinario de Silla de Montar de Servicio Pesado con Especificaciones Completas del Cuerpo de la Bancada

Estructura de parámetros técnicos del CW62100:

Esta serie de máquinas herramienta es adecuada para tornear superficies cilíndricas internas y externas, superficies cónicas y otras piezas giratorias, roscas métricas, imperiales, modulares y diametrales, y permite brochar ranuras de lubricación y chaveteros. Esta serie de tornos también incluye:

1. La cama cuenta con una placa de nervadura doble con paredes laterales anchas, y la placa de nervadura interior presenta una estructura combinada de nervaduras en forma de caja y oblicuas. Su rigidez general es un tercio mayor que la de la estructura de nervadura con puerta de una sola pared.
2. La operación es centralizada, la corredera cuenta con un mecanismo de movimiento rápido y la manija única permite un manejo intuitivo. La conversión de avance y retroceso del husillo y el freno se controlan hidráulicamente. El torno presenta una rigidez estructural y de transmisión uniformes, una precisión estable y permite realizar cortes.
3. Movimiento y vida; el sistema de lubricación circula fuera de la caja, lo que mejora la precisión del procesamiento.
4. El orificio del husillo es de 104 mm y el contrapunto está equipado con un dial y una escala, que son intuitivos de usar; la forma de la máquina herramienta es fácil de limpiar y mantener.

Accesorios principales:

1. 1 pieza

2. 1 juego de dispositivo de movimiento del contrapunto

3. Sistema de refrigeración 1 juego

4. Sistema de lubricación 1 juego

5. 1 juego de sistema de iluminación

6. Mandril de cuatro mordazas Φ320 1 juego

7. 1 juego de marco central cerrado

8. 1 juego de portacuchillas

【Mantenimiento】
1. Limpieza
1. Desmonte y limpie las almohadillas de fieltro de aceite de cada pieza;
2. Limpie cada superficie deslizante y la superficie del riel guía, limpie la mesa de trabajo y la dirección horizontal, levante el tornillo, limpie el mecanismo de transmisión de la herramienta y el portaherramientas;
3. Limpie las esquinas muertas de todas las piezas.
2. Lubricación
1. Limpie y alise cada orificio de aceite y agregue aceite lubricante;
2. Agregue aceite lubricante a cada superficie del riel guía, superficie deslizante y cada varilla roscada;
3. Verifique el tanque de aceite del mecanismo de transmisión, el nivel de aceite y agregue aceite hasta la posición marcada.
3. Apretar
1. Compruebe y apriete los tornillos de la placa de presión y las tiras de moldura;
2. Verifique y apriete los tornillos de fijación del deslizador, el mecanismo de transmisión de la herramienta, el volante, los tornillos del soporte del banco de trabajo y los tornillos del gato de horquilla;
3. Compruebe y apriete los tornillos sueltos en otras piezas.
4. Ajuste
1. Verifique y ajuste la correa, la placa de presión y el ajuste para asegurarse de que estén lo suficientemente apretados;
2. Verifique y ajuste el deslizador y la varilla roscada.
5. Anticorrosión
1. Elimine el óxido de todas las piezas, proteja la superficie pintada y evite colisiones;
2. Lubrique los rieles guía, los tornillos deslizantes, los volantes y otras partes expuestas del equipo que sean propensas a oxidarse para protegerlos contra la corrosión.

Parámetros técnicos de la serie CW, tipo normal [riel guía de 550 mm de ancho. Tipo normal (cama con patas)]
