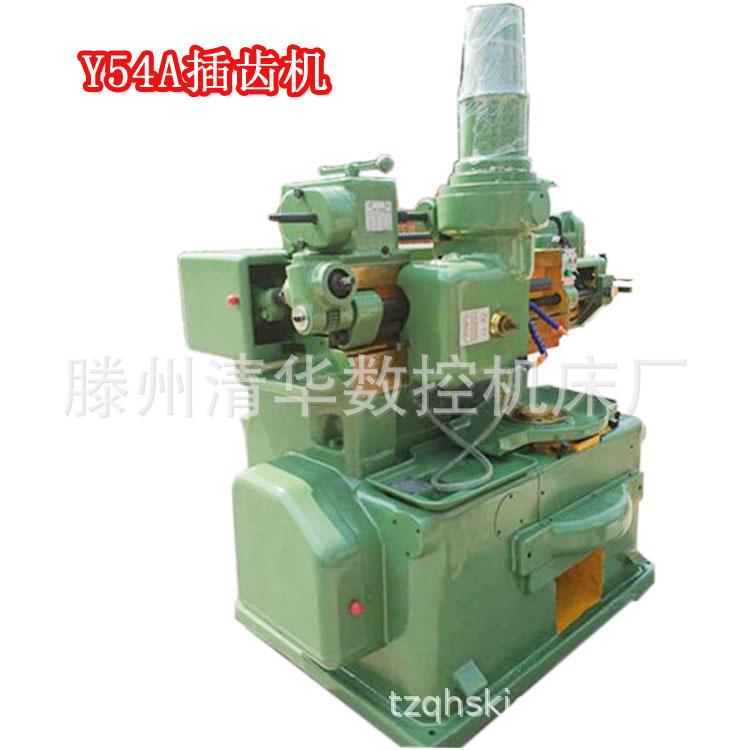

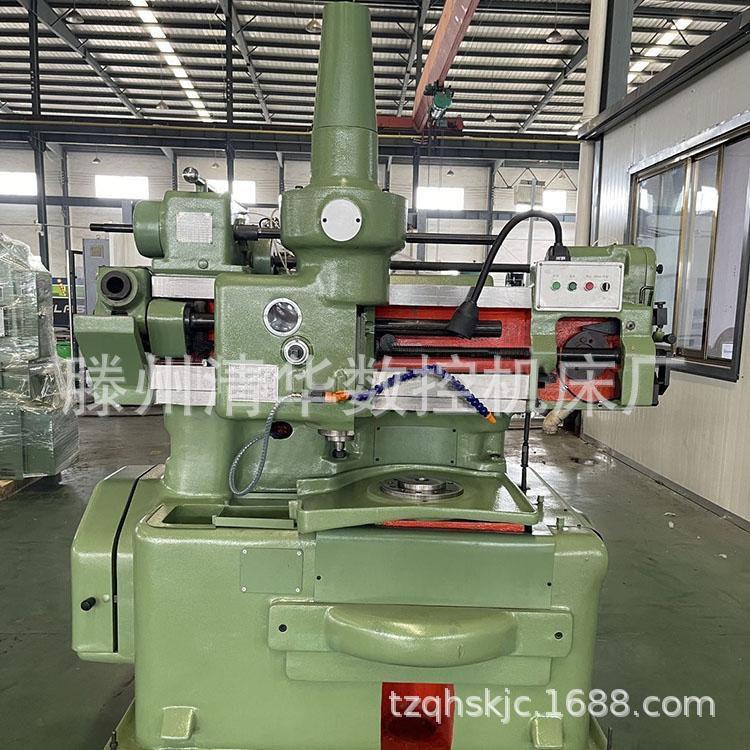

Y54 Máquina Cortadora de Dientes, Máquina de Corte de Metal de Precisión de Alta Rigidez, Procesamiento de Piezas Fundidas Industriales y Bridas, Entrega Directa del Fabricante Original
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Módulo máximo
6 mm
Diámetro máximo de la pieza de trabajo (engranaje externo)
500 mm
Diámetro máximo de la pieza de trabajo (engranaje interno)
550 mm
Diámetro máximo de paso de la pieza de trabajo (engranaje interno)
400 mm
Ancho máximo de los dientes: dientes externos
105 mm
Dientes internos
15 mm
Distancia máxima del eje de la herramienta al eje de la mesa de trabajo
350 mm
El diámetro exterior del manguito del eje del husillo de la mesa.
240 mm
Diámetro del extremo pequeño del orificio cónico del husillo de la mesa de trabajo
40 mm
Cono del orificio del husillo del banco de trabajo
1:10
Diámetro exterior de la brida del manguito en el banco de trabajo
140 mm
Recorrido máximo de la herramienta
125 mm
Distancia desde el soporte de la fresa formadora de engranajes hasta la mesa de trabajo
35、160 mm
Movimiento longitudinal máximo del portaherramientas
510 mm
El disco indexador utilizado para ajustar la altura del diente muestra el movimiento del portaherramientas por cuadrícula.
0,02 mm
Diámetro calculado de la fresa para dar forma a los engranajes
100 mm
Carreras reciprocantes de la herramienta por minuto
83.120.110.240
Velocidad de avance circular de la herramienta por carrera reciprocante
0,11, 0,21, 0,24, 0,30, 0,35, 0,64
Velocidad de avance radial por carrera reciprocante de la herramienta
0,024/0,048/0,096
potencia del motor principal
2,2 kW
Velocidad de rotación
960 rpm
Potencia del motor rápida
0,6 kW
Velocidad de rotación
1420 rpm
Potencia del motor de la bomba de enfriamiento
0,15 kW
Velocidad de rotación
2700 rpm
Dimensiones de la máquina herramienta (largo x ancho x alto)
1750x1300x2060mm
Peso neto de la máquina herramienta
3500 kilos
