Parámetros técnicos |
Presupuesto |
Unidades |

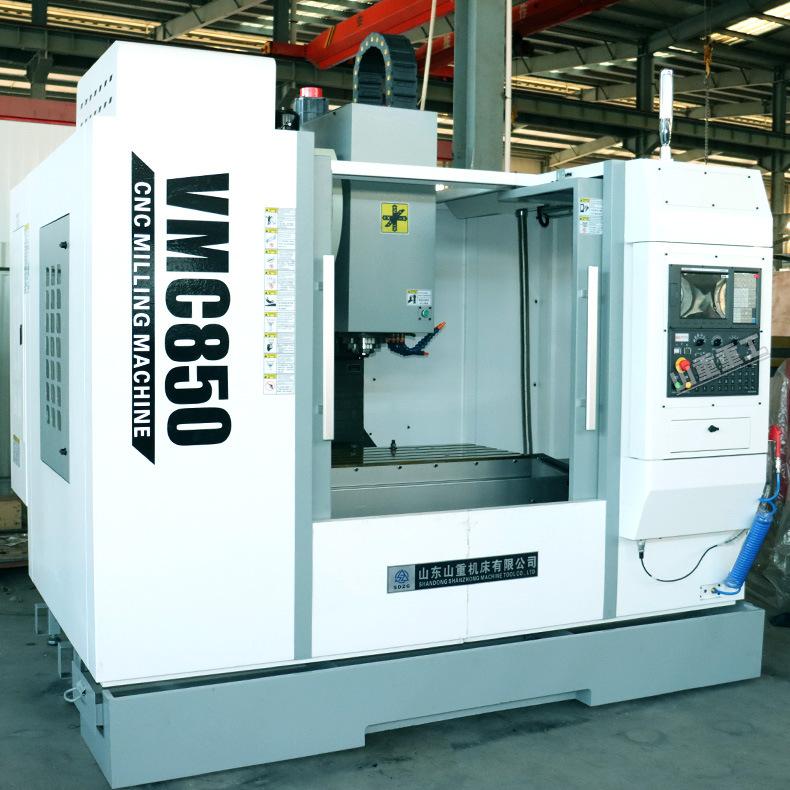

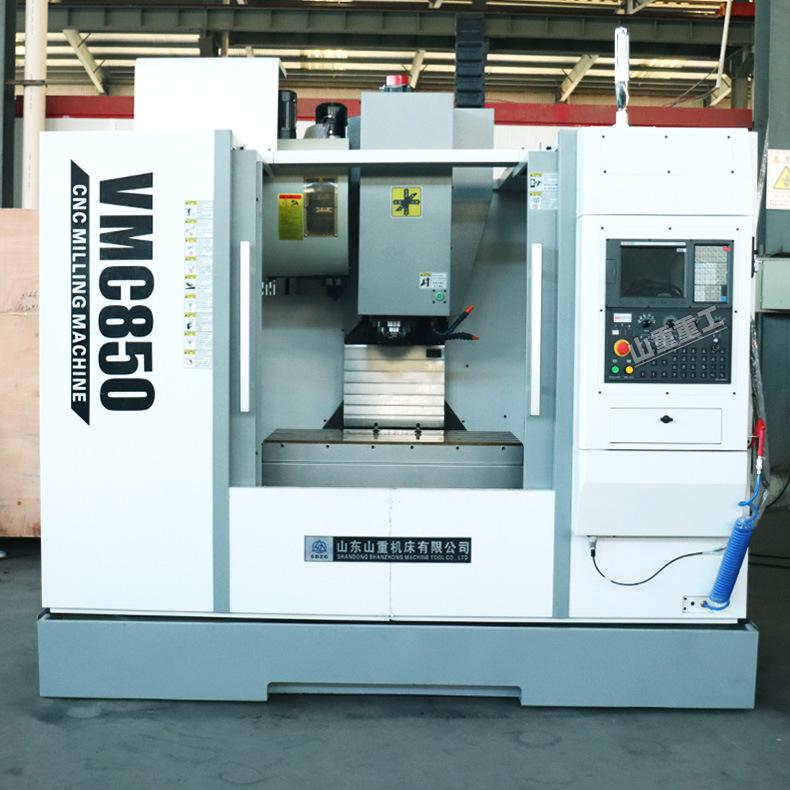

VMC855 |
|
tamaño del escritorio de trabajo |
Tamaño de la mesa |
mm |
1000*550 |
|
Viaje a la izquierda y a la derecha |
Recorrido del eje X |
mm |
850 |
|
Recorrido delantero y trasero |
Recorrido del eje Y |
mm |
550 |
|
Viajes de subida y bajada |
Recorrido del eje Z |
mm |
550 |
|
Distancia desde el centro del husillo hasta el riel guía de la columna |
Distancia entre husillos superficie central y de la columna |
mm |
590 |
|
Distancia desde la cara final del husillo hasta la mesa de trabajo |
Distancia entre la punta del husillo y superficie de la mesa |
mm |
130-660 |
|
Banco de trabajo con ranura en T |
Ranura en T |
|
5-18*90 |
|
Portaherramientas de husillo |
Cono del husillo |
mm |
BT40 |
|
Velocidad del husillo |
Velocidad máxima del husillo |
r/min |
8000 (opcional: 10000) |
|
Potencia del motor del husillo |
Potencia del motor principal |
kilovatios |
7.5 |
|
Servomotor del eje XYZ |
Par del servomotor del eje X/Y/Z |
Nuevo Méjico |
15/15/18 |
|
Método de conexión del motor XYZ |
Conexión del motor X/Y/Z |
|
Directo |
|
Carril guía del eje XYZ |
Forma de riel guía X/Y/Z |
|
carril de 3 ejes carril guía lineal de 3 ejes |
|
Carga máxima del banco de trabajo |
Carga máxima de la tabla |
kilogramo |
600 |
|
Capacidad del almacén de herramientas |
Cambiador automático de herramientas |
|
Sombrero 16 tipo sin brazos (opcional: disco tipo 24 brazos) |
|
Peso máximo de la herramienta |
Peso máximo de la herramienta |
kilogramo |
8 |
|
Longitud máxima de la herramienta |
Longitud máxima de la herramienta |
mm |
250/350 |
|
Diámetro máximo de la herramienta |
Diámetro máximo de la herramienta |
mm |
100 (Adyacente)/150 (Separado) |
|
Velocidad de movimiento rápido XYZ |
Desplazamiento rápido del eje X/Y/Z |
m/min |
24/24/20 |
|
velocidad de avance de corte |
Velocidad de avance de corte |
m/min |
10 |
|
Precisión de posicionamiento XYZ |
Precisión de la posición |
mm |
±0,0075 |
|
Precisión de posicionamiento repetido XYZ |
Precisión de posicionamiento repetida |
mm |
±0,005 |
|
Dimensiones de la máquina |
Dimensión de la máquina |
mm |
2900*2400*2750 |
|
Peso de la máquina |
Peso de la máquina |
kilogramo |
5200 |
