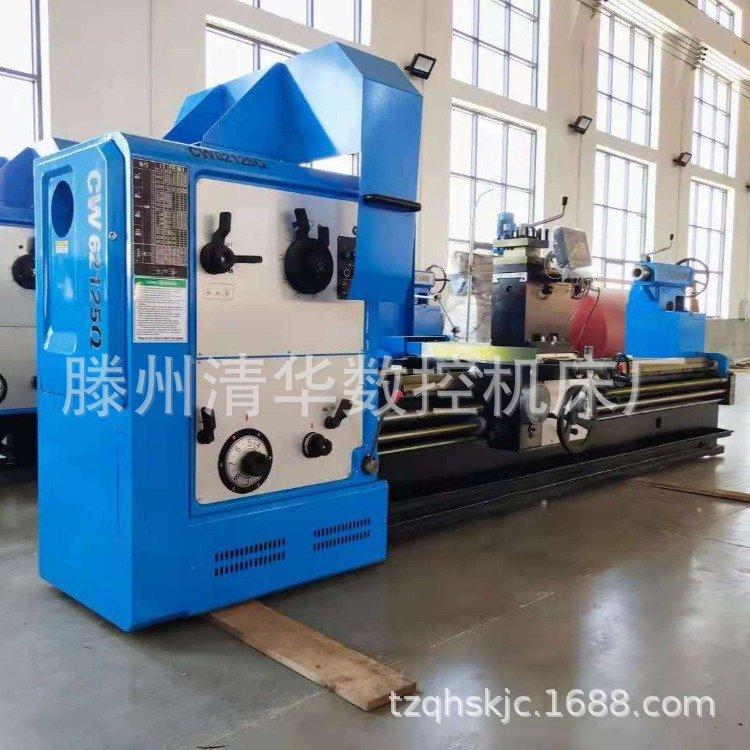

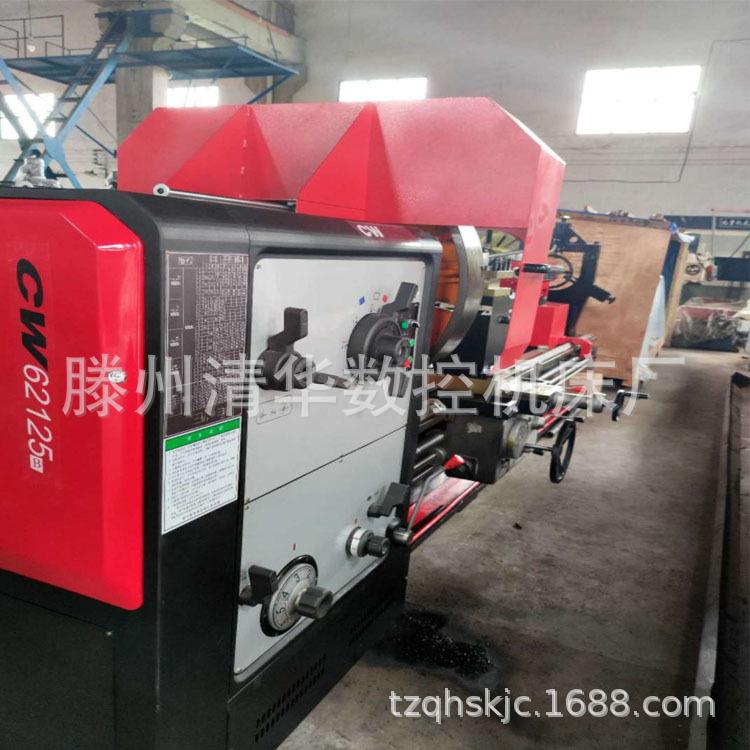

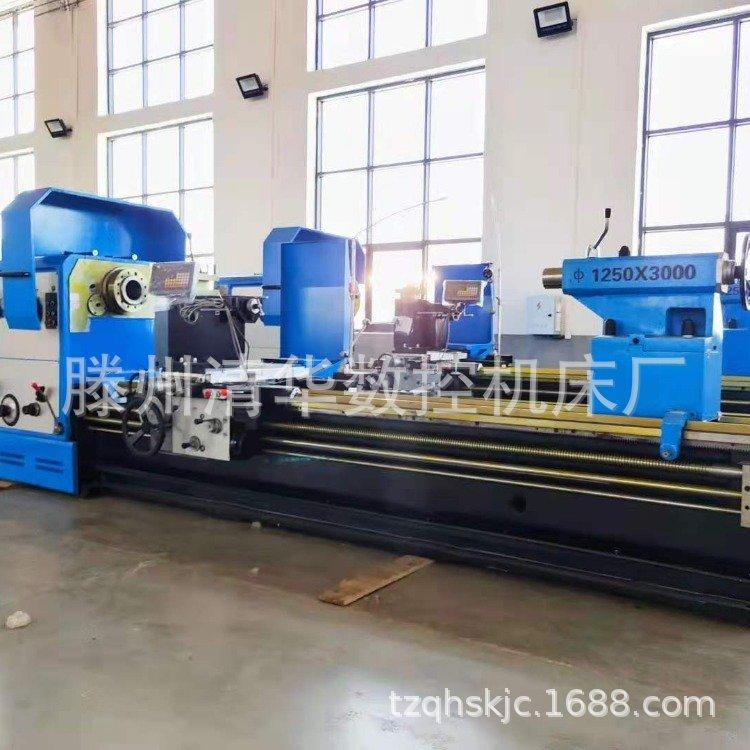

Suministro de torno horizontal de servicio pesado CW62125, torno grande de corte pesado, torno hidráulico de servicio pesado CW61125, torno ordinario de servicio pesado
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo

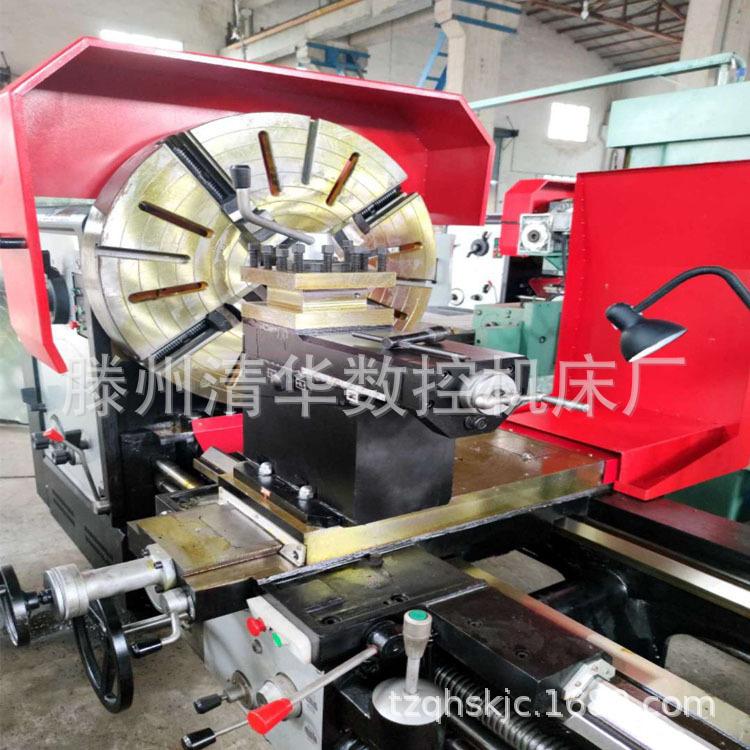

Esta serie de tornos tiene alta potencia, rigidez y un amplio rango de regulación de velocidad del husillo. Son adecuados para el corte. Pueden tornear caras de extremo, círculos externos, agujeros internos y varias roscas en métrico, imperial, módulo y paso diametral. También pueden realizar taladrado, mandrinado, boring y otros procesos. El frenado y la dirección de giro del husillo (adelante y atrás) se controlan hidráulicamente, y la velocidad de primer nivel se puede cambiar sin detener la máquina presionando un botón. El cabezal se lubrica con aceite a presión y hay varios rangos de velocidad del husillo para que los usuarios elijan. Hay un mecanismo de seguridad en la caja de correderas para evitar que el torno se dañe debido a sobrecarga. El portaherramientas superior se puede usar para mecanizar conos cortos, y el movimiento combinado de la alimentación longitudinal y la alimentación del portaherramientas superior se puede usar para mecanizar conos largos. Las guías de la bancada se endurecen superficialmente para aumentar la vida útil de las guías. Las manijas de operación del torno están centralizadas y son fáciles de usar.
La bancada del torno adopta una placa de costilla doble de pared lateral de gran ancho, y la placa de costilla interior adopta una estructura combinada de costilla en forma de caja e inclinada. La rigidez general es un tercio mayor que la de la estructura de costilla en forma de puerta de pared simple. La operación está centralizada, la corredera está equipada con un mecanismo de movimiento rápido y se utiliza una sola manija para la operación visual; la conversión de avance y retroceso y el freno del husillo se controlan hidráulicamente. El torno tiene rigidez estructural y rigidez de transmisión uniformes, precisión estable y puede realizar corte. La superficie de deslizamiento inferior del riel de la bancada adopta una estructura de incrustación resistente al desgaste TSF, y el sistema de lubricación es una caja de circulación externa, lo que mejora la precisión del procesamiento. El agujero del husillo es de 104 mm, y el contrapunto está equipado con un dial y líneas grabadas, que son intuitivos de usar y fáciles de limpiar y mantener.
600 parámetros de riel:
|
Especificaciones y modelos |
CW62125 |
|
|
Diámetro de rotación en la cama |
mm |
1250 |
|
Diámetro de rotación del portaherramientas |
mm |
1400 |
|
Longitud de la pieza de trabajo |
mm |
1500, 3000, 4000, 5000-15000 |
|
Diámetro de rotación interior de la ranura del sillín/ancho efectivo |
mm |
1300/310 |
|
Diámetro del orificio pasante del husillo y tipo de cabezal del eje |
mm |
φ104; D11 (serie B) φ130; D11 (serie C) |
|
Cono frontal y cono superior de orificio pasante de husillo |
mm |
φ120 (serie B) φ140 (serie C) Nº 5 de Mohs |
|
Serie y rango de velocidades del husillo |
r/min |
18 tipos 4.8-640 |
|
Magnitud y rango de avance longitudinal |
mm/r |
64 especies 0,05-24,3 |
|
Rango 1:1 |
mm/r |
0,1-1,52 |
|
Rango 16:1 |
mm/r |
1.6-24.3 |
|
Gama de microalimentación mediante intercambio de engranajes |
mm/r |
0,06-0,912 |
|
Relación entre la alimentación transversal y la alimentación longitudinal |
1/2 |
|
|
Velocidad de movimiento rápido de la silla de montar |
mm/min |
4000 |
|
Paso de tornillo de máquina herramienta |
mm |
12 (métrico) 1/2" (imperial) |
|
Número y rango de tipos de roscas métricas |
mm |
50 tipos 1-240 (y 14 hilos no estándar) |
|
Número y rango de roscas en pulgadas |
26 tipos 14-1 tpi |
|
|
Número y rango de subprocesos del módulo |
mm |
53 tipos 0,5-120 |
|
Número y rango de roscas de paso de diámetro |
24 tipos de 28-1 DP |
|
|
Recorrido horizontal del marco de la cuchilla inferior |
mm |
500 |
|
Carrera de apoyo de la herramienta superior |
mm |
200 |
|
Recorrido del manguito del contrapunto |
mm |
250 |
|
Cono de manguito de contrapunto |
Mohs n.° 5 |
|
|
Ancho del riel guía de la bancada del torno y dureza de temple |
mm |
600RC52 |
|
potencia del motor principal |
kilovatios |
11 o 15 |
|
Potencia del motor rápida |
kilovatios |
1.1 |
|
Potencia del motor de la bomba de enfriamiento |
o |
90 |
|
Ancho de la máquina × alto / ancho del embalaje × alto |
mm |
1550×1630/ |
|
Longitud de la máquina/longitud de la caja de embalaje |
||
|
Longitud de la pieza de trabajo |
||
|
750 |
mm |
|
|
1500 |
mm |
3700/3900 |
|
2000 |
mm |
|
|
3000 |
mm |
5250/5400 |
|
4000 |
mm |
6250/6450 |
|
5000 |
mm |
7250/7630 |
|
Peso neto de la máquina herramienta |
||
|
Longitud de la pieza de trabajo |
||
|
750 |
mm |
|
|
1500 |
mm |
5500/6350 |
|
2000 |
mm |
|
|
3000 |
mm |
6100/7250 |
|
4000 |
mm |
6700/8150 |
|
5000 |
mm |
7500/9200 |
|
ancho de la cama |
mm |
600 |
|
soporte de carga |
kilogramo |
2000 |
Parámetros del riel 755:
|
CW62125B |
||
|
El diámetro de rotación de la pieza de trabajo sobre la bancada. |
mm |
1250 |
|
Longitud de la pieza de trabajo |
mm |
1500/3000/ |
|
La pieza de trabajo de la pieza de trabajo en el marco de la cuchilla |
mm |
850 |
|
Diámetro del orificio del husillo |
mm |
130 |
|
Cono frontal del orificio del husillo |
Sistema público 140 |
|
|
Número de velocidad del husillo hacia adelante |
amable |
21 |
|
Inversión de la velocidad del husillo |
amable |
12 |
|
Rango de velocidad del husillo (los siguientes grupos de velocidad son seleccionados por el usuario al realizar el pedido) |
||
|
n1* |
||
|
Adelante |
r/min |
3.15-315 |
|
contrarrestar |
r/min |
3.5-278 |
|
n2 |
||
|
Adelante |
r/min |
2-200 |
|
contrarrestar |
r/min |
2.24-178 |
|
Rango de avance del portaherramientas por revolución del husillo |
amable |
56 |
|
retrato |
mm |
0,1-12 |
|
Horizontal |
mm |
0,05-6 |
|
Portaherramientas superior |
mm |
0,025-3 |
|
Rango de paso de rosca métrica |
44 tipos 1-120 |
|
|
Rango de roscas en pulgadas |
31 tipos de 24-1/4t.pi |
|
|
Rango de hilos del módulo |
mm |
45 tipos 0,5-60 |
|
Rango de diámetro de rosca |
38 tipos 1/2-56DP |
|
|
Viaje en silla de montar |
mm |
La longitud máxima de la pieza de trabajo se reduce en un 50 |
|
Recorrido horizontal del marco de la cuchilla inferior |
mm |
520 |
|
Itinerario de guión de hoja media |
mm |
|
|
Carrera de apoyo de la herramienta superior |
mm |
300 |
|
Portaherramientas de rápida velocidad de movimiento longitudinal |
mm/min |
3740 |
|
Portaherramientas de movimiento rápido horizontal |
mm/min |
1870 |
|
Portaherramientas intermedio |
mm/min |
935 |
|
Diámetro del manguito del contrapunto |
mm |
160 |
|
Recorrido del manguito del contrapunto |
mm |
300 |
|
Cono de manguito de contrapunto |
kilovatio |
Mohs n.° 6 |
|
potencia del motor principal |
kilovatio |
número 22 |
|
Dimensiones de la máquina herramienta |
||
|
largo |
mm |
Pieza de trabajo de posgrado |
|
Ancho |
mm |
2150 |
|
alto |
mm |
1700/1825 |
|
ancho de la cama |
mm |
755 |
|
soporte de carga |
kilogramo |
6000 |
|
Peso neto de la máquina herramienta |
||
|
1,5 m |
kilogramo |
9200/10200 |
|
3 metros |
kilogramo |
10700/11900 |
|
5 metros |
kilogramo |
13000/14500 |
|
6 metros |
kilogramo |
13700/15400 |
|
7 metros |
kilogramo |
14700/16300 |
|
8 metros |
kilogramo |
15700/17200 |
|
9 metros |
kilogramo |
16500/18000 |
|
10 metros |
kilogramo |
17300/18800 |
|
11 metros |
kilogramo |
18900/20400 |
|
12 metros |
kilogramo |
19700/21200 |
|
13 metros |
kilogramo |
20500/22000 |
|
14 metros |
kilogramo |
21300/22800 |
|
15 metros |
kilogramo |
22100/23600 |
