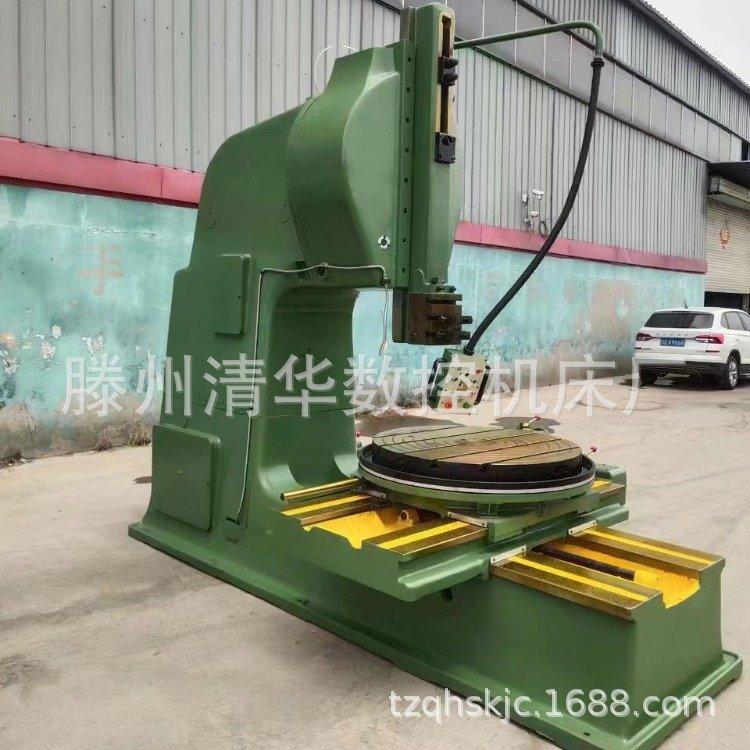

Tsinghua Cnc B5040/5050/5063 Maquinaria de Inserción Vertical Procesamiento Rendimiento Estable Se Puede Agregar con Pantalla Digital
Cantidad
Características:
1.Esta máquina se utiliza para procesar planos, perfiles y chaveteros de varias piezas y es más adecuada para talleres de producción de piezas únicas o de lotes pequeños.
2.El mecanismo de rotación principal convierte el movimiento rotatorio del engranaje de vástago en el movimiento alternativo del ariete. El banco de trabajo puede moverse longitudinalmente, transversalmente y rotar, y puede alimentarse automática y manualmente con rapidez. Cuando el banco de trabajo encuentra un obstáculo, detiene automáticamente la alimentación y limita el seguro.
3.La máquina herramienta se pone en marcha y se utiliza para la rotación y la indexación de la mesa de trabajo para procesar las piezas de acuerdo con la indexación requerida.
4.Esta máquina herramienta está bien diseñada, estandarizada, es universal, serializada, altamente automatizada, tiene un diseño razonable, es compacta y bien coordinada, tiene una apariencia hermosa y es fácil de mantener.
5.La máquina herramienta está lubricada por una bomba de aceite y se suministra aceite a través de tuberías a varios puntos de lubricación, lo que facilita el ajuste.
6.El equipo eléctrico de la máquina herramienta está instalado en la cama detrás de la cama inferior, y hay un botón centralizado en la cama superior, que es seguro y confiable.
7.Se podrán suministrar otras condiciones de suministro de energía propuestas por el usuario según pedidos especiales previa negociación.
Especificaciones técnicas:
|
Modelo de máquina |
B5040 |
unidad |
|
Gran longitud de inmersión |
400 |
mm |
|
Número de reciprocidad del ariete por minuto |
20、32、50、80 |
N°/min |
|
Distancia de ajuste vertical del ariete |
420 |
mm |
|
Ángulo de inclinación del ariete |
0-8 |
° |
|
Distancia desde la superficie de apoyo del cabezal de la herramienta hasta la pared frontal de la cama |
600 |
mm |
|
Diámetro del banco de trabajo |
Φ630 |
mm |
|
Ángulo de rotación del banco de trabajo |
360 |
° |
|
La distancia desde la mesa de trabajo hasta el extremo inferior de la corredera |
620 |
mm |
|
Distancia de movimiento longitudinal de la mesa de trabajo |
560 |
mm |
|
Distancia de movimiento horizontal de la mesa de trabajo |
535 |
mm |
|
Rango de alimentación vertical y horizontal de la mesa de trabajo |
0,054-1,24 |
mm |
|
Rango de rotación del banco de trabajo |
0,035°~0,085° |
° |
|
Tamaño de la hoja(Ancho*alto) |
25×40 |
mm |
|
Capacidad de carga del banco de trabajo |
500 |
kilogramo |
|
Potencia del motor principal |
3/960 |
KW、r/min |
|
Potencia y velocidad del motor rápidas |
0,75、1390 |
KW、r/min |
|
Peso neto de la máquina herramienta |
2900 |
kilogramo |
|
Dimensiones de la máquina herramienta (largo, ancho y alto) |
1970×1365×2310 |
mm |
