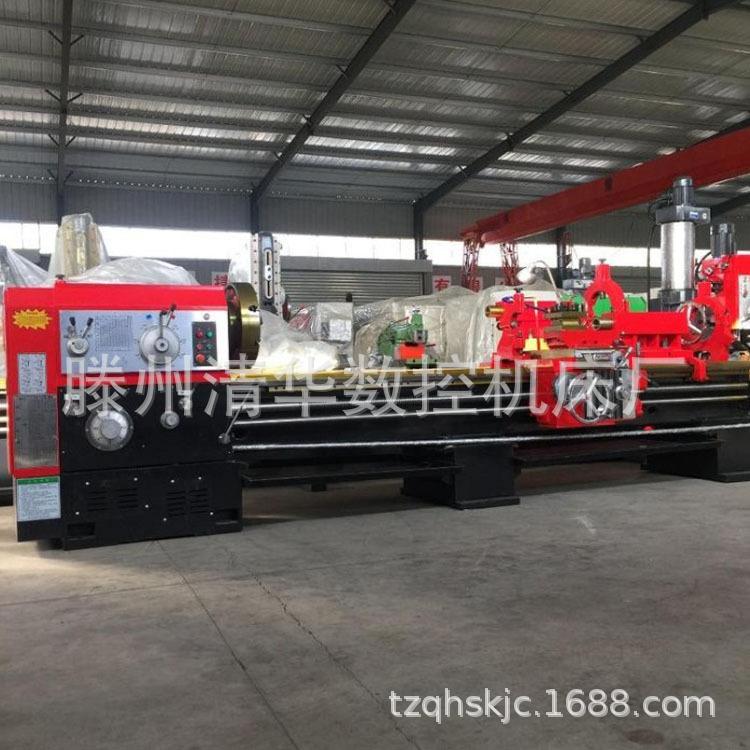

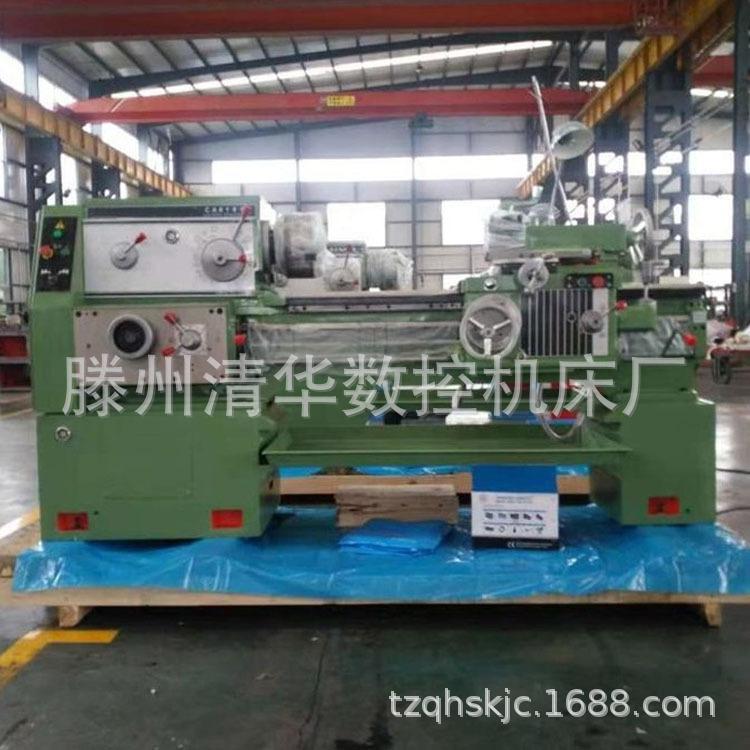

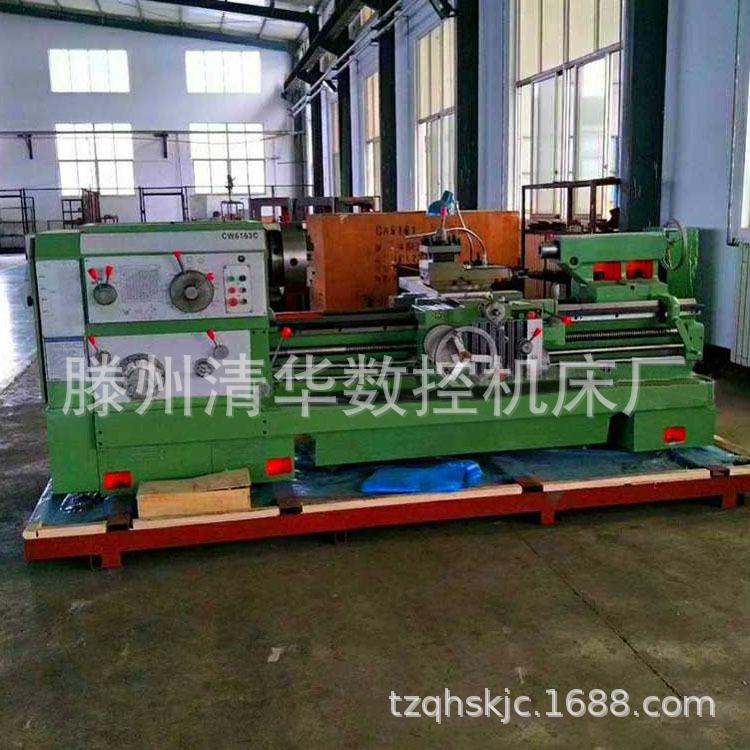

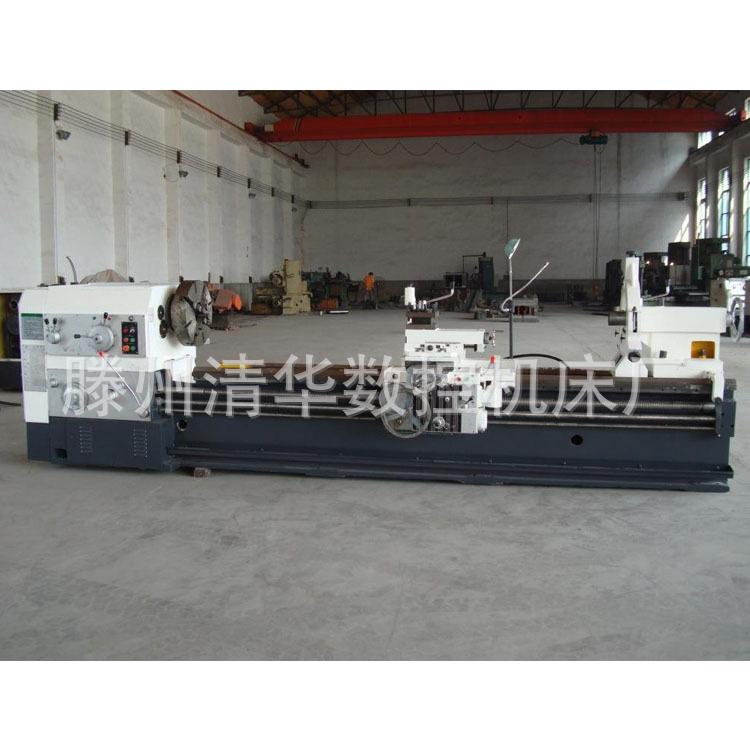

Suministrado Directamente por el Fabricante, Torno Ordinario de Trabajo Pesado Cw6163, Torno Horizontal de Metalurgia de Gran Diámetro Cw6163X3000
Cantidad
Este torno se utiliza principalmente para tornear superficies cilíndricas internas y externas, superficies cónicas y otras piezas giratorias. Puede procesar varias roscas métricas, imperiales, modulares y de paso diametral de uso común, y puede dibujar ranuras de aceite y chaveteros.
1. La cama cuenta con una placa lateral ancha de doble refuerzo, y la placa frontal interior presenta una estructura combinada de refuerzo en forma de caja y oblicua. La rigidez general es un tercio mayor que la de la estructura de refuerzo de una sola pared con forma de puerta.
2. La operación está centralizada, la corredera está equipada con un mecanismo de movimiento rápido y la operación se controla intuitivamente mediante una sola manija; la conversión hacia adelante y hacia atrás del husillo y el freno se controlan hidráulicamente.
3. El torno tiene alta rigidez estructural y rigidez de transmisión, precisión estable y puede realizar cortes.
4. La superficie inferior de la bancada adopta una estructura de incrustación resistente al desgaste TSF, que es fácil de mover; el sistema de lubricación es de circulación externa, lo que mejora la precisión del mecanizado. 5. El agujero del husillo es grande y puede pasar barra de 4"; el contrapunto está equipado con un dial y líneas grabadas para un uso intuitivo; la máquina herramienta tiene una apariencia ordenada y hermosa y es fácil de limpiar y mantener.
Parámetros técnicos:
|
proyecto |
unidad |
Especificación |
|
|
modelo |
— |
CW6163B |
|
|
Diámetro de rotación en la cama |
mm |
630 |
|
|
Diámetro de rotación del portaherramientas |
mm |
350 |
|
|
Longitud de la pieza de trabajo |
mm |
1500 |
|
|
Diámetro del orificio pasante del husillo y tipo de cabezal del eje |
mm |
104, D11 |
|
|
Diámetro del agujero cónico delantero del husillo y cono central |
mm |
120, Mohs No.5 |
|
|
Serie y rango de velocidades del husillo |
r/min |
7.5-1000 (18 tipos) |
|
|
Magnitud y rango de avance longitudinal |
Rango 1:1 |
mm/r |
0,06-1,52 (32 tipos) |
|
Rango 16:1 |
1.6-24.3 (32 tipos) |
||
|
Gama de microalimentación mediante intercambio de engranajes |
mm/r |
0,06-0,912 |
|
|
Relación entre la alimentación transversal y la alimentación longitudinal |
— |
1/2 |
|
|
Sillín de alta velocidad |
mm/min |
4000 |
|
|
Paso de tornillo de máquina herramienta |
mm |
12 |
|
|
Tipo y rango de hilos |
Rosca métrica |
mm |
1-240 (50 tipos) |
|
Hilo imperial |
tpi |
14-1 (26 tipos) |
|
|
Hilo del módulo |
mm |
0,5-120 (53 tipos) |
|
|
Diámetro del paso de rosca |
tpi |
28-1 (24 tipos) |
|
|
Recorrido horizontal del marco de la cuchilla inferior |
mm |
315 |
|
|
Carrera de apoyo de la herramienta superior |
mm |
200 |
|
|
Recorrido de la manga del extremo de la cama |
mm |
250 |
|
|
Conicidad del manguito del extremo |
— |
Mohs No. 5 |
|
|
Ancho del riel guía de la bancada del torno y dureza de temple |
mm |
550 RC52 |
|
|
Dureza de la barandilla de la cama |
RC |
52 |
|
|
potencia del motor principal |
kilovatios |
11 |
|
|
Potencia del motor rápida |
kilovatios |
1.1 |
|
|
Potencia del motor de la bomba de enfriamiento |
kilovatios |
0.9 |
|
|
Peso neto de la máquina/peso bruto de la máquina |
kilogramo |
3700/4700 |
|
|
Dimensiones de la máquina herramienta (largo x ancho x alto) |
mm |
3690×1380×1450 |
|
Recordatorio: Los atributos y precios del producto son solo de referencia, bienvenido a consultar para obtener más detalles.
