Suministro de Tornos de Cabeza Grande C6016, Tornos de Cabeza Grande CNC C6020, Tornos para Bridas de Servicio Pesado, Platos Grandes, Rotación a Baja Velocidad

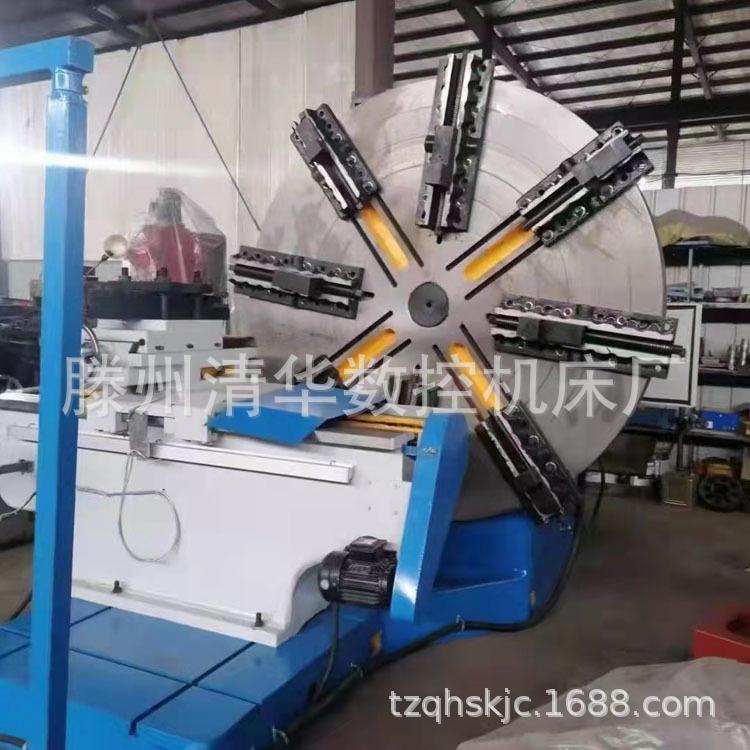

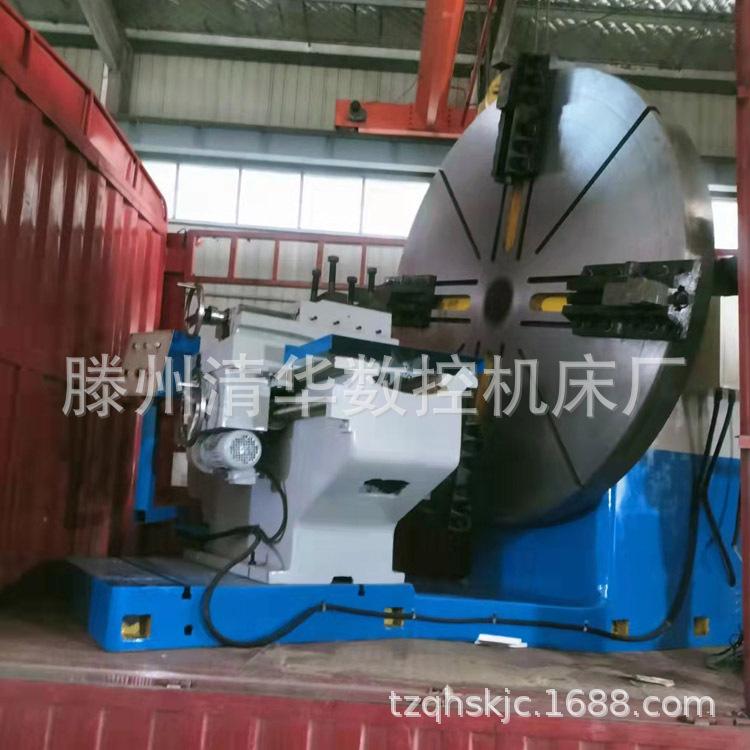

Torno de pie CW1600 1. El riel base adopta una estructura rectangular con una gran luz y alta rigidez, lo cual es adecuado para corte a baja velocidad y carga pesada.

2. La estación de operación está instalada en la posición de la pata de la cama delantera, lo que es fácil de operar y tiene una apariencia coordinada.

3. La estructura de la máquina herramienta utiliza un riel guía de bancada con el husillo del cabezal perpendicular al movimiento del carro. El cabezal y la bancada transversal están conectados en la misma base, que cuenta con una estructura de guía en forma de montaña y permite ajustar manualmente el movimiento transversal del carro.

4. Las piezas fundidas de la máquina herramienta se someten a envejecimiento por vibración para eliminar la tensión interna. La bancada también se somete a temple ultrasónico y rectificado de rieles guía.

5. Esta máquina tiene alta capacidad de carga, rigidez y fácil operación. Puede tornear las superficies cilíndricas interiores y exteriores, las caras de extremo, los arcos y otras superficies de conformado de diversas piezas. Es un equipo ideal para procesar diversos moldes para neumáticos y piezas grandes de disco plano y anillo.

La máquina herramienta es razonable, fiable en su rendimiento, sólida en su estructura, fácil de mantener, de bajo consumo energético, con gran par motor, con avance vertical y horizontal, automatización y un amplio rango de ajuste de avance rápido y lento. La bancada se puede ajustar arbitrariamente hacia adelante, atrás, izquierda y derecha.

El eje principal del cabezal se divide en: compuesto por rodamientos. Rendimiento de suministro cw2000, cw2500, cw1600 torno de piso. Adecuado para equipos de minería, el eje principal del cabezal de procesamiento de bridas se divide en: compuesto por rodamientos. Parámetros del proyecto

Cama (largo × ancho): 1600 × 505mm 1600 × 505mm

Carrera horizontal de la placa de flujo grande: 850 mm

Recorrido longitudinal de la placa de flujo pequeño: 495 mm

Diámetro del disco: 1600/1800mm

Diámetro de rotación de la pieza de trabajo: 1600 mm

Dimensiones totales (largo × ancho × alto): 2400 × 1550 × 1980 mm

Peso de la máquina: 5800kg

Esta máquina herramienta es adecuada para mecanizar moldes para neumáticos, maquinaria minera, diversas bridas, accesorios para tuberías y válvulas, recipientes a presión, maquinaria textil y piezas de trabajo grandes y de forma circular. Algunas estructuras locales de la máquina herramienta se mejoran constantemente, pero las instrucciones generalmente no se modifican. Por favor, tenga en cuenta esto. La operación es cómoda y sencilla, la intensidad de trabajo es baja, el consumo de energía es pequeño y es fácil de mantener.

Parámetros del proyecto Velocidad del husillo 6 velocidades (motor de 8 niveles) 9 rpm, 15 rpm, 22 rpm, 35 rpm, 47 rpm, 75 rpm Velocidad del husillo 6 velocidades (motor de 6 niveles) 13 rpm, 21 rpm, 30 rpm, 48 rpm, 65 rpm, 105 rpm Potencia del motor principal: 11KW 380V 6, 8 niveles, los usuarios pueden elegir velocidad de avance rápida o lenta Potencia del motor: 1.1KW Relación de velocidad: 125 rpm-1250 rpm
