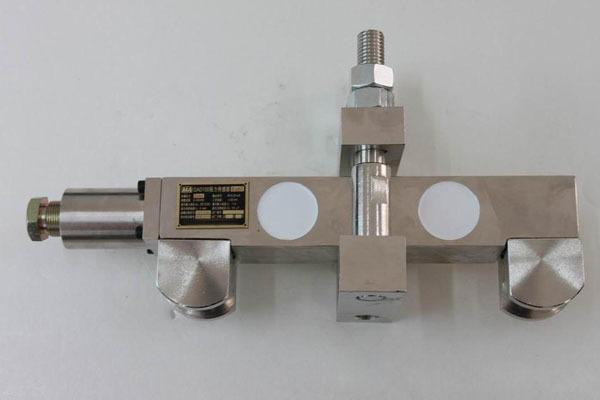

Introducción del sensor de tensión para minería GAD

El sensor de tensión minera GAD se utiliza principalmente para detectar la tensión de las cintas transportadoras en minas de carbón subterráneas y la fuerza de los cables de acero utilizados para la tracción de los cables de acero.

El sensor de tensión minero GAD se puede usar con la caja de control eléctrico del dispositivo de protección del transportador de banda, puede realizar pruebas dinámicas de la tensión de la banda, realizar protección contra caída de tensión de la banda, protección contra aterrizaje del martillo de tensión de la banda, y puede controlar el dispositivo de ajuste de tensión de la banda de la máquina para lograr el ajuste automático de la tensión de la banda de la máquina, de modo que el equipo de transporte pueda funcionar durante mucho tiempo en un estado ideal. Una característica significativa es que resuelve el problema de que la fuerza de tensado de la banda no puede adaptarse automáticamente durante el proceso de arranque y el proceso de cambio de carga de la máquina de banda.

Significado del modelo del sensor de tensión minera GAD

Por ejemplo: sensor de tensión minera GAD80

Sensor G

A——Objeto de detección: Tensión

D——Principio de funcionamiento: electrónico

80——Rango de medición (KN)

Tipo a prueba de explosiones: intrínsecamente seguro para minería

Marca a prueba de explosiones: ExibⅠ

Condiciones de trabajo del sensor de tensión minera GAD

1. Temperatura ambiente: 0~40℃;

2. Humedad relativa del ambiente circundante: ≤95%;

3. Presión atmosférica: 86~106kpa;

4. Nivel de contaminación III;

5. Lugares con gases explosivos como polvo de carbón y metano;

6. Ningún lugar con fuerte corrosión.

Características estructurales y principio de funcionamiento del sensor de tensión minera GAD

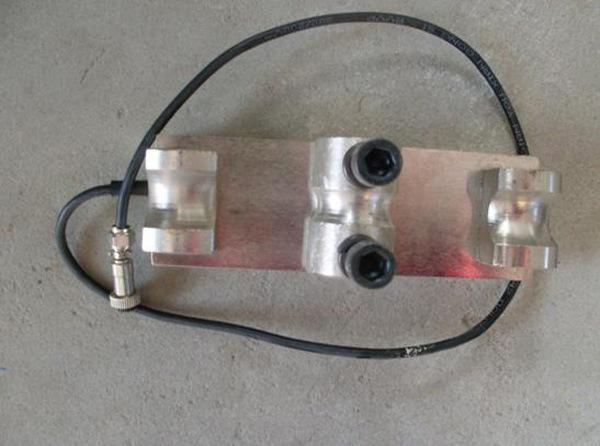

El sensor de tensión para minería GAD consta de tres partes: el cuerpo del extensómetro, el extensómetro y el circuito de transmisión. Su estructura es completamente sellada. Las principales funciones de cada parte son las siguientes:

⑴Medidor de tensión: convierte la presión o fuerza medida en una señal eléctrica;

⑵Circuito de transmisión: amplifica y procesa la señal eléctrica enviada desde el medidor de tensión y emite una señal personalizada;

⑶ Cuerpo del medidor de tensión: transmite fuerza y protege el medidor de tensión y el circuito de transmisión de la erosión por sustancias ambientales externas.

Principio de funcionamiento: El sensor de tensión para minería GAD detecta el objeto medido mediante un extensómetro, lo que provoca la deformación del cuerpo del sensor debido a la fuerza aplicada. Reacciona al cambio de fuerza del objeto medido al circuito de transmisión y transmite una señal eléctrica proporcional a dicho cambio. Al combinarse con equipos relacionados, ofrece protección contra alarmas y un ajuste automático cuando la tensión excede el rango especificado.

Principales indicadores técnicos del sensor de tensión minera GAD

Grado de protección del recinto: IP54.

Voltaje de trabajo UiDC12V (cuando se utiliza bajo tierra en minas de carbón, debe estar alimentado por una fuente de alimentación intrínsecamente segura).

Sensor de tensión modelo GAD10

Rango de medición 0～10T

Corriente de trabajo Ii≤50mA.

Precisión ±3%.

Peso ≤3kg.

Las dimensiones totales son 178×96×42 mm.

El modo de señal de salida es una señal de frecuencia de 200 ~ 1000 Hz.
