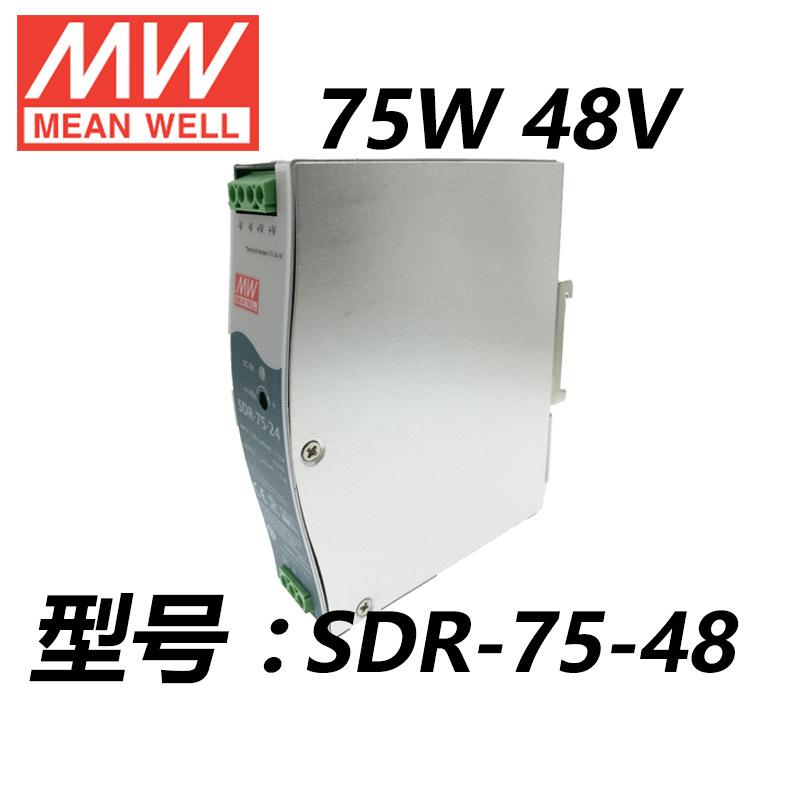

Mingwei SDR-75-48v75W salida de grupo único ajuste PFC carril DIN Mingwei fuente de alimentación conmutada para carril

Descripción del producto SDR-75-48
Los productos de la serie de rieles guía de bajo volumen tienen una eficiencia de hasta el 94%. Además de poder proporcionar potencia a plena carga de forma continua, también pueden proporcionar una sobrecarga del 50% durante 3 segundos a una temperatura ambiente de 60°C solo por ventilación natural. El diseño delgado ahorra valioso ancho de espacio de instalación del riel guía, lo que ahorra mucho espacio en comparación con los productos de la generación anterior. Para satisfacer las necesidades de las industrias marina y de fabricación de semiconductores, la serie SDR cuenta con las certificaciones UL, CUL.TUV y CE, así como las correspondientes certificaciones GL y SEMI F47.
Características Principales del SDR-75-48
Voltaje de entrada CA de rango completo universal
Circuito de corrección de factor de potencia activo incorporado, factor de potencia >0.99 a 115 Vca; >0.93 a 230 Vca
Montado en riel DIN TS35/7.5 o 15
Con protección contra cortocircuitos/protección contra sobrecarga/protección contra sobretensión/protección contra sobrecalentamiento
Certificación de seguridad internacional UL/CUL/TUV/CB/CE
Pasa los estándares GL y SEMIF47
Alta eficiencia (90%)
Circuito limitador de corriente constante incorporado
Con capacidad de sobrecarga del 150%
El LED indica el estado de funcionamiento
Cumple con las normas UL508 (equipo de control industrial)
EN61000-6-2 (EN50082-2) capacidad industrial anti-interferencia
Señal de contacto de relé DC OK incorporada
Refrigeración por ventilación natural
Frecuencia de conmutación 85KHz
Prueba de envejecimiento a plena carga del 100 %
Adopte un proceso sin plomo y cumpla con los requisitos de protección ambiental RoHS.
Marca Taiwan Mean Well, fabricado en fábrica de Taiwán
3 años de garantía

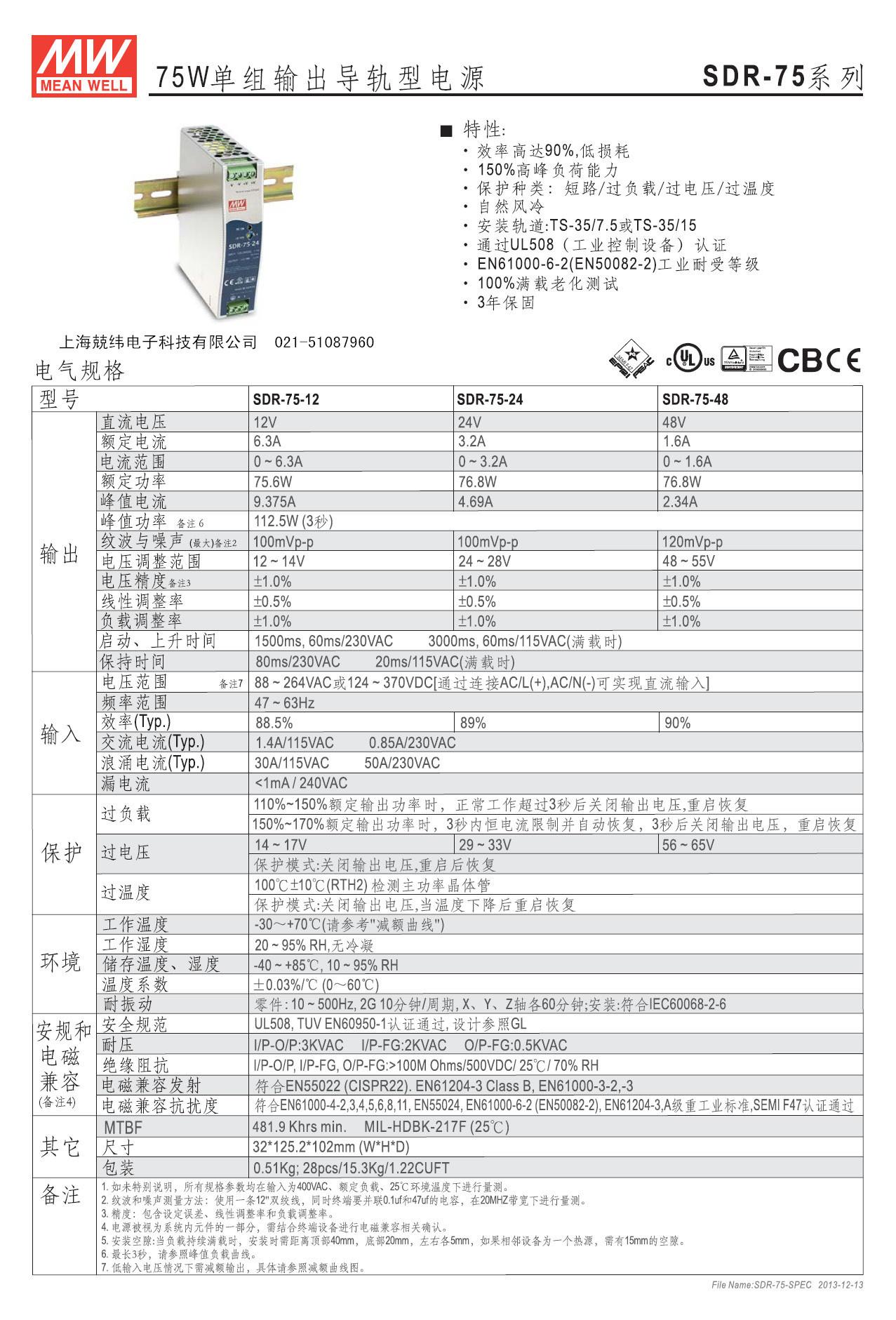

Parámetros Principales del SDR-75-48

Rango de salida CC 48V, 0～1.6A
Precisión del voltaje de salida ±1%
Ondulación 120mV
Eficiencia 90%

Rango de voltaje de entrada: 90～264VAC/124～370VDC
Corriente de irrupción en frío al arrancar 40A/115V, 80A/230V
Rango de ajuste de voltaje 12V: 12～14V, 24V: 24～28V, 48V: 48～55V
Protección contra sobrecarga: Cuando la carga es del 110% al 150% de la carga nominal, el voltaje de salida se apaga después de 3 segundos; cuando es del 150% al 170%, la corriente constante se limita durante 2 segundos, y luego el voltaje de salida se apaga y se restaura automáticamente.
Protección contra sobretensión 12V: 14～17V; 24V: 29～33V; 48V: 56～65V, apaga el voltaje de salida, reinicia y restablece
Protección contra sobrecalentamiento: Cuando la temperatura del disipador de calor alcanza los 105℃±5%, el voltaje de salida se apaga y se recupera automáticamente después de que la temperatura desciende.
Tiempo de subida y mantenimiento al arranque 230VAC carga completa 1500ms, 60ms, 80ms
Características de aislamiento: entre entrada y salida: 3KVac, entre entrada y carcasa: 2KVac, entre salida y carcasa: 0.5KVac, 1 minuto

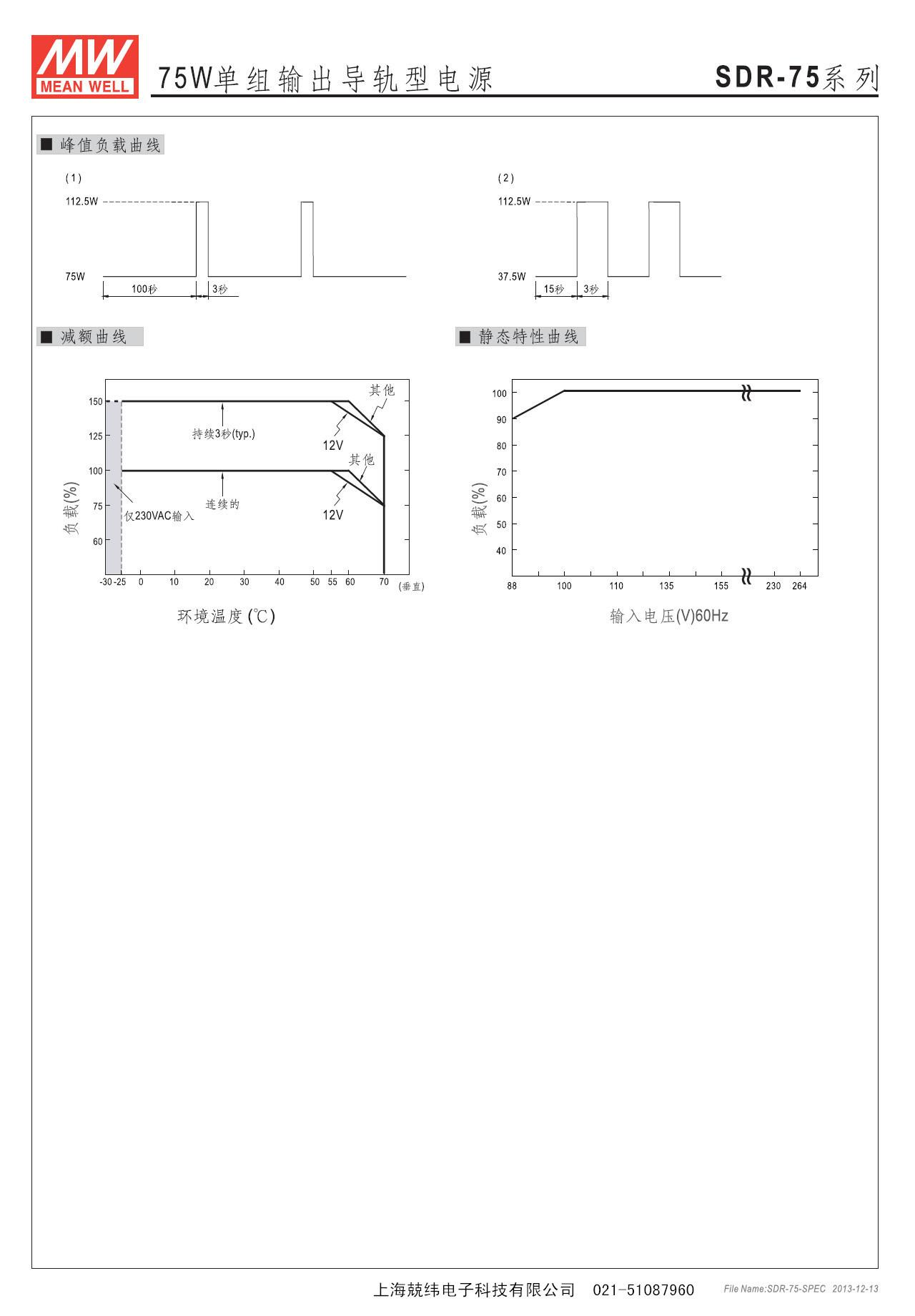

Temperatura de funcionamiento -30～70℃ (consulte la curva de reducción de temperatura)
Resistencia a la vibración 10~500Hz, 2G 10 minutos/ciclo, 60 minutos para cada eje de XYZ, la instalación cumple con IEC60068-2-6
Certificación de seguridad aprobada UL508, TUV UL60950-1, certificación GL
Estándar de compatibilidad electromagnética emisión: EN55022 (CISPR22) clase B, armónicos: EN61000-3-2, -3
Estándares de compatibilidad electromagnética: EN61000-4-2,3,4,5,6,8,11,ENV50204,ENV55024,EN61000-6-1, EN61000-6-2 (EN50082-2), EN61204-3, Estándar de industria pesada Clase A, SEMI F47, GL
MTBF≥481,900 horas, MIL-HDBK-217F (25°C)
Método de cableado Terminal de entrada: 3 puntos. Terminal de salida: 8 puntos terminal de tornillo DIN
Número de Caso

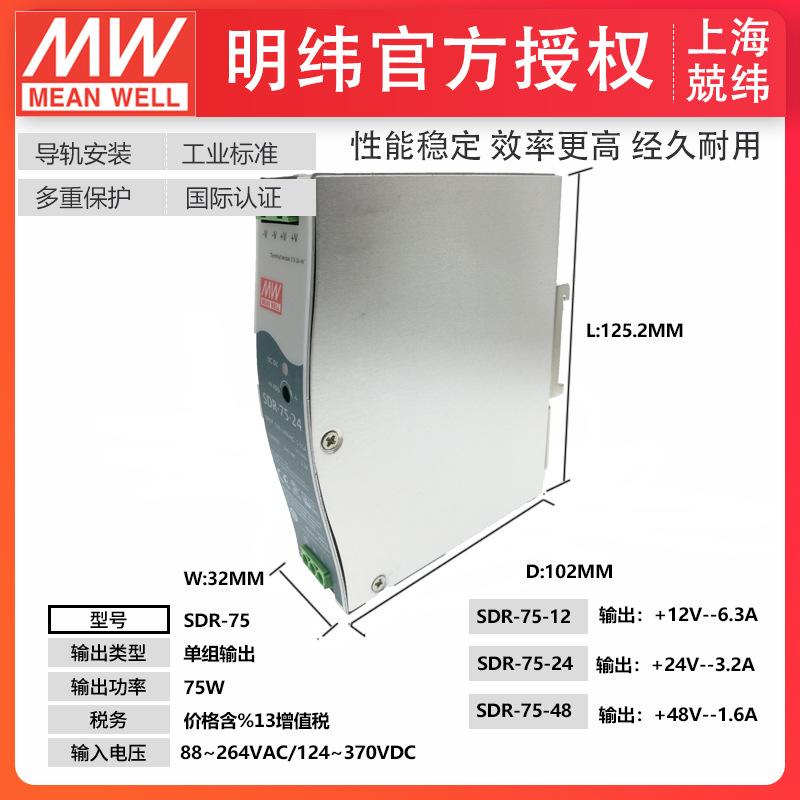

Dimensiones: 32×125.2×102 mm (ancho×alto×profundidad)
Peso y embalaje 0.51 kg, 28 piezas por caja 15.3 kg, 0.0354 metros cúbicos

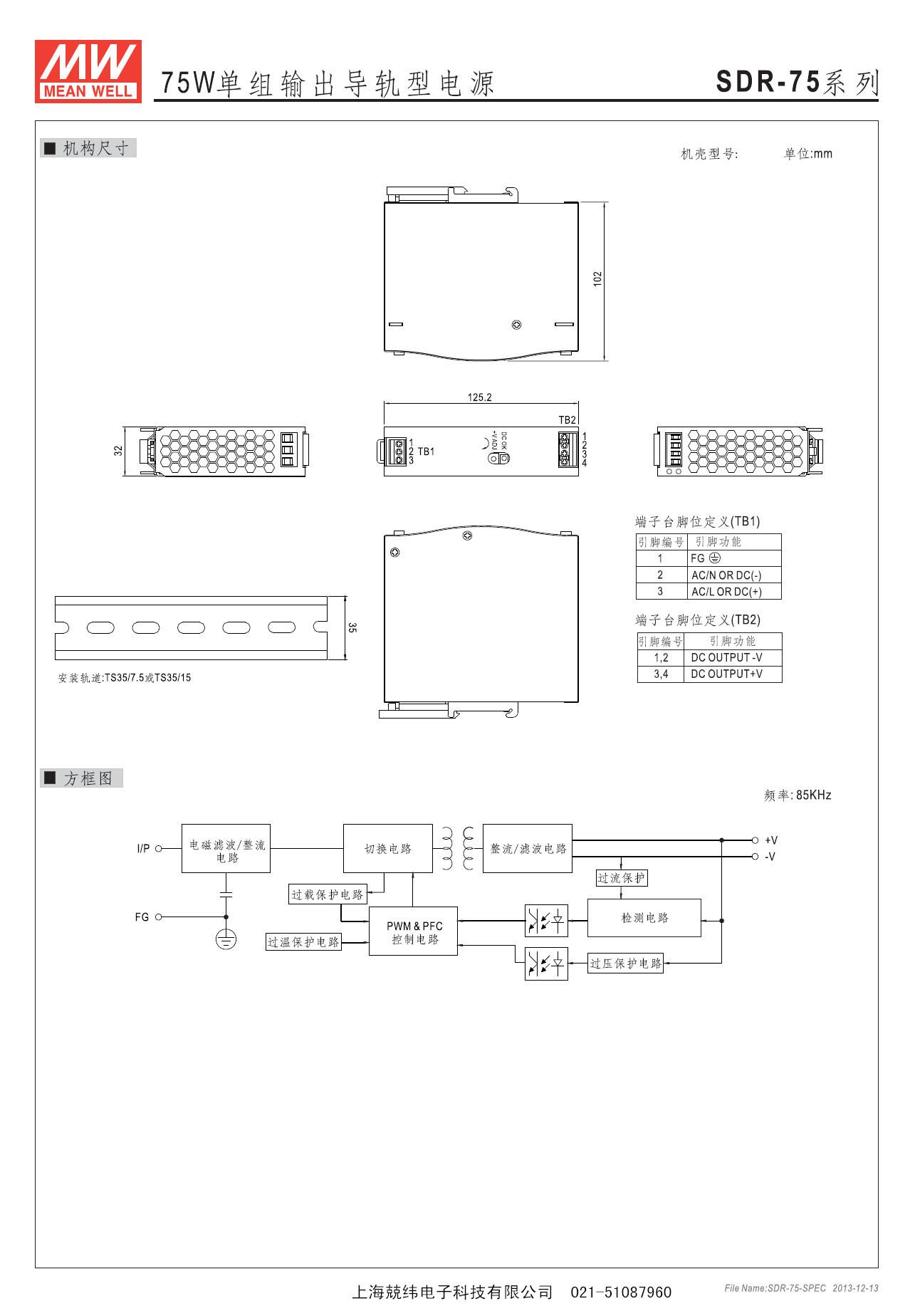

Más especificaciones, parámetros, dimensiones y dibujos de instalación son los siguientes:
