Módulo de Puerto Serie Multifunción Seis en Uno Cp2102 USB a Ttl 485 232 Conversión Mutua 3.3V/5V Compatible

Tutorial en video: http://pan.baidu.com/s/1nCAEm

Los módulos de puerto serie USB multifuncionales ya están a la venta.

En aplicaciones embebidas, los puertos serie son periféricos de comunicación ampliamente utilizados, pero los ingenieros embebidos inevitablemente se ven preocupados por varios estándares de nivel y voltajes de los puertos serie. Por razones históricas, se han formado interfaces de nivel TTL, interfaces de nivel RS232 e interfaces de nivel RS485. Las diferentes interfaces tienen sus propias características, y las interfaces preferidas por los dispositivos también son diferentes. Para ser un ingeniero embebido, un módulo de depuración fácil de usar, que cubra todas las conversiones de nivel, ¡es su desarrollo y depuración!
¡Un módulo de puerto serie USB puede soportar 6 módulos! Compatible con niveles de voltaje de 3.3V y 5V. ¡Gasta el precio de un módulo y obtén las funciones de 6 módulos!

Características:

• Chip central CP2102: CP2102 es el chip USB a puerto serie de mejor calidad y estable, y su rendimiento supera con creces al de chips similares baratos, como PL2303, FT232, CH341, etc. Alta velocidad, fiabilidad y estabilidad son las razones importantes por las que CP2102 puede usarse en módulos USB a puerto serie.

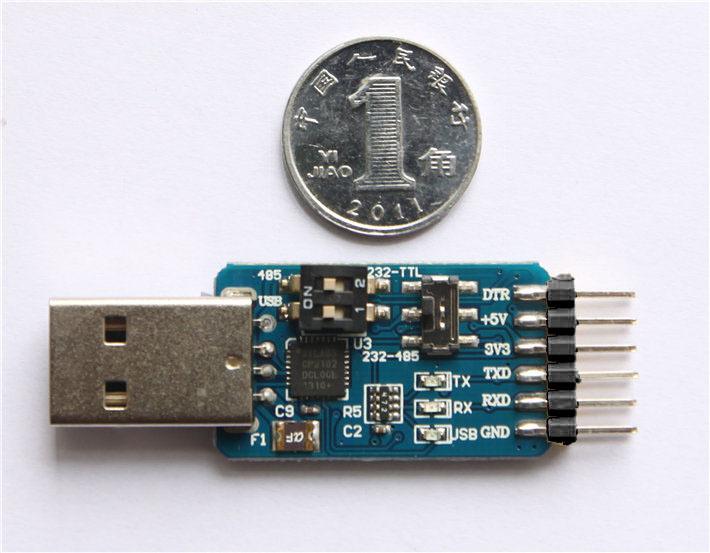

• Tamaño ultracompacto: La placa de circuito mide 3.1cm X 1.8cm. Es más pequeña que una memoria USB y solo ocupa el ancho de un puerto USB. Incluso en laptops con distancias muy ajustadas entre dos puertos USB, se pueden colocar fácilmente dos lado a lado.
• Compatible con 3.3V y +5V: Este producto soporta voltaje de 3.3V. Ahora muchos microcontroladores, como ARM, STM32, DSP, etc. utilizan voltaje de 3.3V. Otros módulos solo son compatibles con nivel de 5V, y no tienen función de salida de voltaje de 3.3V.
• Salida de alimentación: Este módulo se puede utilizar para alimentar el sistema del microcontrolador para facilitar la depuración. 5V-500mA o 3.3V-100mA.
• Protección contra sobrecorriente: Fusible de autorrecuperación integrado, incluso si el cortocircuito positivo y negativo no dañará la placa de circuito ni la computadora. Si ocurre un cortocircuito o la corriente excede los 500 mA, el fusible se desconectará automáticamente, y el fusible volverá a la normalidad cuando el circuito regrese a un estado sin cortocircuito. Protege eficazmente su computadora.
• Luz indicadora del transceptor: Cuando hay datos en la línea de envío o en la línea de recepción del puerto serie, la luz indicadora de transmisión y recepción en la placa se encenderá, lo cual es conveniente para la depuración.
• Interfaz de nivel TTL: se puede conectar directamente a microcontroladores u otros dispositivos integrados, como 51, STC, AVR, ARM, FPGA, etc., sin conversión.
• Interfaz de nivel RS232: conectar a computadora o dispositivo de puerto serie de nivel RS232.
• Interfaz de nivel RS485: control automático de recepción y envío, no necesita líneas de control de recepción y envío, estado de recepción predeterminado, cambia a estado de envío cuando hay datos en la línea de envío.

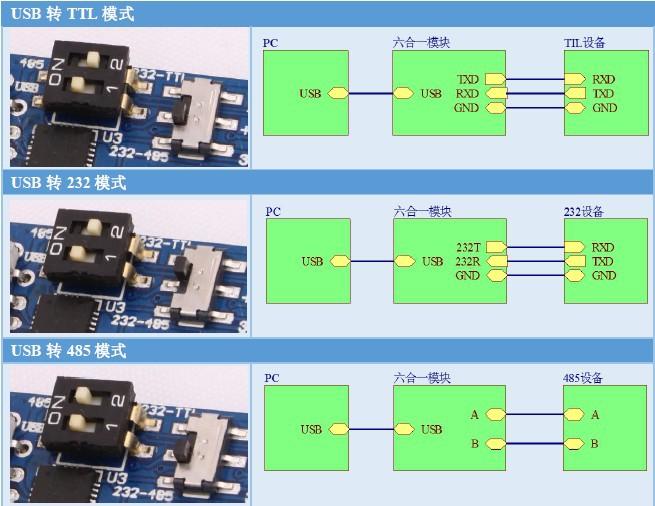

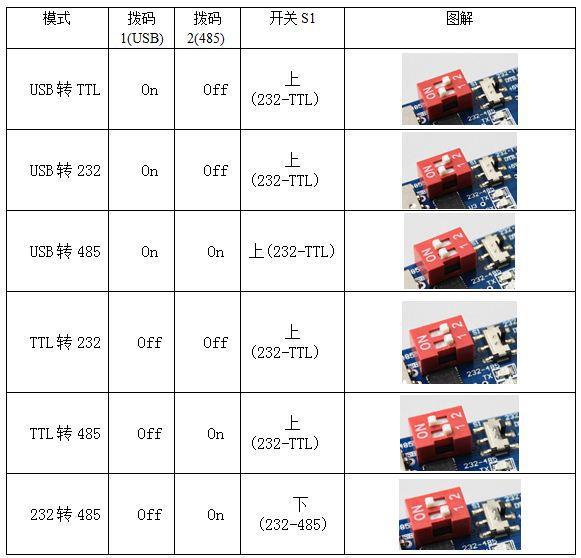

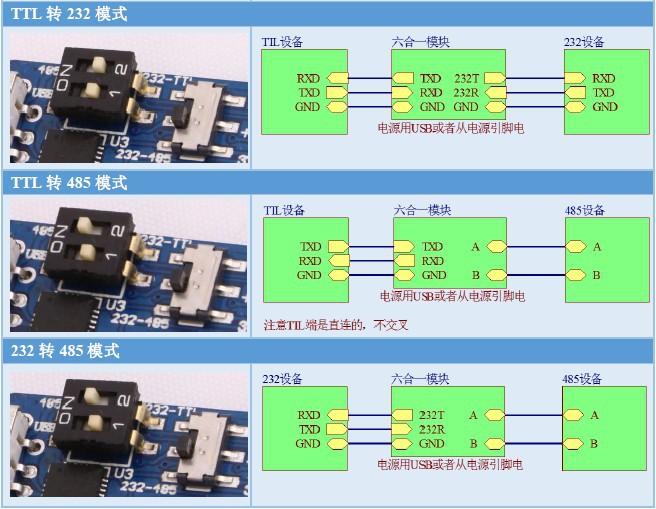

• Cuatro niveles se pueden convertir libremente: el diseño del circuito permite que USB, TTL, RS232 y RS485 se conviertan libremente. La conmutación física se logra mediante interruptores, lo cual es conveniente, confiable y libre de interferencias.
• Comunicación de alta velocidad: La velocidad de baudios es de hasta 2 Mbps.
• DTR, señal RTS: El módulo saca las señales DTR y RTS en el puerto serie, que son multifuncionales y admiten la descarga BSL de la MCU MSP430, etc.
• Parche de máquina, chip de grado industrial: Este módulo adopta el proceso de parche de máquina completo, la calidad es cualitativamente diferente de la soldadura manual barata, y el rendimiento estable está garantizado de manera confiable.

Comparando con productos similares en el mercado, encontrará que tenemos las funciones que otros tienen, y también tenemos las funciones que otros no tienen. Características especiales: salida de 3.3V, protección contra sobrecorriente, 232 a 485, control automático de transceptor, componentes de grado industrial, etc.

El precio determina la calidad, los materiales y la mano de obra determinan el precio. Nuestra tienda utiliza componentes genuinos de grado industrial. Por favor, no regatee con el dueño sobre el precio de módulos ordinarios en el mercado.

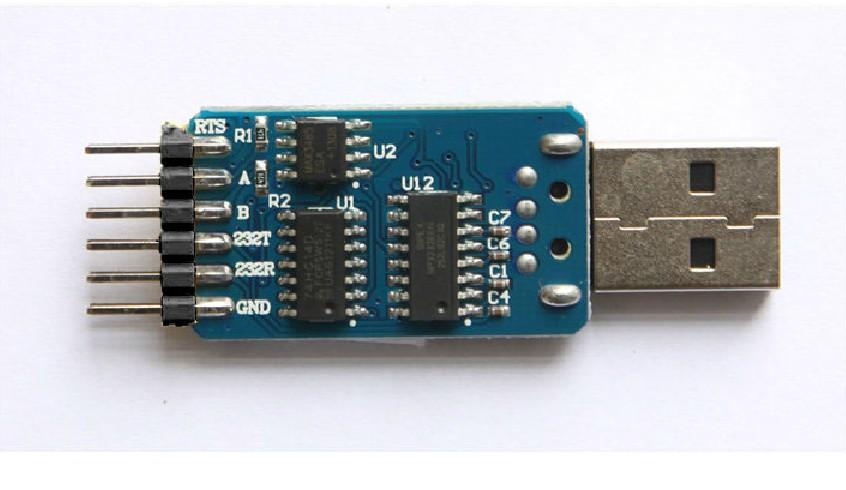

¿A menudo le preocupa la estabilidad del puerto USB a serie? ¿A menudo se avería después de dos días de uso? Los productos baratos no son buenos productos. Creo que todo el mundo entiende esta verdad. Si compra un producto que no es fácil de usar o tiene una sola función, desperdiciará su dinero y su tiempo. Nuestro módulo utiliza el mejor chip CP2102 de la industria con calidad fiable. Por lo tanto, el chip de interfaz de componentes SMD utiliza el chip de grado industrial original importado de la compañía Maxim: Max485ESA, preste atención al sufijo, el grado civil es (CSA, CSE), y el chip 232 utiliza el chip de grado industrial original importado de la compañía SIPEX SP232EEN (preste atención al sufijo), ¡calidad garantizada!

Todos los componentes de chip de nuestros módulos son procesados a máquina. Para asegurar la calidad, seguimos estrictamente los procedimientos industriales, primero fabricamos la malla de acero y luego utilizamos una gran máquina de soldadura por reflujo para soldar. La soldadura manual causa problemas de calidad como soldadura fría, desoldadura y fugas de soldadura. Creo que obtienes lo que pagas. Lo que queremos hacer es tener un módulo USB a puerto serie multifuncional de alta calidad en el mercado.

Instrucciones de actualización:

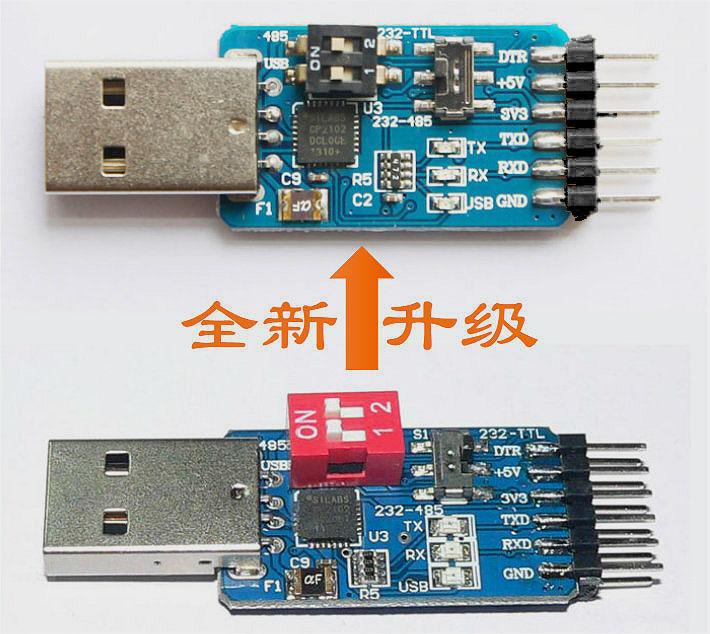

Gracias por su apoyo. El módulo de puerto serie multifunción ha sido actualizado a la placa 2.0. El interruptor DIP en línea rojo original ha sido reemplazado por un interruptor DIP SMD más fiable. El uso es el mismo que antes, ¡con una notable fiabilidad y durabilidad!

dar regalos:

Regalo 1: 10 cables DuPont de núcleo de cobre con valor de 5 yuanes, convenientes para que los usuarios los conecten:

Regalo 2: ¡Un trozo de tubo termorretráctil transparente para proteger tu depuración 360 grados!

Algunos clientes sugirieron que pusiéramos un tubo termorretráctil transparente en este módulo, pero considerando que nuestro módulo tiene un interruptor DIP y un interruptor de selección de conexión cruzada, será inconveniente seleccionar funciones si se pone el tubo termorretráctil. Es difícil satisfacer a todos, por lo que adjuntamos un trozo de tubo termorretráctil transparente a cada módulo, y puede elegir usarlo según sus necesidades reales.

paquete hermoso:

Cada módulo está empaquetado en una bolsa antiestática profesional para evitar daños al módulo causados por la electricidad estática del cuerpo humano.

Instrucciones adicionales:

Actualmente, muchos clientes han informado que hay problemas con el módulo para la descarga de chips STC. El dueño de la tienda ha probado personalmente esta situación y ha descubierto que es un problema con la versión del software STC-ISP. Si utiliza software de descarga STC por encima de STC-ISPV4.80, no habrá ningún problema. Por favor, tenga la seguridad de comprarlo. La dirección de descarga de STC-ISP-V4.80 es:

http://pan.baidu.com/s/13RFsZ
