Parámetros de rendimiento de la estación hidráulica de alimentación de carbón Estación hidráulica del lote Detalles de la estación hidráulica de alimentación de carbón
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo

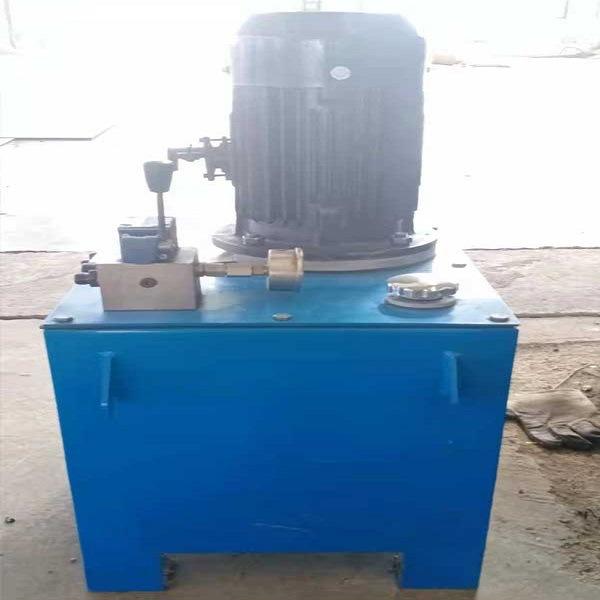

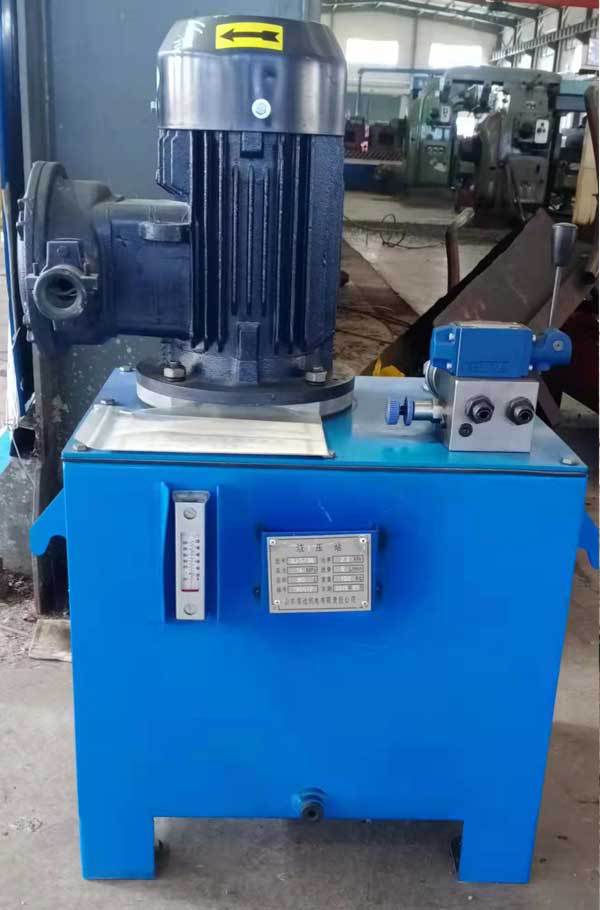

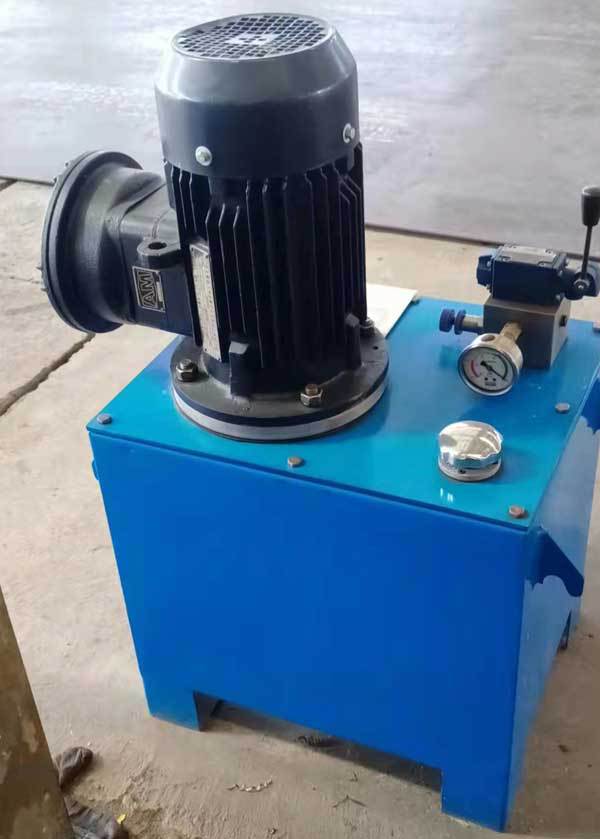

Introducción del producto de la estación hidráulica de alimentación de carbón
La estación hidráulica del alimentador de carbón se divide en estaciones hidráulicas de 2,2 kW, 4 kW y 3 kW, según el modelo del motor. Se seleccionan diferentes estaciones hidráulicas según el modelo del alimentador de carbón.
Las centrales hidráulicas son generalmente dispositivos electromecánicos que proporcionan lubricación y potencia para el funcionamiento de maquinaria en la producción industrial, tanto grande como mediana. El sistema hidráulico se utiliza por su amplia gama de usos y su estructura simple en la transmisión de potencia. Su función principal es convertir la potencia de una forma a otra.
Principio de funcionamiento de la estación hidráulica de alimentación de carbón
La estación hidráulica también se denomina estación de bombeo hidráulico. El motor impulsa la bomba de aceite para que gire. La bomba extrae aceite del tanque y lo bombea, convirtiendo la energía mecánica en energía de presión del aceite hidráulico. La válvula hidráulica ajusta la dirección, la presión y el caudal del aceite hidráulico a través del bloque integrado (o combinación de válvulas) y luego lo transmite al cilindro o motor de aceite de la maquinaria hidráulica a través de la tubería externa, controlando así el cambio de dirección, la fuerza y la velocidad del motor hidráulico e impulsando diversas máquinas hidráulicas.
Tabla de configuración de la estación hidráulica de alimentación de carbón (sistema de un solo motor):
número de serie | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
Configuración Opciones | Potencia del motor (kW) | Voltaje del motor (V) | Tipo a prueba de explosiones | válvula direccional tipo | Número de circuitos de aceite | Presión del sistema (MPa) | Desplazamiento de la bomba de aceite (ml/rev) |
parámetro | ㏂2.2 | ㏂ 380/660 V | A prueba de explosiones | Válvula manual | ㏂1 | ㏂12 | ㏂6 |
㏂4 | ㏂2 | ㏂12 | |||||
5.5 | Válvula solenoide 24 V | ㏂3 | ㏂16 | ||||
7.5 | ㏂4 | ㏂20 | ㏂20 | ||||
㏂11 | Válvula solenoide 127 V | ㏂5 | 25 años | ||||
㏂15 | ㏂ 660/1140 V | No a prueba de explosiones | ㏂6 | ㏂32 | |||
18.5 | ㏂7 | ㏂30 | ㏂40 | ||||
㏂22 | Válvula solenoide 220 V | ㏂8 | 50 libras | ||||
㏂30 | ㏂9 | ㏂63 | |||||
㏂37 | ㏂10 | ㏂80 |
Nota: Los elementos 1 a 7 de la tabla anterior son configuraciones estándar de la estación hidráulica. Los clientes pueden combinarlos y configurarlos según sus necesidades o las condiciones de trabajo in situ. Al seleccionar, simplemente marque la casilla correspondiente.
