Ventas Directas de Equipos Industriales y Comerciales de Acero Inoxidable de Tratamiento de Agua de Etapa Simple y Doble, Dispositivos de Agua Pura por Ósmosis Inversa RO, Fabricante de Agua Pura

Descripción general del diseño

número de serie

nombre

contenido

1

Introducción a las funciones de la máquina

2

Tanque de agua de origen

(Proporcionado por el cliente)

1. Función de almacenamiento: Cuando se corta el agua del grifo instantáneamente, la presión de entrada de agua y el volumen de agua del sistema también pueden mantener un funcionamiento estable.

2. Sedimentación: Puede formar una cierta cantidad de sedimentación sobre la materia en suspensión, coloides y partículas en el agua del grifo, facilitando así el procesamiento posterior por equipos subsiguientes.

3. Cuando el nivel de líquido del tanque de agua alcance el 80%, cierre la válvula de entrada de agua. Cuando alcance el 50%, abra la válvula de entrada de agua para rellenar el agua. Cuando sea inferior al 20%, el sistema se apagará.

3

Bomba de agua de origen

1. La bomba de agua de origen proporciona energía para el pretratamiento para cumplir con los requisitos de presión y caudal antes de pasar por la unidad de pretratamiento y llegar a la unidad de OI.

2. El sistema se abrirá automáticamente cuando el nivel de líquido en el tanque de agua de origen sea superior al 20%, y el sistema se apagará cuando la presión sea superior a 0.4MPa.

4

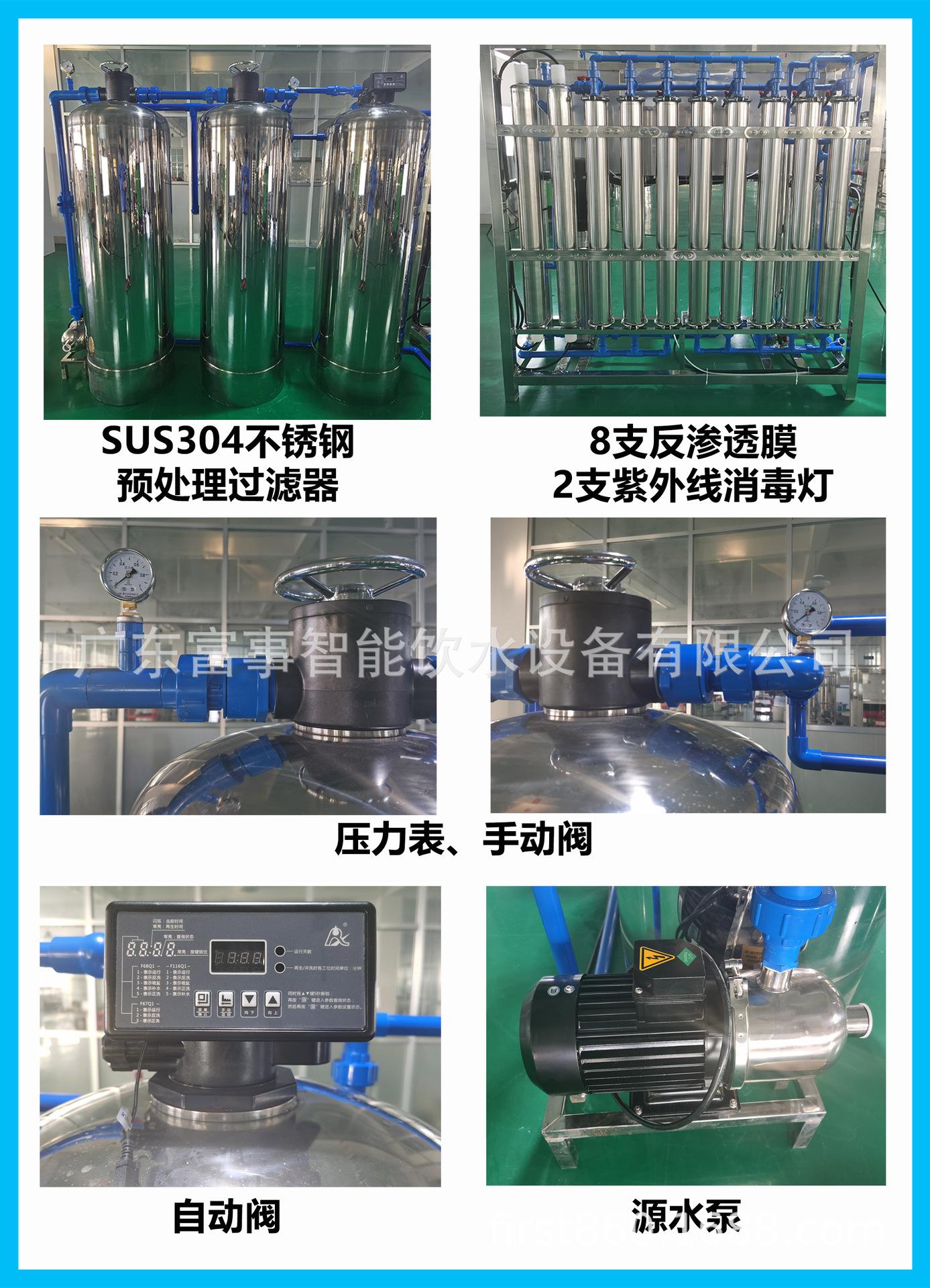

Filtro de arena de cuarzo

1. Utilice arena de cuarzo de diferentes tamaños de partícula para formar varias capas filtrantes para eliminar materia en suspensión, coloides y otras partículas en el agua.

2. La válvula de control automático se utiliza para controlar automáticamente el lavado hacia adelante y el lavado inverso.

3. El sistema establece el tiempo acumulado de lavado hacia adelante y hacia atrás en 24 horas. Cuando el tanque de agua ultrapura alcanza el nivel alto de líquido, el sistema automáticamente realiza un retrolavado durante 15 minutos, luego un lavado hacia adelante durante 10 minutos, y cambia al modo de producción de agua.

4. La arena de cuarzo debe reemplazarse cada 12 meses.

5

filtro de carbón activado

1. Adsorber y eliminar pigmentos, olores, materia orgánica y cloro residual en el agua, protegiendo la membrana de RO de la oxidación y afectando la calidad del agua.

2. La válvula de control automático se utiliza para controlar automáticamente el lavado hacia adelante y el lavado inverso.

3. El sistema establece el tiempo acumulado de lavado hacia adelante y hacia atrás en 24 horas. Cuando el tanque de agua ultrapura alcanza el nivel alto de líquido, el sistema automáticamente realiza un retrolavado durante 15 minutos, luego un lavado hacia adelante durante 10 minutos, y cambia al modo de producción de agua.

4. El ciclo de reemplazo del carbón activado es una vez cada 12 meses.

6

Intercambiador de iones

7

Pensador excesivo en seguridad

1. Eliminar impurezas de partículas ≥5μm en el agua y evitar que partículas ≥5μm entren en el sistema de OI.

2. El elemento filtrante debe reemplazarse cada 4 meses.

8

Portamembrana de ósmosis inversa

1. Efecto de desalinización, la conductividad del agua producida por la OI de primera etapa es ≤10μS/cm.

2. La membrana de ósmosis inversa adopta una membrana RO de desinfección química a temperatura ambiente, con una tasa de desalinización estable de ≥99%.

3. Arrancar la bomba primaria de alta presión 5 segundos después de encender la bomba de agua bruta. Si la presión es inferior a 0.1MPa, el sistema se apagará por protección. Si la presión es superior a 1.5MPa, el sistema se apagará por protección.

4. El ciclo de reemplazo de la membrana RO es una vez cada 4 años.

9

Tanque de agua pura

(Proporcionado por el cliente)

1. Almacenar el agua producida por la ósmosis inversa de primera etapa para proporcionar fuente de agua para los puntos de uso de agua terminal.

2. Control automático por enlace de sensor de nivel de líquido.

3. El sistema de OI se encenderá automáticamente cuando el nivel del tanque de agua sea inferior al 50%, y la bomba de suministro de agua se encenderá automáticamente cuando el nivel del tanque de agua sea superior al 20%.

fundamentos del diseño

número de serie

nombre

contenido

1

Nombre del dispositivo

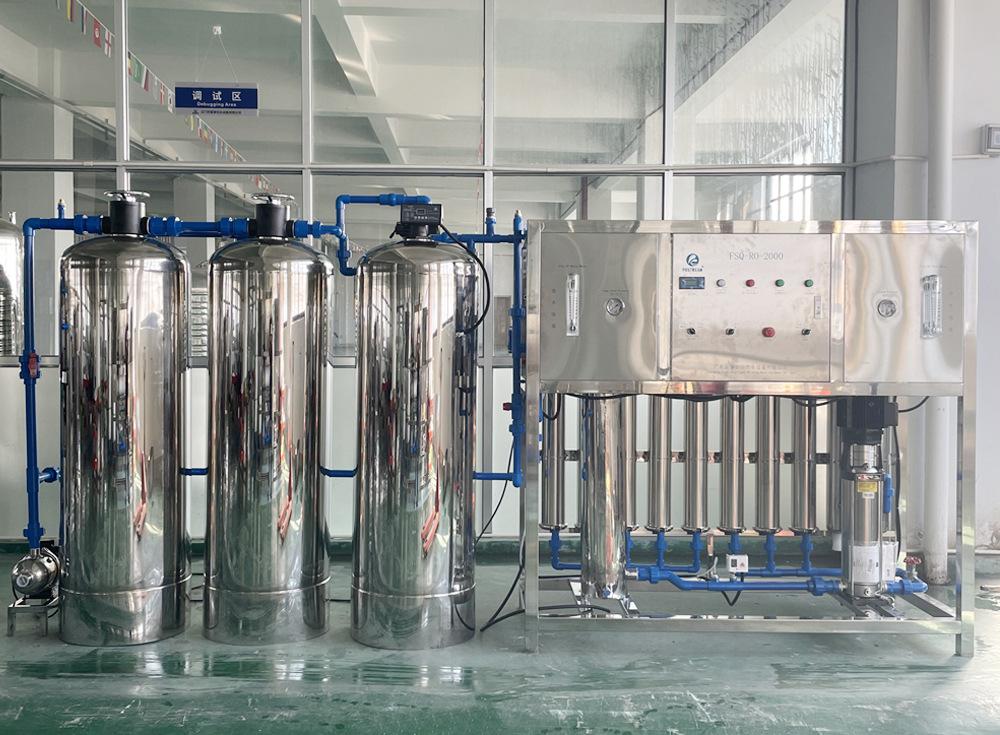

Máquina de agua por ósmosis inversa de 2 toneladas por hora (1 juego)

2

Calidad del agua

Conductividad ≤10μS/cm; (sujeto al monitoreo del instrumento en línea; temperatura 25℃)

3

Calidad del agua de origen

Agua de grifo municipal, conductividad ≤400μS/cm, caudal 2t/h.

4

Capacidad

2 toneladas/hora, temperatura 25℃.

5

Tasa de recuperación

Ósmosis inversa de primera etapa: 65%-70%.

6

Artesanía

Filtración con arena de cuarzo, filtración con carbón activado, filtro suavizador, filtro de seguridad, primera etapa de ósmosis inversa.

7

Método de esterilización

Esterilización UV

8

método de control

Control automático.

9

Requisitos de energía

CA 380V, 50Hz; potencia 2.1KW (trifásico uno cero y una tierra). Se recomienda equiparlo con un interruptor diferencial (25A). Cable: cable de cobre de núcleo nacional estándar de 2.5MM2 con puesta a tierra confiable.

10

Gama de Equipos

Desde la entrada del tanque de agua cruda hasta la salida de la bomba de suministro de agua pura (excluyendo la tubería de suministro de agua terminal)

1. Descripción general del diseño

número de serie

nombre

contenido

1

Introducción a las funciones de la máquina

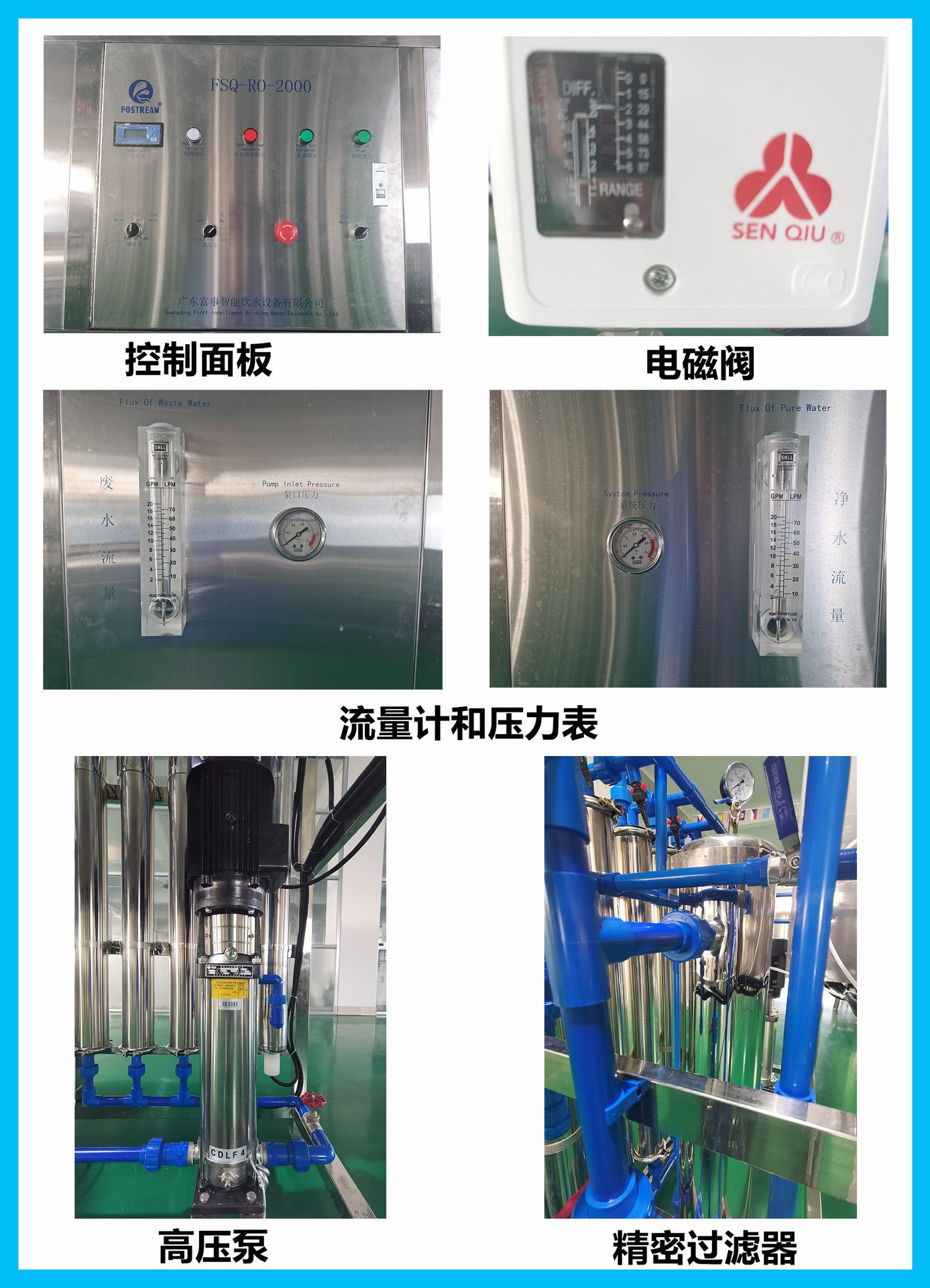

1. Detección de conductividad en línea de agua pura para monitorear la calidad del agua producida en tiempo real.

2. La máquina de agua pura se apagará automáticamente cuando el nivel de agua sea alto, y se encenderá automáticamente cuando el nivel de agua sea bajo. La bomba multietapa estará protegida contra la escasez de agua.

3. Se añade una válvula de muestreo a la tubería de salida de agua de cada unidad de membrana para facilitar el muestreo y el análisis.

4. La tubería de drenaje utiliza bloqueo de aire para evitar el reflujo y la contaminación cruzada.

5. El equipo tiene protección contra sobrecarga, pérdida de presión, sobrecorriente, cortocircuito, circuito abierto y fuga.

6. En caso de fallo de energía, el equipo está en estado detenido para proteger al operador, al propio equipo y la seguridad del producto. Cuando se restablece la energía, el equipo no puede funcionar automáticamente y debe reiniciarse manualmente.

2

Tanque de agua de origen

(Proporcionado por el cliente)

1. Función de almacenamiento: Cuando se corta el agua del grifo instantáneamente, la presión de entrada de agua y el volumen de agua del sistema también pueden mantener un funcionamiento estable.

2. Sedimentación: Puede formar una cierta cantidad de sedimentación sobre la materia en suspensión, coloides y partículas en el agua del grifo, facilitando así el procesamiento posterior por equipos subsiguientes.

3. Cuando el nivel de líquido del tanque de agua alcance el 80%, cierre la válvula de entrada de agua. Cuando alcance el 50%, abra la válvula de entrada de agua para rellenar el agua. Cuando sea inferior al 20%, el sistema se apagará.

3

Bomba de agua de origen

1. La bomba de agua de origen proporciona energía para el pretratamiento para cumplir con los requisitos de presión y caudal antes de pasar por la unidad de pretratamiento y llegar a la unidad de OI.

2. El sistema se abrirá automáticamente cuando el nivel de líquido en el tanque de agua de origen sea superior al 20%, y el sistema se apagará cuando la presión sea superior a 0.4MPa.

4

Filtro de arena de cuarzo

1. Utilice arena de cuarzo de diferentes tamaños de partícula para formar varias capas filtrantes para eliminar materia en suspensión, coloides y otras partículas en el agua.

2. La válvula de control automático se utiliza para controlar automáticamente el lavado hacia adelante y el lavado inverso.

3. El sistema establece el tiempo acumulado de lavado hacia adelante y hacia atrás en 24 horas. Cuando el tanque de agua ultrapura alcanza el nivel alto de líquido, el sistema automáticamente realiza un retrolavado durante 15 minutos, luego un lavado hacia adelante durante 10 minutos, y cambia al modo de producción de agua.

4. La arena de cuarzo debe reemplazarse cada 12 meses.

5

filtro de carbón activado

1. Adsorber y eliminar pigmentos, olores, materia orgánica y cloro residual en el agua, protegiendo la membrana de RO de la oxidación y afectando la calidad del agua.

2. La válvula de control automático se utiliza para controlar automáticamente el lavado hacia adelante y el lavado inverso.

3. El sistema establece el tiempo acumulado de lavado hacia adelante y hacia atrás en 24 horas. Cuando el tanque de agua ultrapura alcanza el nivel alto de líquido, el sistema automáticamente realiza un retrolavado durante 15 minutos, luego un lavado hacia adelante durante 10 minutos, y cambia al modo de producción de agua.

4. El ciclo de reemplazo del carbón activado es una vez cada 12 meses.

6

Intercambiador de iones

ninguno

7

Pensador excesivo en seguridad

1. Eliminar impurezas de partículas ≥5μm en el agua y evitar que partículas ≥5μm entren en el sistema de OI.

2. El elemento filtrante debe reemplazarse cada 4 meses.

8

Portamembrana de ósmosis inversa

1. Efecto de desalinización, la conductividad del agua producida por la OI de primera etapa es ≤10μS/cm.

2. La membrana de ósmosis inversa adopta una membrana RO de desinfección química a temperatura ambiente, con una tasa de desalinización estable de ≥99%.

3. Arrancar la bomba primaria de alta presión 5 segundos después de encender la bomba de agua bruta. Si la presión es inferior a 0.1MPa, el sistema se apagará por protección. Si la presión es superior a 1.5MPa, el sistema se apagará por protección.

4. El ciclo de reemplazo de la membrana RO es una vez cada 4 años.

9

Tanque de agua pura

(Proporcionado por el cliente)

1. Almacenar el agua producida por la ósmosis inversa de primera etapa para proporcionar fuente de agua para los puntos de uso de agua terminal.

2. Control automático por enlace de sensor de nivel de líquido.

3. El sistema de OI se encenderá automáticamente cuando el nivel del tanque de agua sea inferior al 50%, y la bomba de suministro de agua se encenderá automáticamente cuando el nivel del tanque de agua sea superior al 20%.
