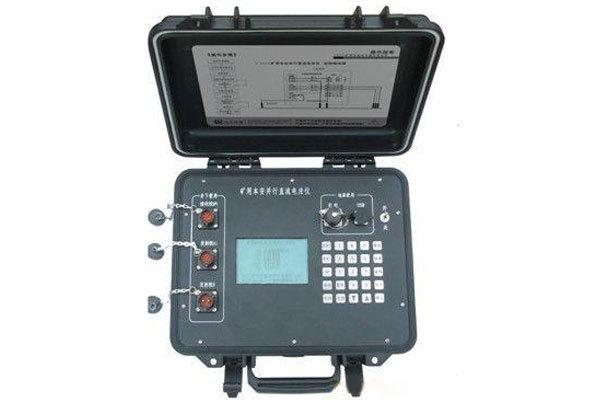

Introducción del producto YDZ50: aparato eléctrico de CC en paralelo intrínsecamente seguro para minería

El método eléctrico de CC paralelo intrínsecamente seguro para minería YDZ50 pertenece a la exploración por métodos eléctricos de espacio completo, y su principio básico es el mismo que el del método eléctrico terrestre. Se basa en las diferencias eléctricas de las rocas, construye campos en condiciones de espacio completo y utiliza la teoría del campo eléctrico de espacio completo para abordar y explicar los problemas hidrogeológicos relevantes de la mina. La detección avanzada es una nueva tecnología de detección eléctrica subterránea que estudia los cambios eléctricos de los estratos frente a la cabeza de avance y predice la distribución y el desarrollo de estructuras acuíferas y conductoras frente a ella. Dado que se utiliza un dispositivo tripolar de fuente puntual para la recopilación de datos subterráneos, se puede ignorar la influencia del electrodo infinito en el electrodo de medición en el túnel, por lo que su distribución de campo eléctrico se puede aproximar como un campo eléctrico de fuente puntual. Dado que el electrodo de alimentación se encuentra en el túnel, su campo eléctrico se distribuye en todo el espacio, y la teoría del campo eléctrico de espacio completo se puede utilizar para analizar e interpretar los datos.

Aplicación del instrumento eléctrico de CC paralelo intrínsecamente seguro para minería YDZ50:

Detección de cuerpos de agua de minas: detección de cuerpos de agua como estructuras de minas que contienen agua (incluidas columnas de colapso), acuíferos y hornos antiguos con agua acumulada;
Estudio hidrogeológico: método de resistividad de alta resolución para estudios geológicos de ingeniería;
Detección de desastres geológicos: detección de precursores de terremotos y fugas de presas, como detección con alta resolución de hormigueros, agujeros de ratas, capas intermedias débiles y grietas en terraplenes de ríos;
Exploración de ingeniería - exploración de cuevas, trabajos arqueológicos, etc.;
Detección avanzada: detección avanzada de las estructuras principales y portadoras de agua en frente de la cabeza del túnel y la pared lateral del túnel;
Características del aparato eléctrico de CC en paralelo intrínsecamente seguro YDZ50 para minería
Diseño integrado: integración de sistemas de recepción, transmisión y suministro de energía;
Viene con sistema de refuerzo DC-DC, modo de transmisión de doble canal opcional o se puede conectar a una fuente de alimentación externa;
Utilizando un chip de conversión analógico-digital de ultra alta resolución como núcleo de adquisición de señal, la resolución efectiva real es de hasta 31 bits;
La combinación de filtrado analógico y filtrado digital hace que el instrumento tenga una velocidad de adquisición rápida y una fuerte resistencia a la interferencia de frecuencia de potencia y a la interferencia aleatoria.
El uso de circuitos de filtrado analógico superiores y algoritmos de filtrado digital originales mejora la relación señal-ruido en la adquisición de señales.
Compensación autoeléctrica digital;
Detección automática de resistencia de tierra.
Adopta una memoria Flash de gran capacidad y puede comunicarse con la PC a través de la interfaz USB o RS232.
La carcasa está fabricada con plástico de ingeniería antiestático y el conector del panel es resistente a la humedad y al polvo. Todo el conjunto de la máquina está sellado con goma de silicona para garantizar su impermeabilidad y resistencia a la humedad. Se puede utilizar en túneles húmedos y polvorientos.

Parámetros del proyecto de medidor eléctrico de CC paralelo intrínsecamente seguro para minería YDZ50

parte receptora
Impedancia de entrada > 100 MΩ
Rango de voltaje de entrada: -2000 mV ~ +2000 mV
Precisión de medición 0,0005 mV
Compensación de potencial natural -1500 mV ~ +1500 mV
Supresión de frecuencia de potencia de 50 Hz ≥80 dB
parte de lanzamiento
Voltaje máximo 100 V
Alta corriente 150 mA
Tipo de onda transmitida: bipolar directa e inversa
Tiempo de radiación 1-60S
Voltaje de salida CC-CC 50 V 100 V
Corriente de salida CC-CC 150 mA

Temperatura de trabajo -10℃~50℃
