Descripción general del dispositivo de advertencia de curvas

El dispositivo de alarma de curvas es adecuado para las curvas de túneles grandes con buena ventilación en minas de carbón. Actúa como alarma sonora y luminosa cuando la locomotora pasa por la curva, recordando a peatones y vehículos la importancia de la seguridad y garantizando así la operación segura del túnel.
1. Tipo a prueba de explosiones: intrínsecamente seguro para minería
2. Marca a prueba de explosiones: Exib I

Componentes principales y parámetros técnicos del dispositivo de advertencia de curvas

1) Fuente de alimentación regulada de CC intrínsecamente segura y a prueba de llamas para minería
Modelo: KDW127/12
Tensión nominal: CA 127 V
Rango de fluctuación de voltaje: 75% ~ 110%
Voltaje máximo de circuito abierto: CC 12,5 V
2) Caja de alarma de voz y luz de tipo completo para uso en minas
a) Modelo: KXB-12
b) Tensión nominal de funcionamiento: CC 12 V
c) Tipo a prueba de explosiones: tipo minero, marca a prueba de explosiones: Exib I
d) Volumen del sonido: 85db, distancia visible: 20 metros
3) Transmisor de sensor infrarrojo intrínsecamente seguro para minería
a) Modelo: GUG8F
b) Tensión nominal de trabajo: 12,5 V
c) Parámetros de seguridad intrínseca: Ui: DC12.5V Ii:10mA b) Ci: 0μF Li: 0mH
d) Tipo a prueba de explosiones: tipo minero, marca a prueba de explosiones: Exib I
e) Distancia de transmisión ≤ 8m
4) Receptor de sensor infrarrojo intrínsecamente seguro para minería
a) Modelo: GUG8S
b) Tensión nominal de trabajo: 12,5 V
c) Parámetros intrínsecamente seguros: Ui: DC12,5 V Ii: 30 mA b) Ci: 0 μF Li: 0 mH
d) Tipo a prueba de explosiones: tipo minero, marca a prueba de explosiones: Exib I
e) Distancia de detección ≤8 m
3. Entorno aplicable
Temperatura ambiente: 0℃~40℃;
Presión atmosférica: 80 kPa ~ 106 kPa;
Humedad relativa media del aire: ≤95% (+25℃);
Minas de carbón subterráneas con mezclas explosivas de metano y polvo de carbón, pero sin gases corrosivos que puedan dañar el aislamiento.

Principio de funcionamiento del dispositivo de advertencia de curva

Cuando el carro minero llega a una curva, se activa el sensor infrarrojo y el sensor envía una señal a la caja de control, que controla la caja de alarma para emitir un sonido de alarma de "Hay un vehículo adelante, preste atención a la seguridad", y la luz parpadea al mismo tiempo, recordando al personal que va adelante que pasa un vehículo.

Lista de accesorios para el avisador de curvas

Fuente de alimentación regulada de CC intrínsecamente segura y a prueba de llamas KDW127/12, 1 juego
Caja de alarma de luz y sonido de voz de tipo completo esencial para minería KXB12, 2 juegos
Receptor de sensor infrarrojo intrínsecamente seguro para minería GUG8S 2 piezas
Transmisor de sensor infrarrojo intrínsecamente seguro para minería GUG8F, 2 unidades
2 cajas de conexiones intrínsecamente seguras JHH-4

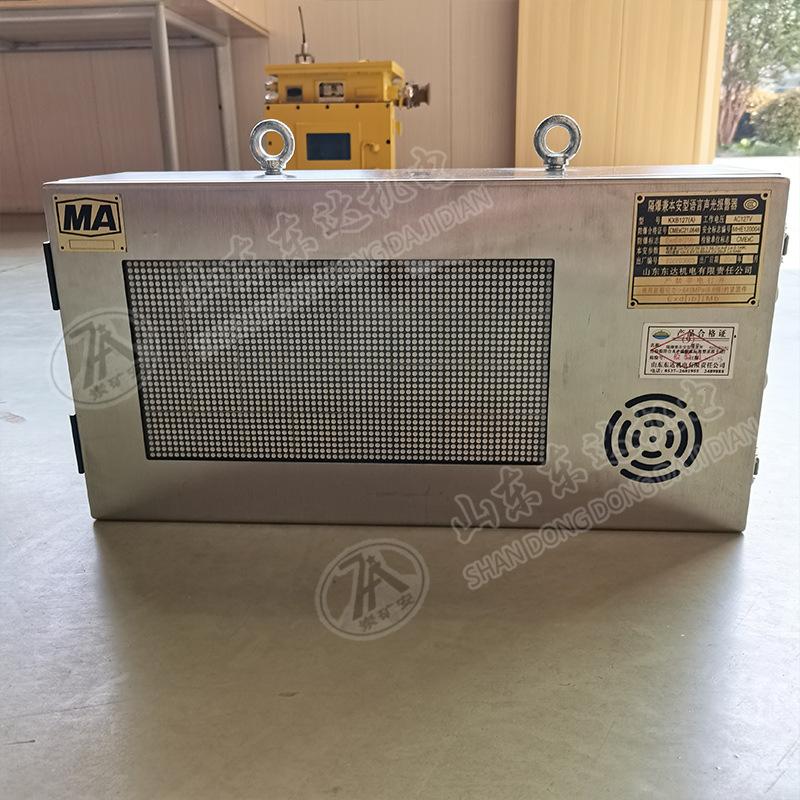

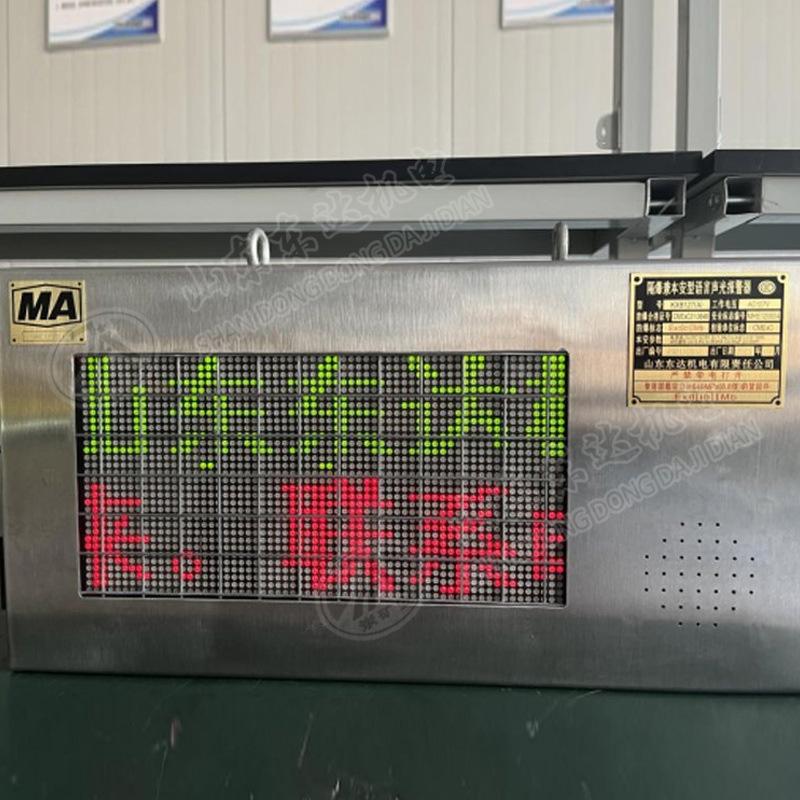

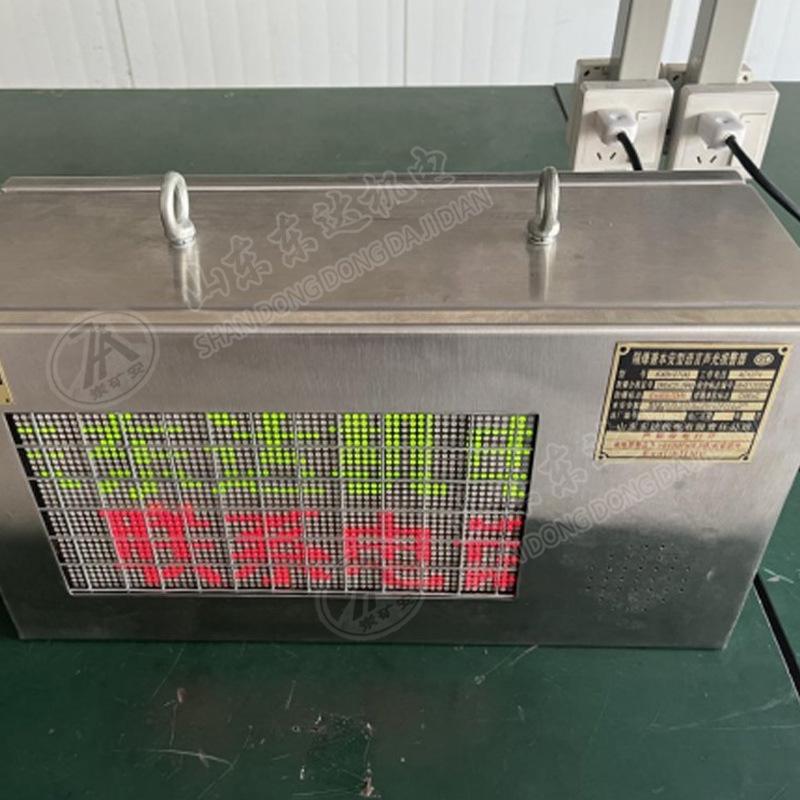

Fotografía real del dispositivo de advertencia de curvas.
