Sistema interactivo de monitoreo y evaluación remota de campo de perforación KJ2610 visualización de trayectoria de perforación 3D situación de la construcción de perforación

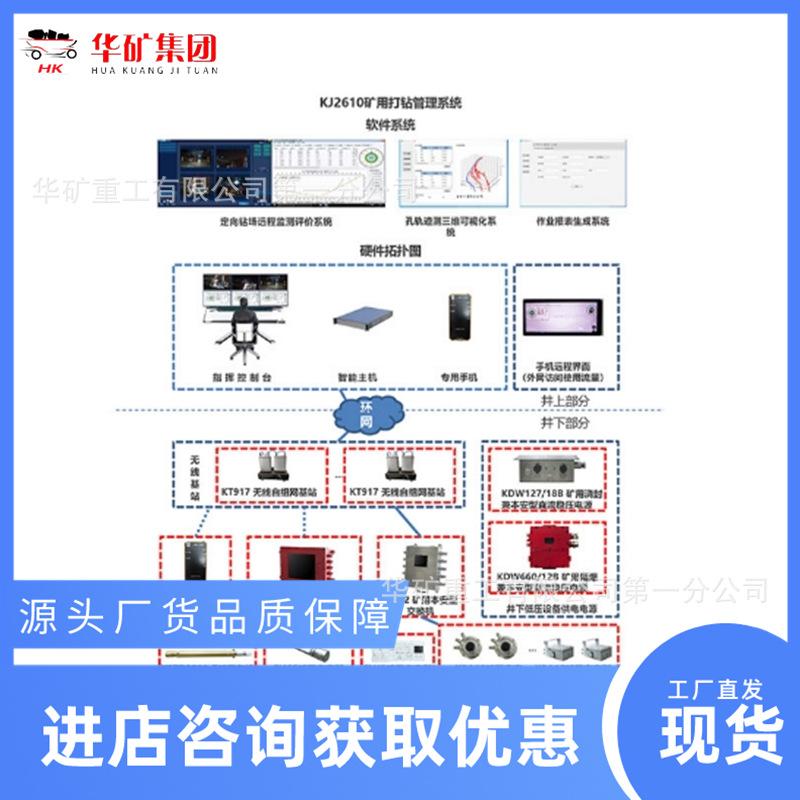

El sistema interactivo de monitoreo y evaluación remota para sitios de perforación subterránea en minas de carbón consta de un sistema de medición para equipo de perforación direccional subterránea, un sistema de intercomunicación de voz con monitoreo por transmisión inalámbrica, un host inteligente en superficie y software de análisis y evaluación de datos.
1. Este sistema tiene las siguientes funciones:
(1) La trayectoria de perforación tridimensional muestra el estado de la construcción de perforación en el campo de perforación de la cara de trabajo de la mina. Según la selección de información como mina, cara de trabajo, campo de perforación, agujero individual y grupo de perforación, es conveniente y rápido ver toda la información de trayectoria de perforación en tiempo real e histórica en el campo de perforación de la cara de trabajo del área minera seleccionada, como el desplazamiento hacia arriba y hacia abajo, hacia la izquierda y hacia la derecha
Desplazamiento a la derecha y distinción del agujero principal, agujeros ramales, etc.;
(2) Recopilación y transmisión de datos en tiempo real durante la perforación subterránea, realizando los datos clave como la profundidad del pozo, la inclinación, el azimut, el desplazamiento vertical (arriba y abajo) y el desplazamiento lateral (izquierda y derecha) recopilados por el sistema de medición durante la perforación de la fuente de alimentación de perforación del equipo de perforación, y transmitiéndolos a la superficie en tiempo real a través del protocolo TCP/IP y la red de anillo industrial del área minera.
Servidor Surface;
(3) Para satisfacer las necesidades de monitoreo de información de la construcción de perforación y realizar el monitoreo de información de los parámetros de trayectoria de la construcción de perforación en minas de carbón subterráneas, como el tiempo de construcción, los metros perforados y el progreso de la construcción, para facilitar el registro, la consulta y el rastreo;
(4) El software de la plataforma puede analizar y organizar los datos basándose en la situación de construcción de perforación cargada en tiempo real, y generar informes de información sobre el progreso de la construcción para el turno actual, día, semana, mes, etc., los cuales pueden ser descargados e impresos para registro y aprobación; (5) Puede cumplir con los requisitos de control de paneo e inclinación de la videovigilancia y doble
En el software de la plataforma terrestre, la cámara esférica intrínsecamente segura se puede controlar en tiempo real, como ajustar el enfoque, el paneo, el zoom, la rotación de la cámara, ajustar la pantalla de monitoreo y realizar la intercomunicación de voz entre la superficie y el sitio de perforación subterráneo para comprender la situación subterránea a través de la comunicación bidireccional de video y voz.
Estado de la construcción, guía de trabajos de construcción y advertencias de seguridad.
2. Resolución de Problemas
(1) Mediante monitorización en tiempo real, es posible supervisar y detener comportamientos anómalos como la perforación falsa y la eliminación de datos privados, alcanzar la trayectoria predeterminada, completar las labores programadas de extracción de agua y gas, y proteger la seguridad de la mina;
(2) Puede realizar “una persona monitoreando los datos reales de perforación y el proceso de perforación real de múltiples sitios de perforación”. Y puede detectar oportunamente si la trayectoria de perforación real se implementa según lo requerido;
(3) Los datos del sitio de perforación se pueden transmitir en tiempo real a otras posiciones de gestión terrestre necesarias, logrando el efecto de "atención de varias personas y supervisión de varias personas";
(4) A través de la función de "intercomunicador de voz multicanal", la superficie puede comunicarse e intercambiar información con el subsuelo en tiempo real y sin demora;
(5) Los jefes de equipo experimentados pueden proporcionar orientación en tiempo real sobre el proceso de perforación en el fondo del pozo y el ajuste del ángulo de la cara de la herramienta en la superficie, haciendo que la perforación “ya no sea un trabajo solo para profesionales”;
(6) Canal de datos dedicado, aislado de la red de la mina, utilizando software dedicado, puede entender el sitio de perforación en tiempo real de forma remota desde casa;
(7) ¡Puedes usar la aplicación móvil y la red del operador para obtener el estado del sitio de perforación en tiempo real en cualquier momento y en cualquier lugar!
