Introducción del producto de la máquina estiradora de rieles:

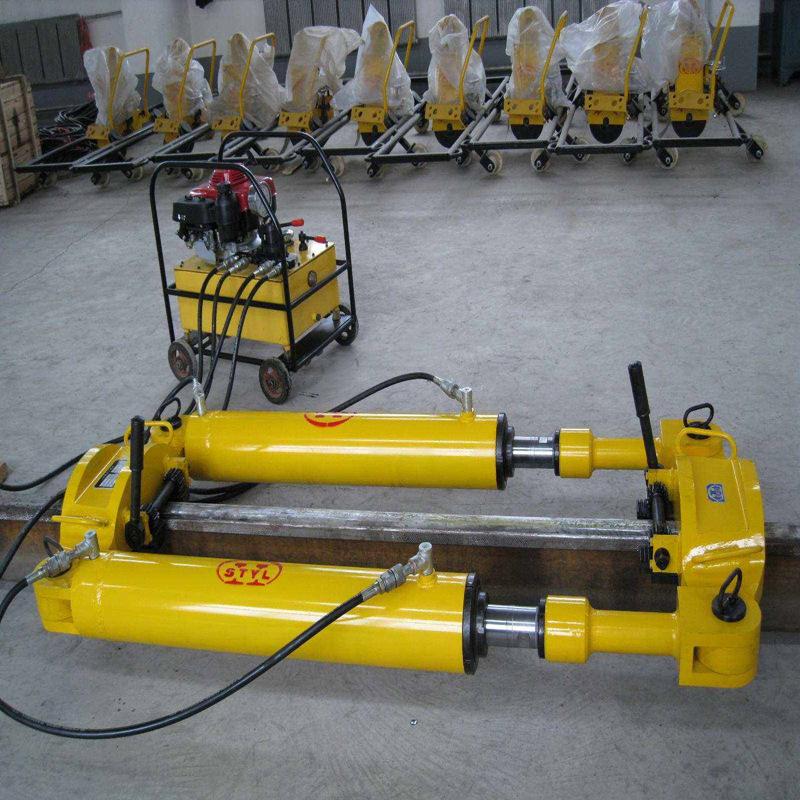

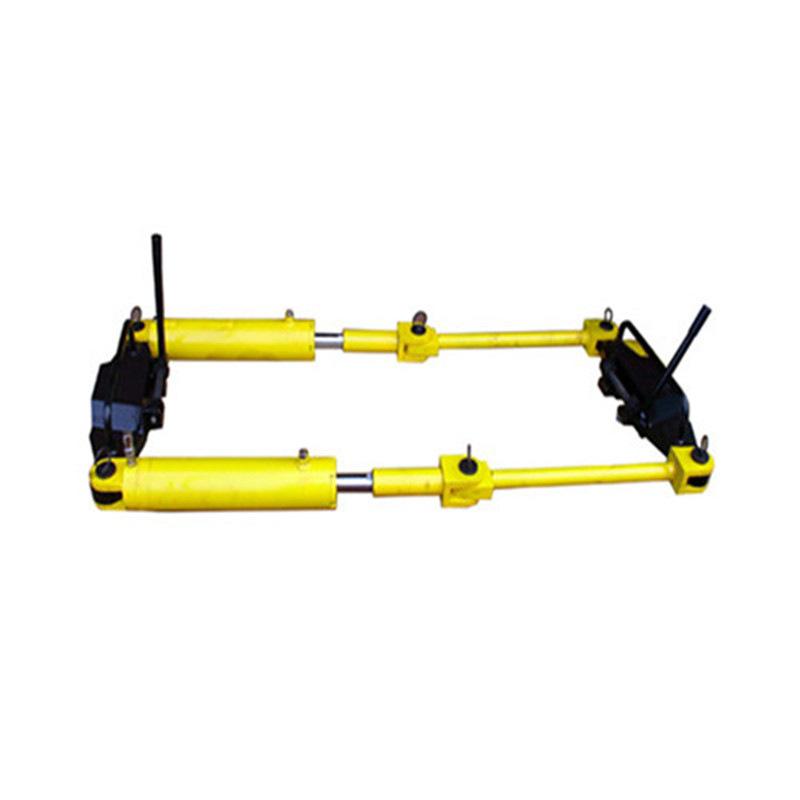

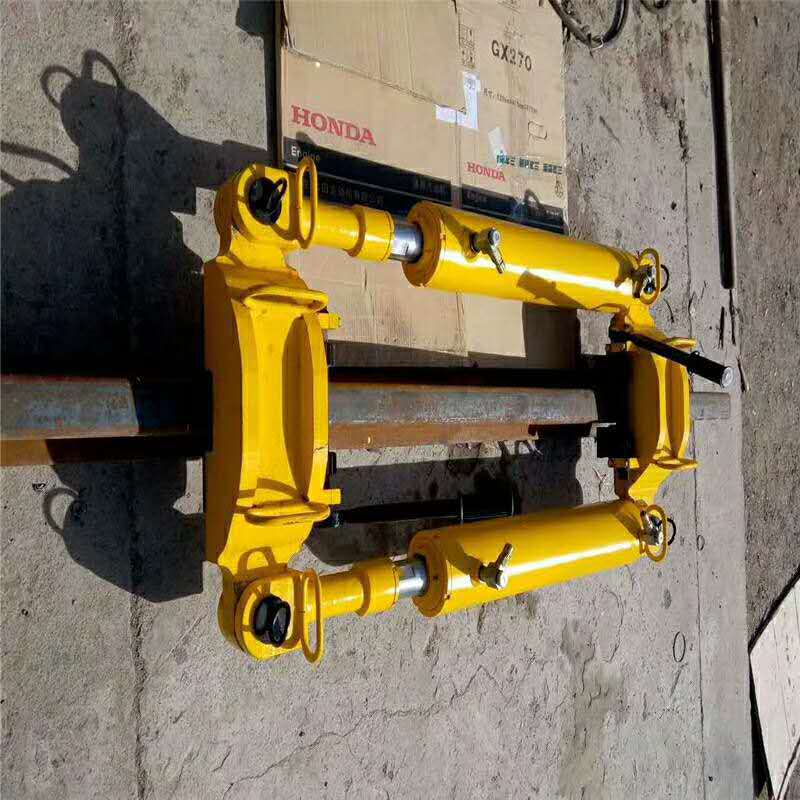

La estiradora hidráulica YLS-900 (de fuselaje ancho) es adecuada para aliviar la tensión en líneas ferroviarias sin costura de 75 kg/m y 60 kg/m, así como en la colocación de rieles largos. Durante la construcción en obra, en un rango inferior a la temperatura de bloqueo del riel, el equipo se utiliza para estirar el riel sin tensión hasta la longitud a la temperatura de bloqueo y volver a bloquearlo.

Principio de funcionamiento de la máquina estiradora de rieles:

1) Apriete la válvula de la bomba de baja presión de la estación de bombeo manual 6, accione la varilla de presión y el aceite a presión descargado por la bomba de aceite ingresa a la cámara sin varilla de los dos cilindros de aceite de trabajo 4 a través de la alta presión 5, de modo que las varillas de los pistones de los dos cilindros de aceite 4 se extiendan sincrónicamente hasta la distancia;

2) En este momento, utilice la manija 3 para girar el eje de engranaje del dispositivo de sujeción del riel 2 para forzar los dos pares de hierros inclinados de sujeción del riel para sujetar los rieles;

3) Afloje la válvula de la bomba de baja presión de la estación de bombeo manual 6 para descargar la bomba;

4) A continuación, apriete la válvula de la bomba de alta presión de la estación de bombeo manual 6 y accione la varilla de presión. El aceite a presión descargado por la bomba de aceite entra simultáneamente en las cámaras de los dos cilindros de aceite de trabajo a través de la manguera de alta presión 5. Los vástagos de los pistones de ambos cilindros se retraen sincronizadamente. A medida que los vástagos continúan moviéndose, los rieles se sujetan cada vez con más fuerza mediante el dispositivo de sujeción, que los sujeta y los mueve a lo largo del eje.

Instrucciones para el uso de la máquina tensora de rieles:

1) La válvula de alta presión no puede funcionar a una presión superior a 67 MPa, y las válvulas de alta y baja presión no pueden ajustarse a voluntad;

2) La varilla de presión debe operarse suavemente durante el funcionamiento y no debe producirse ningún impacto en el circuito de aceite para que cada válvula funcione;

3) Cuando el volumen de aceite es insuficiente, no habrá presión en el tanque al devolver el aceite;

4) Todas las conexiones deben estar bien fijadas antes de la operación;

5) La extensión del vástago del cilindro de trabajo no debe superar los 500 mm. Si la temperatura del riel disminuye significativamente durante el funcionamiento y la aceleración de descenso es elevada, la extensión del vástago del cilindro de trabajo no debe superar los 450 mm.

Parámetros del producto de la máquina estiradora de rieles:

1. Fuerza de tracción: 900 kN

2Empuje: 200 kN

3. Carrera del cilindro de trabajo: 500 mm

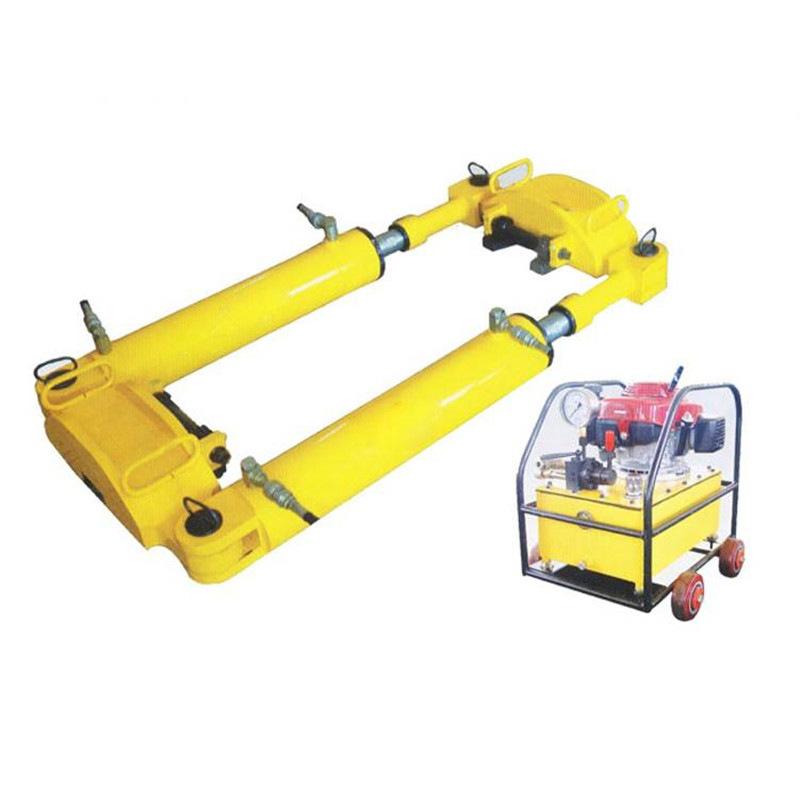

4. Forma de suministro de energía: estación de bombeo manual (estación de bombeo motorizada)

5. Forma de bloqueo: mecanismo de apriete de hierro inclinado

6. Dimensiones: 1350×635×205 mm

7. Peso de la máquina: 350 kg
