Ventilador Axial Minero de Ahorro de Energía Composición del Producto del Ventilador Axial Minero Multiusos de Ahorro de Energía

Los ventiladores de flujo axial de bajo consumo para minería ofrecen mayor eficiencia operativa, menor ruido, mayor rango de rendimiento y mejor compatibilidad con la red de ventilación de la mina, lo que aumenta considerablemente el ahorro de energía. Además, el conducto de aire principal está equipado con un anillo estabilizador y un dispositivo antisobretensión, y su curva característica no presenta protuberancias, lo que garantiza la estabilidad del funcionamiento conjunto de varios ventiladores, que pueden funcionar de forma estable bajo cualquier condición de resistencia.

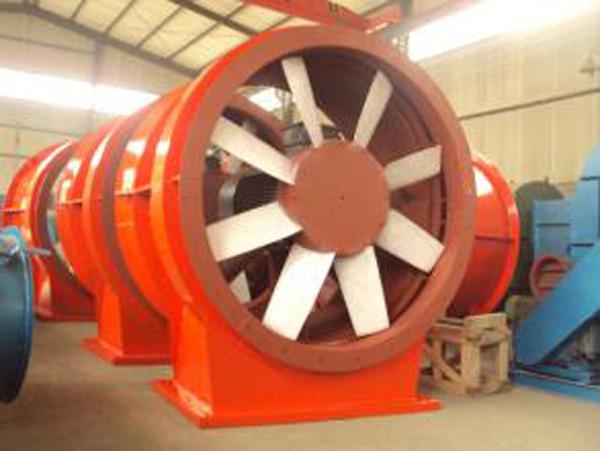

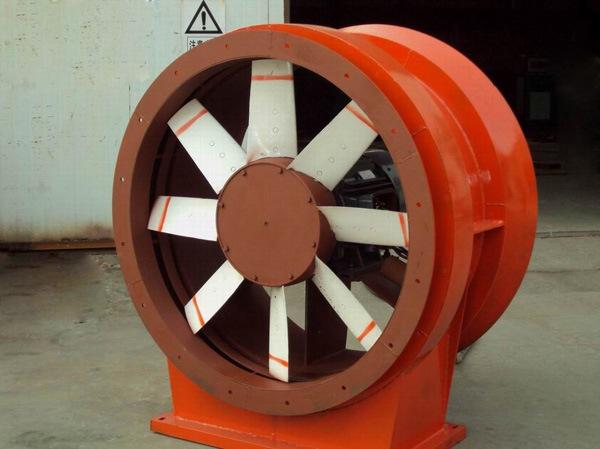

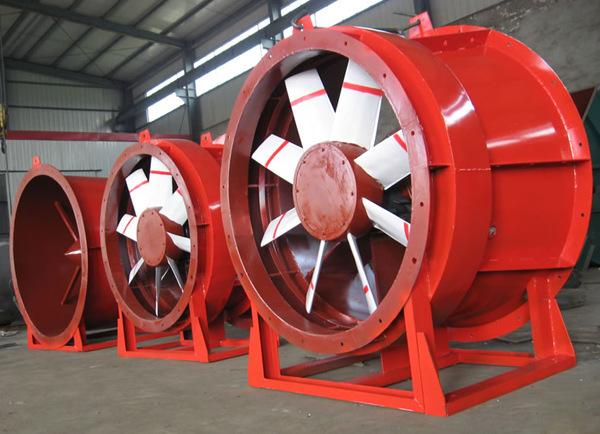

1. Los ventiladores de flujo axial para minería de la serie K, de bajo consumo, adoptan una estructura de conexión directa. El cuerpo principal del ventilador está soldado con placas y perfiles de acero, y en él se alojan el motor y el impulsor. Su estructura es compacta y ofrece una buena estabilidad general: el cuerpo principal está equipado con un anillo estabilizador de flujo que crea una curva característica sin protuberancias, evitando así el riesgo de sobretensiones. El ventilador consta de cuatro partes: colector, unidad principal, difusor y torre de difusión (en ocasiones se requiere una torre de difusión). Cuando el ventilador se instala en superficie para ventilación por extracción, es necesario añadir un cilindro frontal integrado para conectarlo con el túnel de aire de retorno.

Los ventiladores axiales de flujo para minería de bajo consumo de la serie 2.DK cuentan con impulsores de dos etapas I y II instalados cerca de motores de dos etapas I y II, formando una estructura contrarrotante que gira en direcciones opuestas. El ventilador consta de cinco partes: colector, motor principal de etapa I, motor principal de etapa II, difusor y torre de difusión (en ocasiones se requiere una torre de difusión).

3. Los ventiladores de la serie K. DK, con chasis principal n.° 12 e inferior, adoptan una estructura integral, mientras que los de n.° 12 y superior presentan una estructura dividida superior e inferior. Es decir, la carcasa del chasis principal se desmonta horizontalmente y se sueldan bridas horizontales en las juntas superior e inferior de la junta de desmontaje horizontal de la carcasa. Se utilizan almohadillas de sellado entre las bridas horizontales para lograr un sellado hermético.

1. Se utilizan las aspas aerodinámicas de torsión espacial C-4/Ⅱ de la Academia China de Ciencias, y el diseño aerodinámico del ventilador se basa en el principio de "flujo tridimensional", lo que garantiza una alta eficiencia aerodinámica, premisa y base para el ahorro energético del ventilador.

2. Con un amplio rango de rendimiento y especificaciones y modelos completos, puede combinarse bien con redes de ventilación de minas de varios tipos de resistencia y volumen de aire, y puede mantener un funcionamiento eficiente a largo plazo, y el efecto real de ahorro de energía es extremadamente significativo.

3. Está equipado con un anillo estabilizador de flujo anti-sobretensión. Su curva característica no presenta protuberancias ni riesgo de sobretensión. Puede operar de forma segura y estable en cualquier condición de resistencia a la mina y es especialmente adecuado para el funcionamiento conjunto de varios ventiladores.

4. Se adopta la estructura de transmisión más simple, con conexión directa entre el motor y el impulsor, lo que ofrece buena estabilidad general, fácil instalación, fácil mantenimiento y baja resistencia local. Ofrece una mayor eficiencia de transmisión que las correas y los ejes largos, sin fallos de transmisión, sin riesgo de rotura del eje y un ligero hundimiento o deslizamiento de la base no afecta el funcionamiento normal del ventilador.

5. Estructura compacta, buen rendimiento a prueba de humedad: El cuerpo del ventilador está fabricado con placa de acero y estructura de acero soldado, el aspa es de placa hueca de acero, el peciolo está hecho de acero de aleación de carbono medio templado y revenido. El aspa y el conjunto son de alta resistencia y resisten las ondas de choque de explosiones subterráneas. Se puede instalar en la superficie y bajo tierra, y es especialmente adecuado como ventilador para sistemas de ventilación multietapa en estaciones de ventilación.

6. El viento se puede revertir directamente y la tasa de inversión del viento es superior al 60%, sin necesidad de construir un conducto de viento inverso.

7. El ángulo de instalación de la cuchilla es ajustable y las condiciones de funcionamiento del ventilador se pueden ajustar en cualquier momento según los cambios en la producción de la mina.

8. La cantidad de obras de ingeniería civil es muy pequeña, lo que puede ahorrar mucha inversión en infraestructura.

9. El ruido de funcionamiento es bajo. Si se requieren requisitos especiales, se puede equipar con un silenciador de impedancia.

Los ventiladores axiales de flujo de bajo consumo para minería están diseñados específicamente para satisfacer las necesidades de diversas minas no carboníferas, como las industrias metalúrgica, de metales no ferrosos, aurífera, química, de materiales de construcción y nuclear. Pueden utilizarse como ventiladores principales o auxiliares, e instalarse en superficie o bajo tierra. Son adecuados para el funcionamiento conjunto de varios ventiladores y son ideales para cada nivel del sistema de ventilación de estación multietapa con ventiladores en serie-paralelo. También son adecuados para la ventilación en grandes talleres, túneles, proyectos de defensa aérea civil y otras ocasiones.
