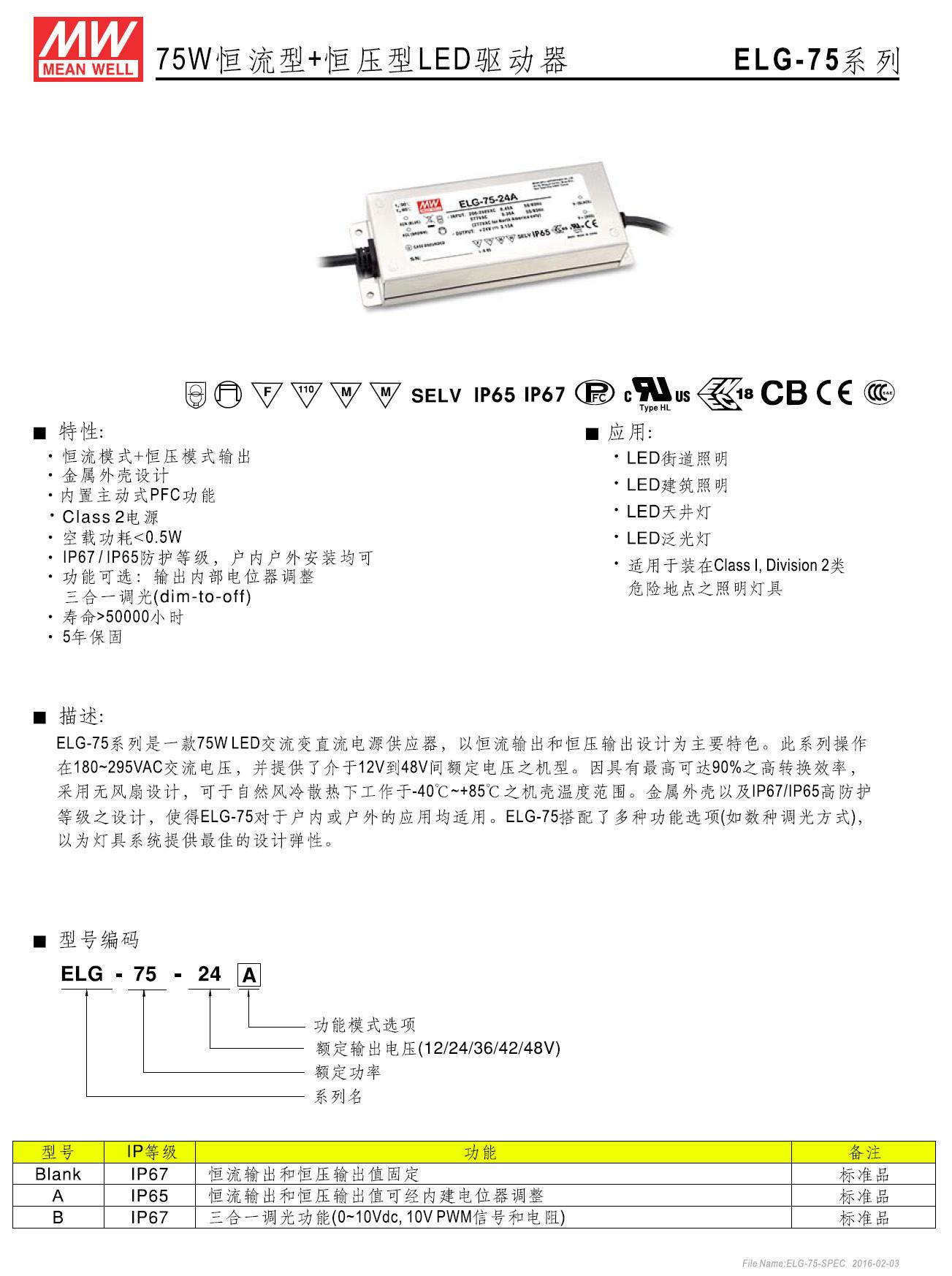

ELG-75-48B Introducción del Producto

La serie ELG es un modelo mejorado de la serie HLG. Es una fuente de alimentación de iluminación LED a prueba de agua con una función de corrección del factor de potencia de doble etapa, modo de trabajo de voltaje constante + corriente constante, encapsulado de pegamento de carcasa de aluminio, nivel de resistencia a sobretensiones de 6 kV (serie HLG este parámetro es 4 kV). Resistente a la vibración 5G, arranque de -40 ℃, voltaje de entrada es 180 V ~ 305 V CA (serie HLG este parámetro es 90 V ~ 305 V CA). El rendimiento de costo es mayor que el modelo HLG. Los modelos se dividen en tipo básico (IP67 a prueba de agua), tipo ajustable de voltaje y corriente (tipo A) (IP65 a prueba de agua), 0 ~ 10 V (serie HLG este parámetro es 1 ~ 10 V) / PWM / tipo de atenuación de resistencia tres en uno (tipo B) (IP67 a prueba de agua) y atenuación inteligente (tipo D) (IP67 a prueba de agua), y modelo de atenuación DALI opcional (tipo DA) (IP67 a prueba de agua). Es adecuado para diversas aplicaciones LED de interior y exterior, como farolas LED y luces industriales y mineras, así como proyectos de aplicaciones de control industrial y accesorios de iluminación instalados en ubicaciones peligrosas como Clase I y División 2.

Características del Producto ELG-75-48B

Voltaje de entrada 180～305 VCA
Función PFC (corrección del factor de potencia) activa incorporada, cuando la carga es mayor o igual al 60%, el factor de potencia> 0,9
Eficiencia hasta el 90%
Carcasa de aleación de aluminio completamente cerrada con relleno de pegamento.
Con protección contra cortocircuitos/protección contra sobrecorriente/protección contra sobretensión/protección contra sobrecalentamiento
Certificación de seguridad internacional: UL/CUL/TUV/CE, en cumplimiento con las regulaciones globales de seguridad de equipos de iluminación.
Pérdida sin carga <0,5 W
El controlador LED tipo HL se puede utilizar para lámparas para ubicaciones peligrosas de Clase I, División 2
Tipo A: Protección IP65, la corriente y el voltaje de salida se pueden ajustar mediante un potenciómetro incorporado (preestablecido)

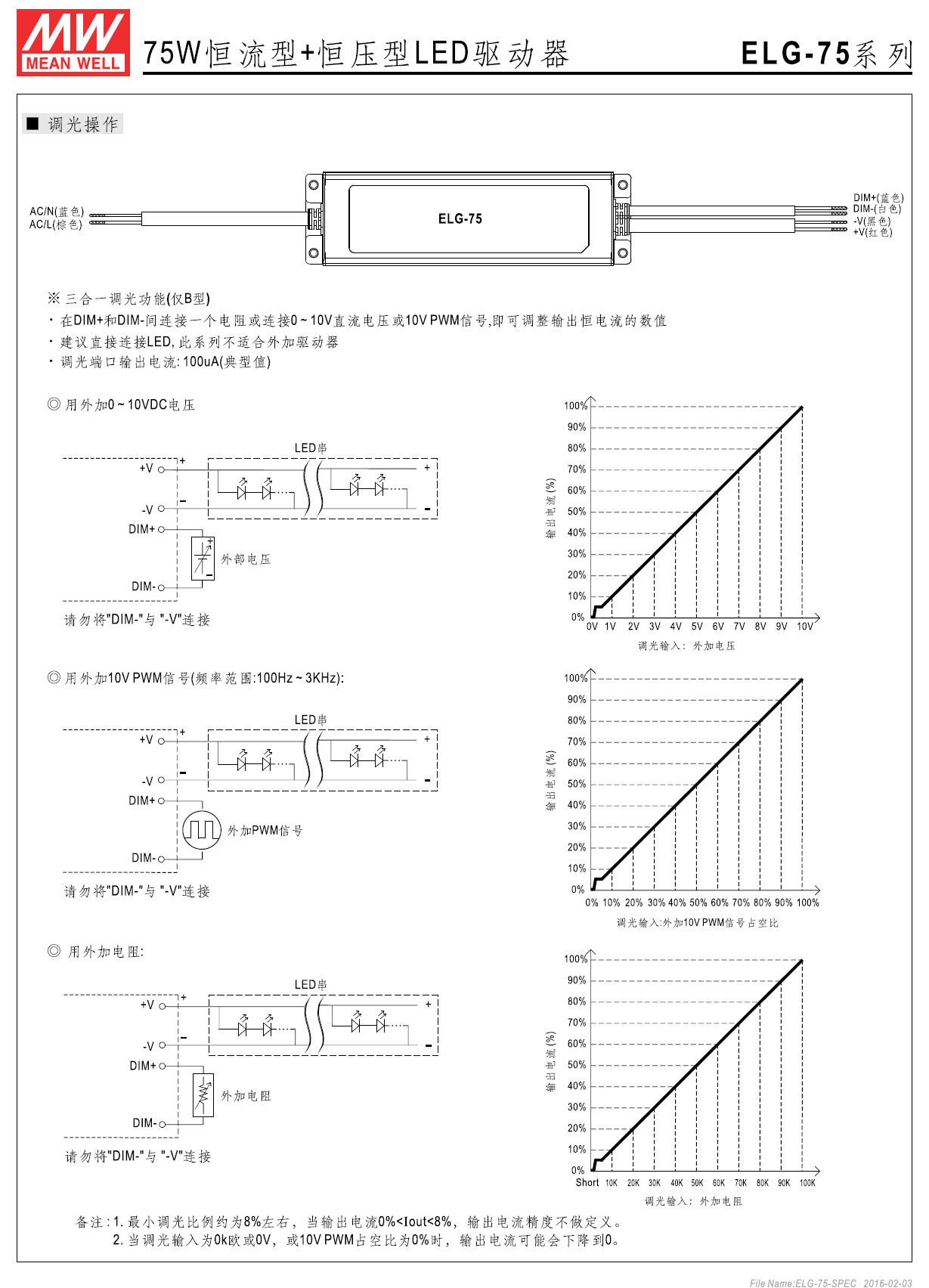

Tipo B: protección IP67, la corriente de salida se puede ajustar mediante cables externos (atenuación de voltaje en línea, atenuación por resistencia o atenuación PWM (atenuación tres en uno))
Tipo D: Protección IP67, modelo de atenuación programada (necesita ser personalizado)
Prototipo: Protección IP67, entrada y salida son cableado
Tipo DA: Función DALI (necesita ser personalizado)
Cumple con el nivel de resistencia a sobretensiones de 6 KV (IEC61000-4-5)
Prueba de envejecimiento a plena carga del 100 %
Adopte un proceso sin plomo y cumpla con los requisitos de protección ambiental RoHS.
Marca taiwanesa Mean Well, fabricada en la fábrica de Guangzhou
Garantía de 5 años

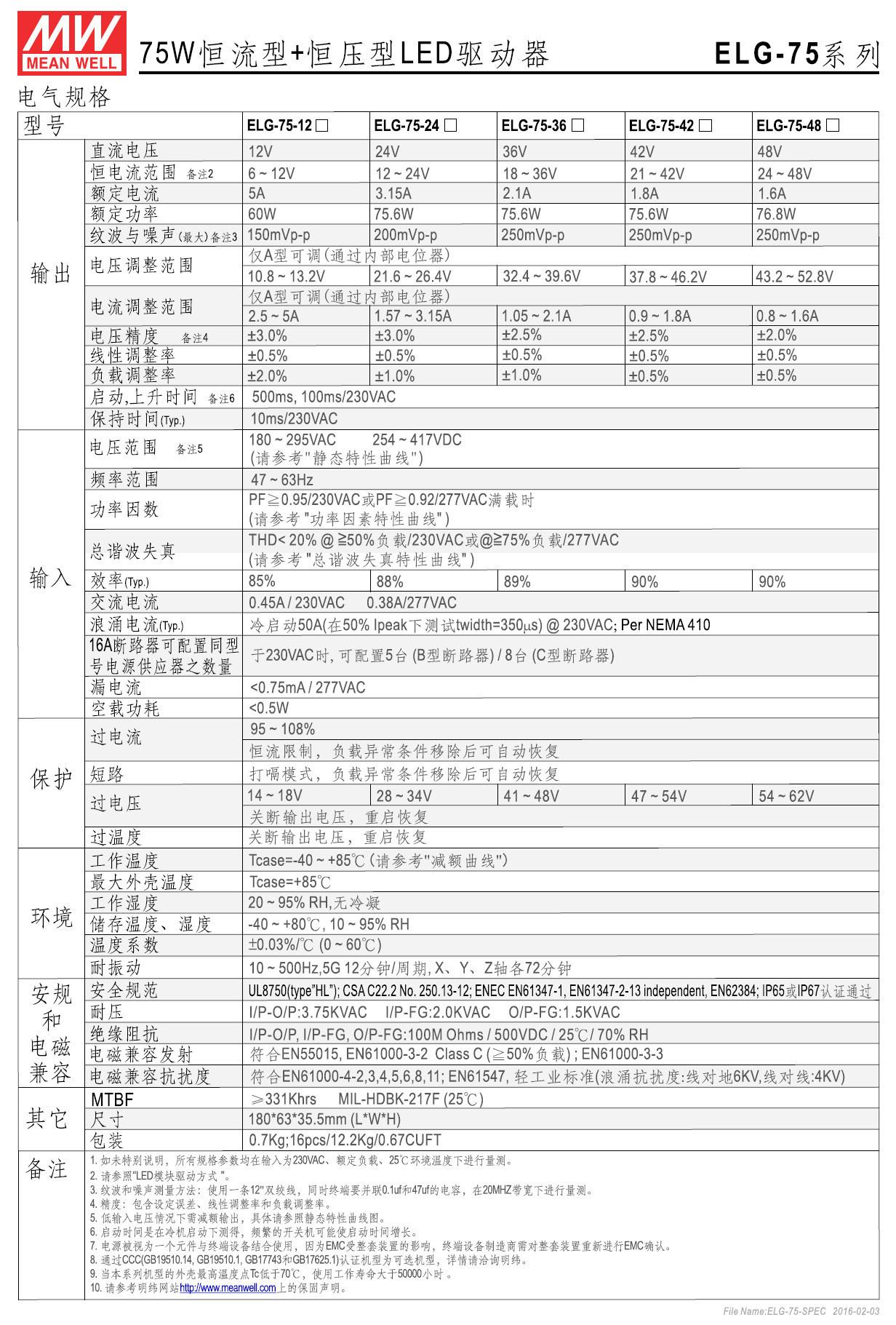

Parámetros del Producto ELG-75-48B

Rango de salida CC 48V, 0～1.6A
Rango de voltaje de corriente constante 24～48V
Precisión del voltaje de salida ±2%
Ondulación y ruido 250 mVp-p
Eficiencia 90%
Rango de voltaje de entrada 180～305 VCA/254～431 VCC
Corriente de entrada de arranque en frío, 60 A/230 V
Rango de ajuste de voltaje 43.2～52.8V (Solo Tipo A, ajustado por VoAD)
Rango de ajuste actual 0.8～1.6A (Solo Tipo A, ajustado por IoADJ)
Corriente de fuga <0,75 mA / 277 V CA
Protección contra sobrecorriente: cuando la corriente de salida alcanza entre el 95% y el 108% de la corriente establecida, la corriente se limita mediante una corriente constante y se recupera automáticamente.
Protección contra sobretensión: Cuando la salida es 54-62V, el voltaje de salida se apaga y se reinicia para recuperarse.
La protección contra sobrecalentamiento apaga el voltaje de salida y se reinicia para recuperarse.
Tiempo de subida y bajada de arranque: 500 mA, 100 mA, 10 mA (230 V CA, 95 % de carga)
Características de aislamiento: entre entrada y salida: 3,75 KVAC, entre entrada y carcasa: 2 KVAC, entre salida y carcasa: 0,5 KVAC,
Temperatura de trabajo -40～+70℃ (ver curva de reducción de carga de salida)
Resistencia a la vibración 10～500 Hz, 5 G 12 minutos/ciclo, 72 minutos para cada eje de XYZ
Certificación de seguridad aprobada UL8750, EN61347-1 EN61347-2-13, IP65 o IP67
Emisión estándar de compatibilidad electromagnética: EN55015, armónicos: EN61000-3-2 clase C (>=50% de carga), EN61000-3-3
Norma de compatibilidad electromagnética antiinterferencias: EN61000-4-2,3,4,5,6,8,11,EN61547, estándar de industria ligera de clase A (sobretensión de 6 kV)
MTBF ≥300,600 horas, MIL-HDBK-217F (25 °C)
Cableado de entrada certificado por UL, SJTW, 18 AWG × 2 C (30 cm)
Cableado de salida
Tipo básico/Tipo A: SJTW 18AWG × 2C (30 cm) (otros modelos)
Tipo B/D/DA: SJTW 18AWG × 2C (30 cm) + UL2517 22AWG × 2C (30 cm) (otros modelos)

Caso No. 244A
Dimensiones: 180×63×35,5 mm (largo×ancho×alto)
Peso y embalaje 0,75 kg, 16 unidades/13 kg/0,02 metros cúbicos por caja
