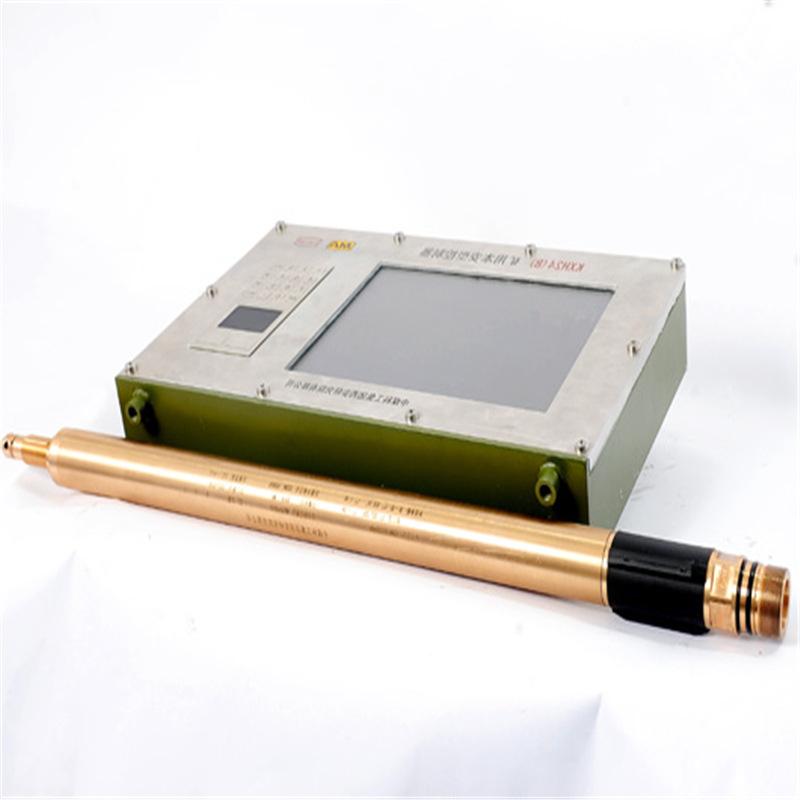

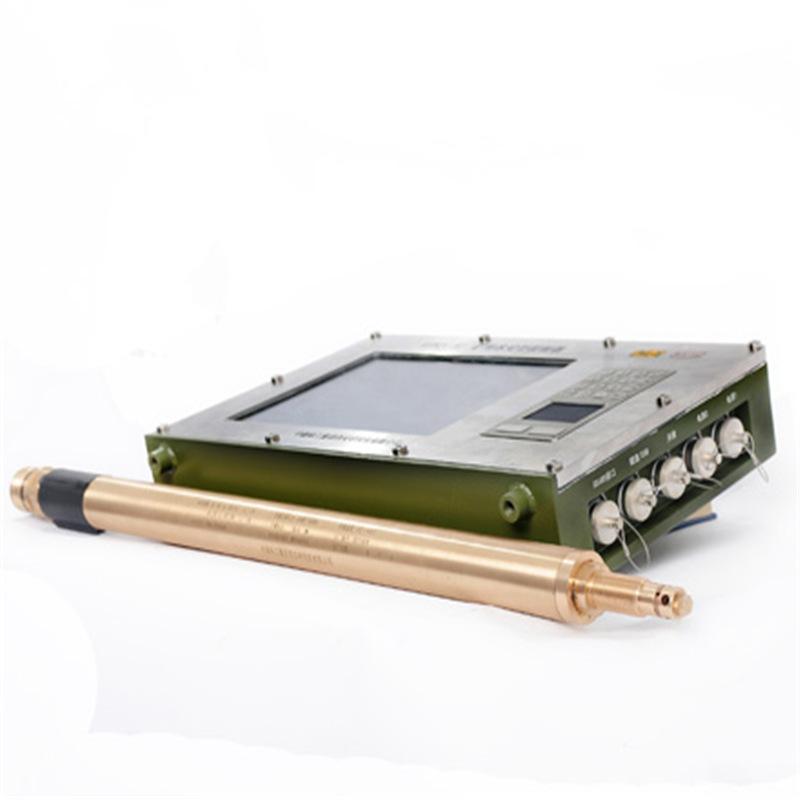

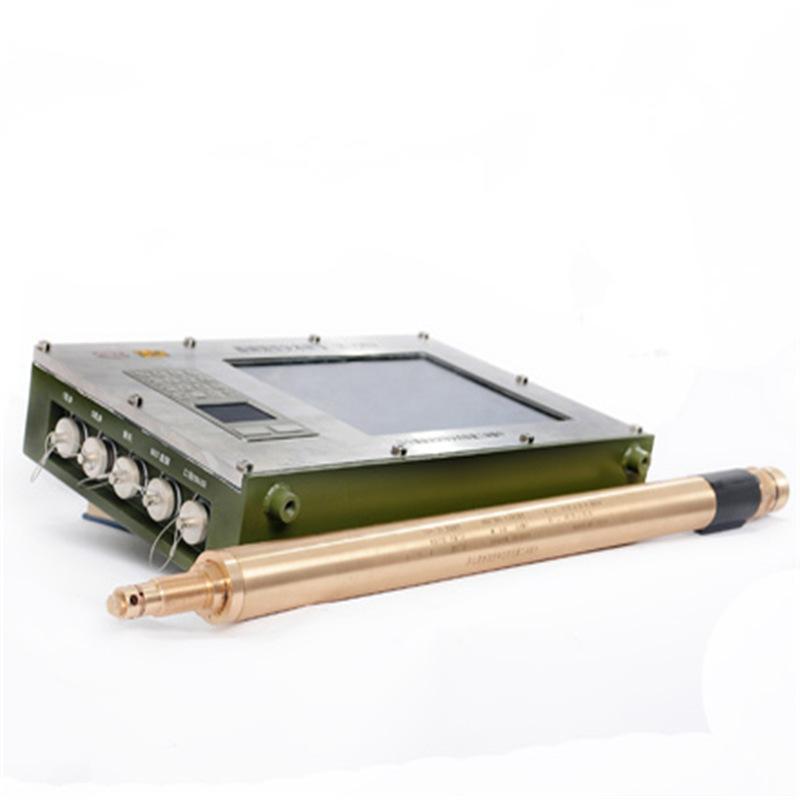

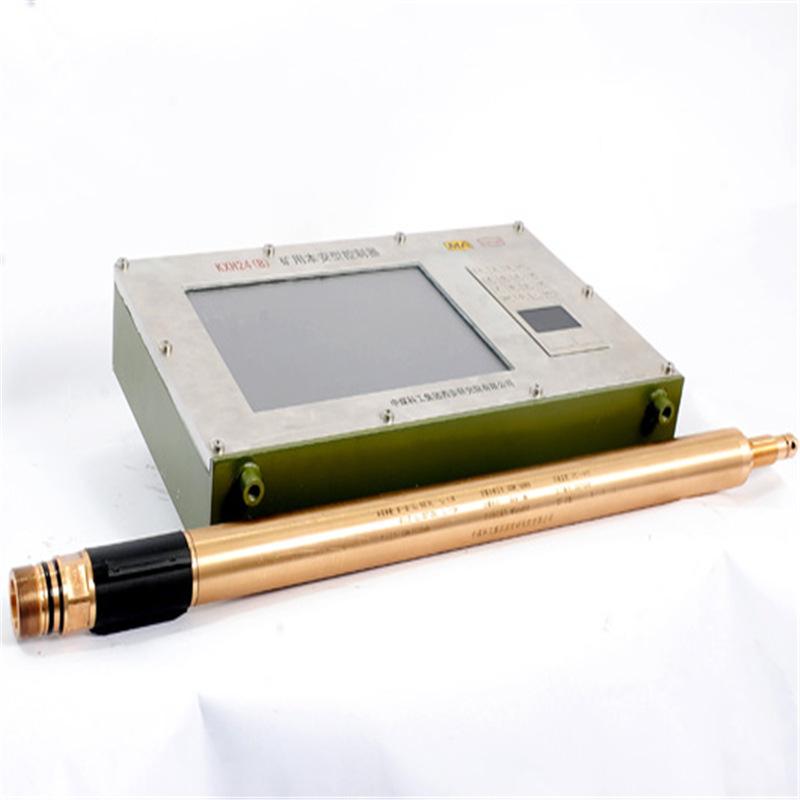

Instrumento de Medición de Taladro de Onda Electromagnética a Prueba de Explosiones y de Seguridad Intrínseca para Minas Instrumento de Medición de Taladro de Onda Electromagnética a Prueba de Explosiones Ysdc

Introducción del producto del instrumento de medición de perforación de ondas electromagnéticas de minas:

1. El instrumento se utiliza principalmente para monitorear parámetros como la inclinación, el azimut y el ángulo de la herramienta durante la perforación, y también puede mostrar los parámetros y la trayectoria de la perforación en tiempo real. Es adecuado para la perforación de extracción de gas y la exploración avanzada en minas de carbón, así como para la exploración terrestre y la perforación de ramificaciones horizontales para la minería de metano en yacimientos de carbón.

2. El instrumento utiliza transmisión de señales de ondas electromagnéticas, lo que se caracteriza por una alta velocidad de transmisión y un corto tiempo de medición. El controlador de pantalla permite operar sin teclado, y las funciones se controlan y configuran fácilmente con el ratón para completar la medición de datos.

Parámetros del producto del instrumento de medición de perforación de ondas electromagnéticas de mina:

Rango de medición y precisión

Nombre del parámetro Rango de medición Error absoluto

Inclinación -90°～+90° ±0,2°

Acimut: 0°～360° ±1,2°

Ángulo de orientación de la herramienta 0°～360° ±1,2°

Parámetros básicos de rendimiento de la sonda inclinómétrica de perforación inalámbrica

•Tiempo de trabajo ≥160h

•Diámetro exterior Φ42mm

• Longitud 2337 mm

•Peso ≤15 kg

• Resistencia a la presión del agua ≥12 Mpa

Parámetros básicos de rendimiento de una fuente de alimentación de CC intrínsecamente segura y ignífuga para minas

• Entrada nominal CA 127 V

•Potencia de entrada ≤50W

• Dimensiones: 290×290×176 (mm)

•Peso ≤45Kg

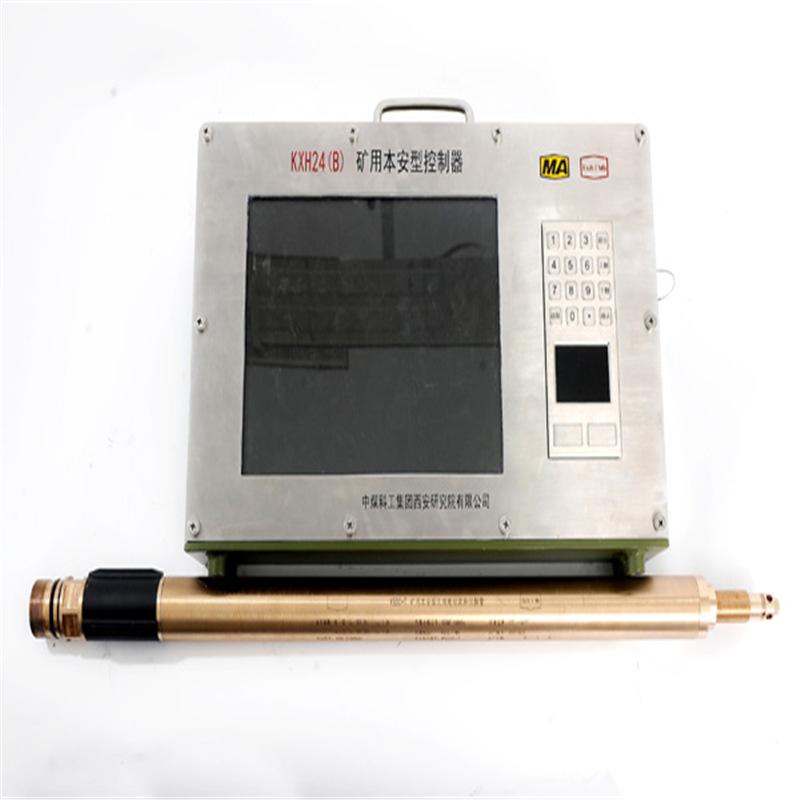

Parámetros básicos de rendimiento del controlador

•Tamaño de pantalla 12.1 pulgadas

• Dimensiones: 460×252×98 (mm)

•Masa ≤10Kg
