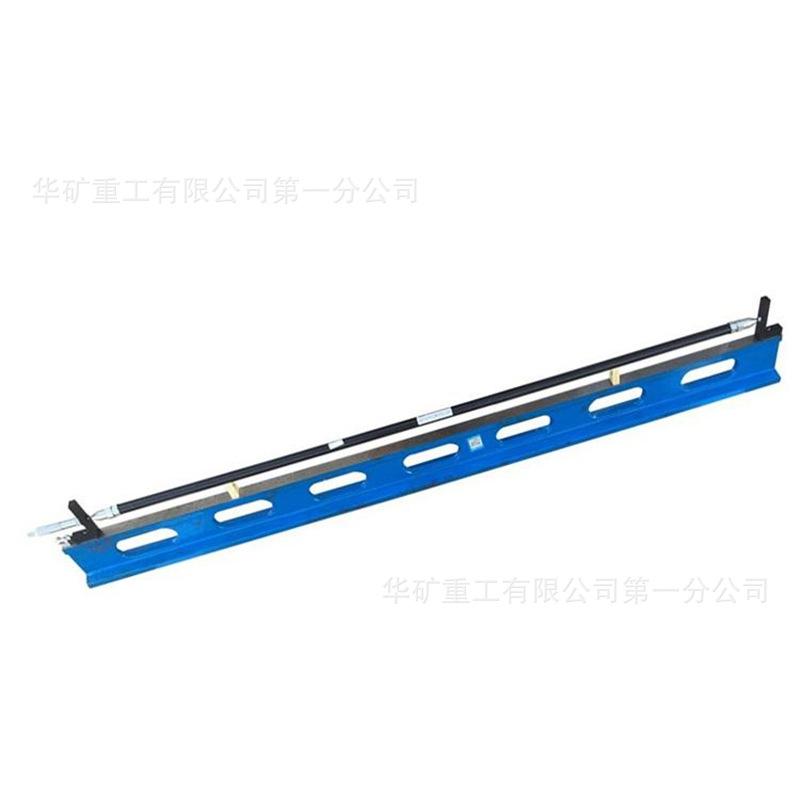

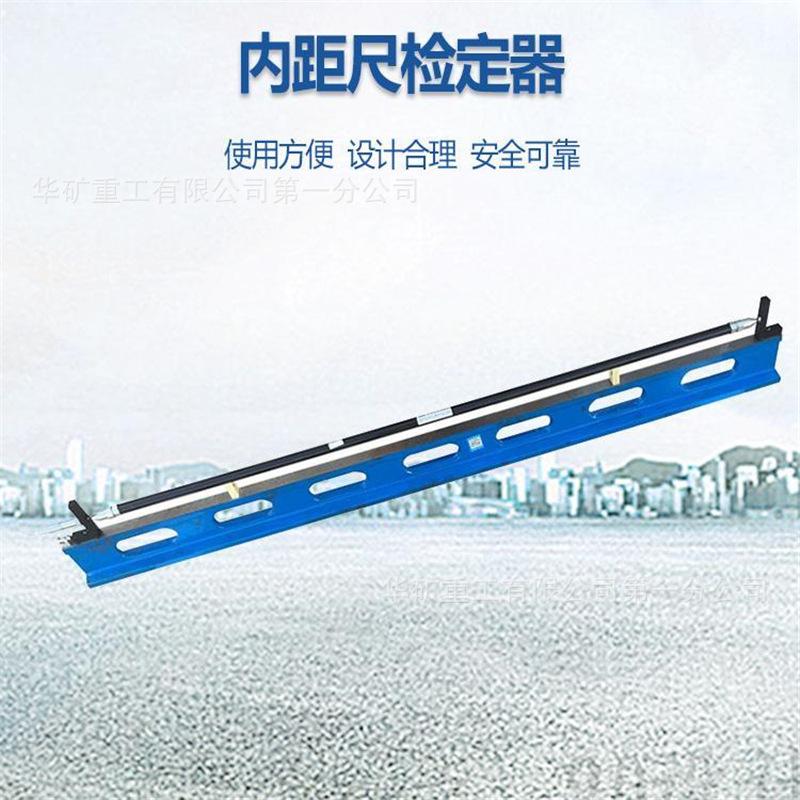

Introducción al producto: Calibrador de escala de distancia interna

Parámetros del calibrador de regla de distancia interna

Nivel de precisión: Nivel I

Rango de medición de gálibo de vía: 1410-1470mmCM05

Indicación de posición de la distancia entre ejes (1435) error máximo: ±0.04 mm

Error máximo de la indicación de posición del ancho de vía (1410-1470): ±0.06 mm

Rango horizontal (super altura): 0-185 mm

Error de indicación ultra alto: ±0.06 mm

Rango de medición de pendiente en estado horizontal: 0-7.2 grados

Longitud de calibre de trabajo: 1435±0.2mm

Notas sobre el medidor de distancia interno:

1. El calibrador debe almacenarse en una habitación segura y seca, alejada de fuentes de calor y ambientes húmedos;

2. Este instrumento es un dispositivo de alta precisión. Debe manejarse con cuidado durante su uso y transporte para evitar colisiones severas de las diversas partes y prevenir daños.

3. Cuando no se utilice durante mucho tiempo, el banco de calibración debe recibir mantenimiento regularmente, lubricando las piezas giratorias y deslizantes y aplicando aceite antioxidante a las piezas propensas a la oxidación.

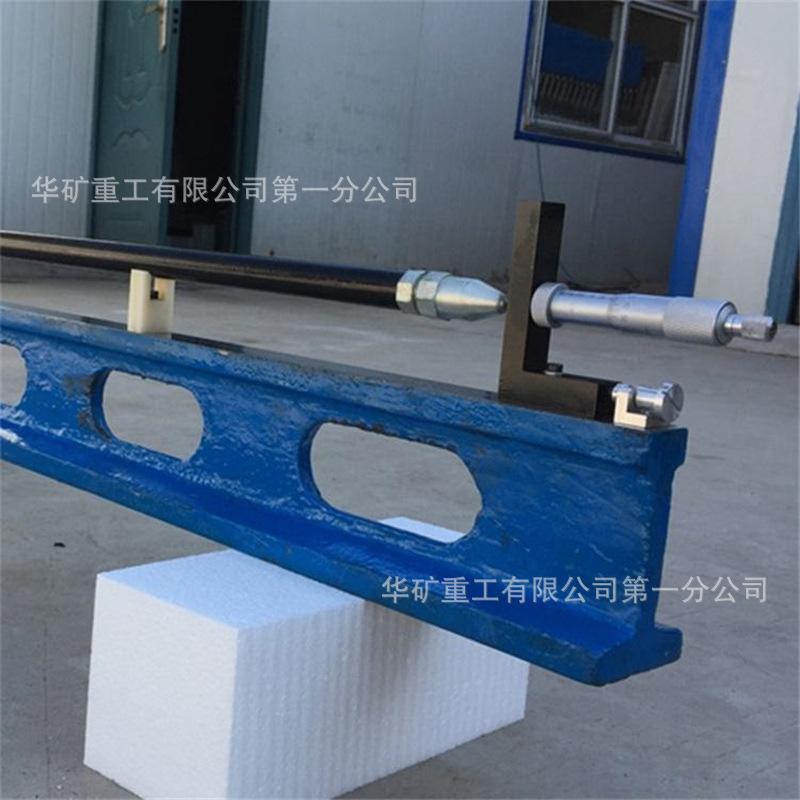

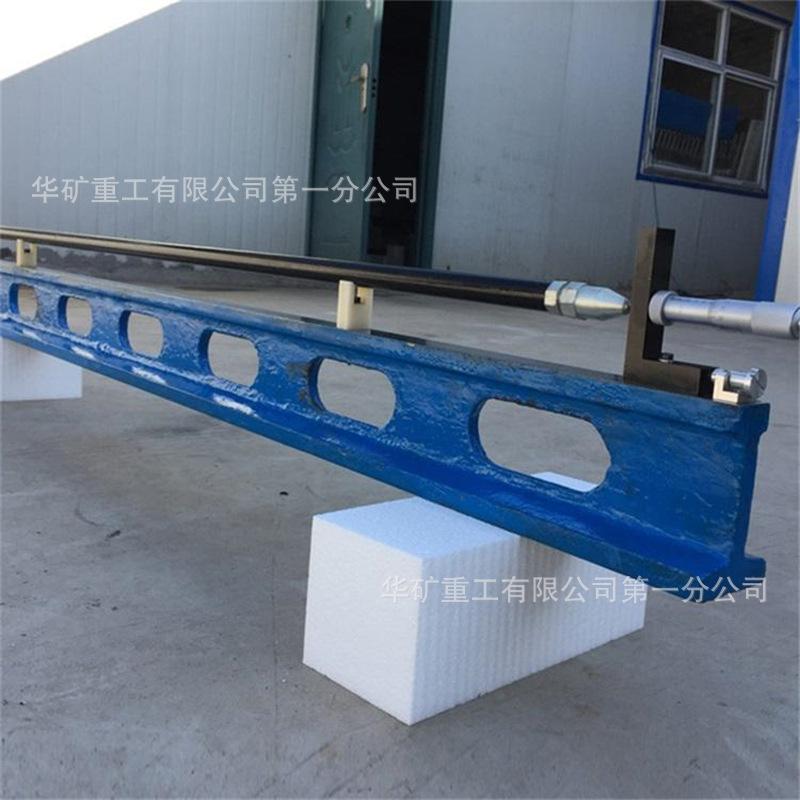

Estructura mecánica

1. Las partes principales de la estructura mecánica están hechas de hierro dúctil, que tiene un bajo coeficiente de expansión térmica, dimensiones estructurales estables, excelente rendimiento autolubricante y resistencia al desgaste. La densidad y la vida útil del riel de medición se garantizan eficazmente.

2. La detección del ancho de vía utiliza un dispositivo de transmisión por tornillo sin fin y rueda helicoidal de precisión para facilitar el ajuste fino.

3. La detección ultraalta adopta rieles guía dobles, engranajes, cremalleras, elevación, cadena de transmisión síncrona, caja de cambios de precisión, dispositivos de ajuste rápido y rueda de mano de ajuste fino, y la verticalidad ultraalta es precisa y confiable.

4. El nivel universal importado de Alemania es claro, intuitivo y preciso.

Material de fibra de carbono de calibre 5: bajo coeficiente de expansión térmica, alta resistencia a la tracción, dimensiones estables. Los contactos de bola de cerámica de nitruro de silicio tienen alta dureza, resistencia a altas temperaturas, resistencia a ácidos y álcalis, y nunca se oxidarán.

Parte de pantalla digital electrónica

1. La sobreelevación de la vía adopta una regla de visualización digital electrónica con una resolución de 0.01 mm y modo de salida de datos de valor.

2. El corrector digital de pantalla de peralte superelavado tiene las funciones de detectar y mostrar el peralte superelavado antes y después de la corrección, calibre, temperatura y humedad, con números claros e intuitivos.
