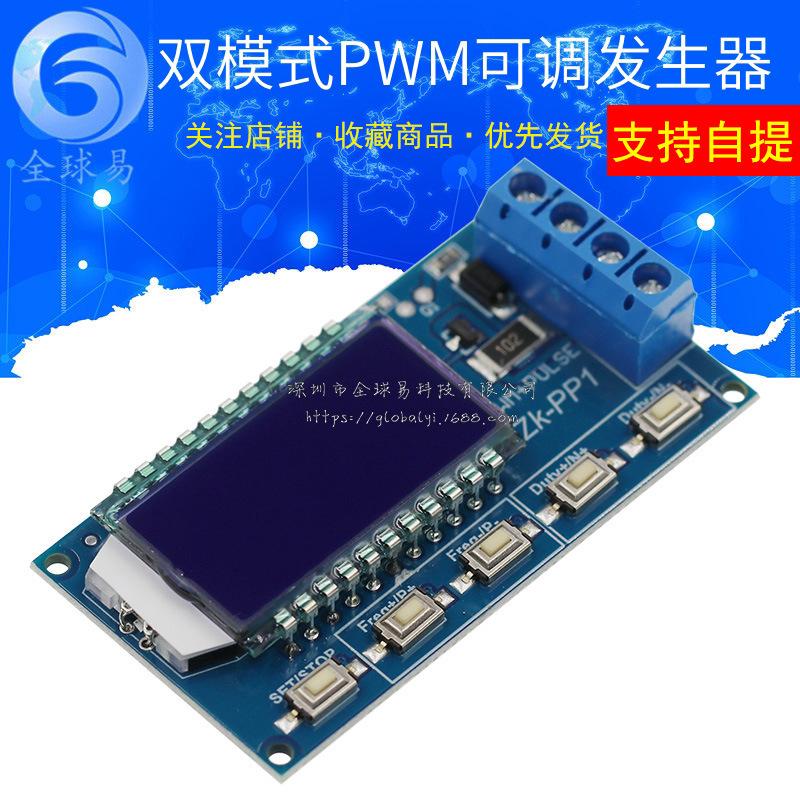

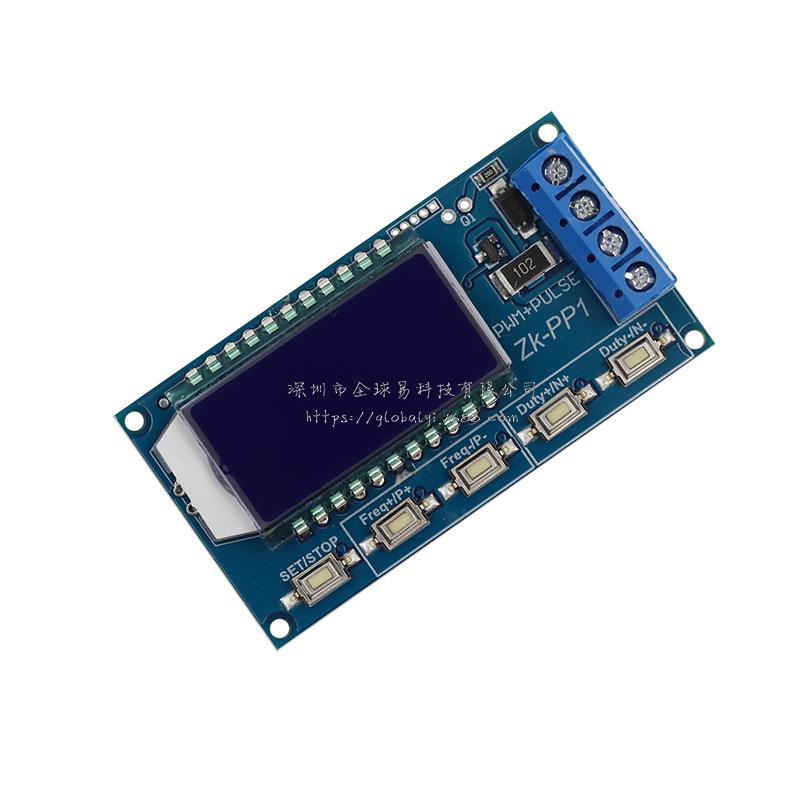

Módulo generador de onda cuadrada y rectangular PP1 de modo dual con ciclo de trabajo y frecuencia de pulso PWM ajustable

1. Generador de señales PWM, generador de señales de onda cuadrada y rectangular.

2. Se utiliza para generar señales de onda cuadrada para controlar motores de CC o controladores de motores paso a paso;

3. El controlador correspondiente puede realizar funciones de atenuación, regulación de velocidad, control de válvulas solenoides, etc., pero no puede controlar directamente cargas como válvulas solenoides de motores de lámparas eléctricas.

1.Características destacadas del producto:

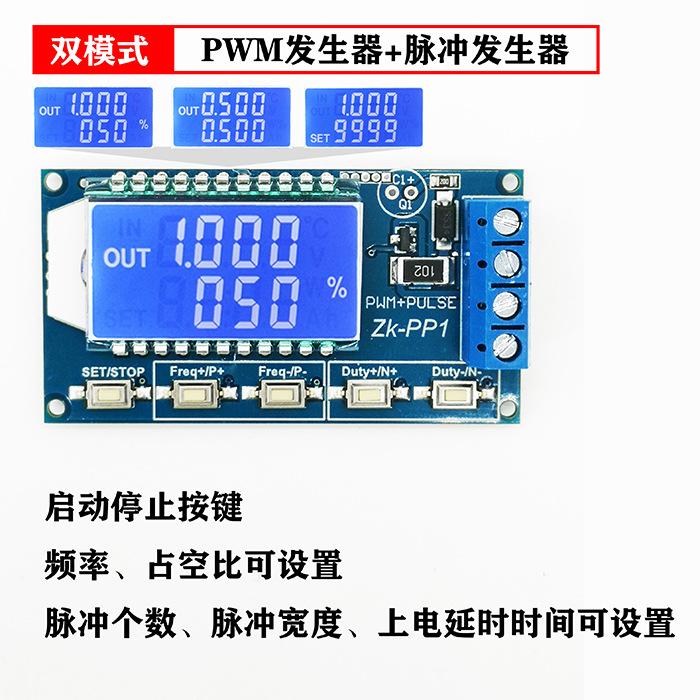

1.1 Se pueden seleccionar dos modos:

Modo PWM: la frecuencia (continua), el ciclo de trabajo y el número de pulsos son ajustables;

Modo PULSO: el tiempo de ancho de pulso positivo, el tiempo de ancho de pulso negativo, el tiempo de inicio retrasado y el número de pulso son ajustables.

1.2 Con botones de inicio y parada, puede controlar la salida y parada de la señal.

1.3 Entrada de voltaje amplio 3,3-30 V, con protección de conexión anti-reversa, cableado de terminal de 5,08 mm

2.Parámetros técnicos:

2.1 Voltaje de funcionamiento: 3,3 ~ 30 V, con protección de conexión inversa

2.2 Rango de frecuencia: 1 Hz ~ 150 KHz, precisión de aproximadamente el 2 %

2.3 Rango de ciclo de trabajo: 0-100%, paso del 1%

2.4 Número de pulsos: 1-9999, o infinito (mostrar '----' significa infinito)

2.5 Tiempo de salida de retardo: 0,000 s-9999 s, la configuración mínima es 1 ms

2.6 Longitud del ancho de pulso positivo y negativo: 0,000 s-9999 s, la configuración mínima es 1 ms

2.7 Capacidad de transporte de señal: menos de 30 mA

2.8 Amplitud de la señal de salida: La amplitud es igual a la tensión de alimentación.

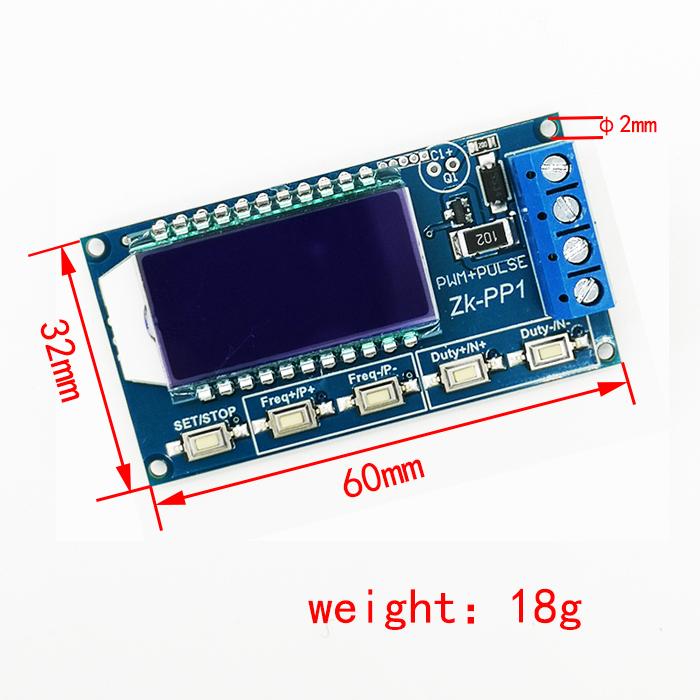

2.9 Tamaño del producto: 60 mm x 32 mm x 10 mm

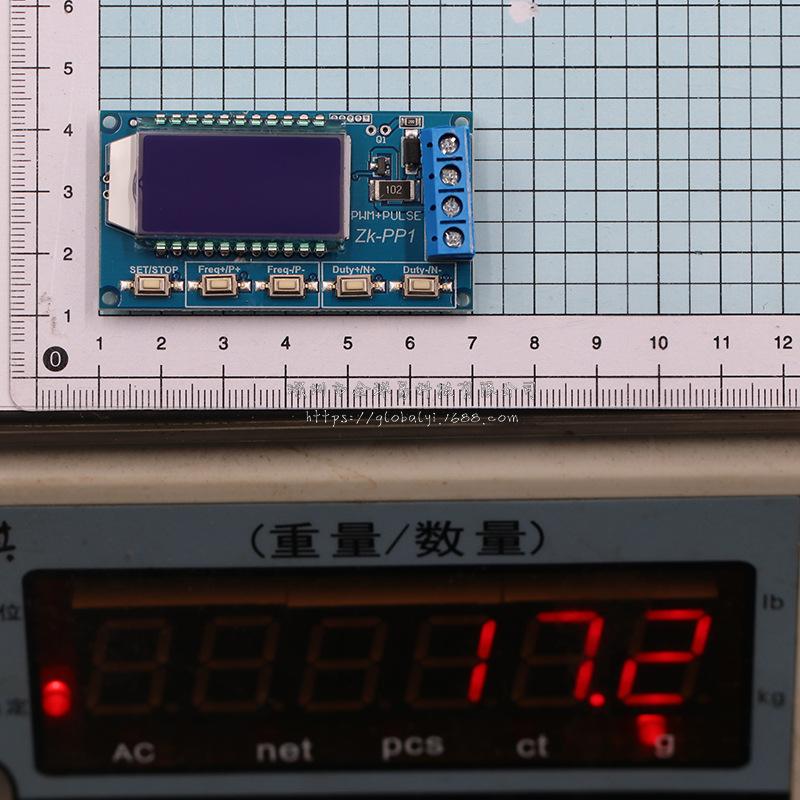

2.10 Peso del producto: 18 g

2.11 Embalaje: Bolsa antiestática

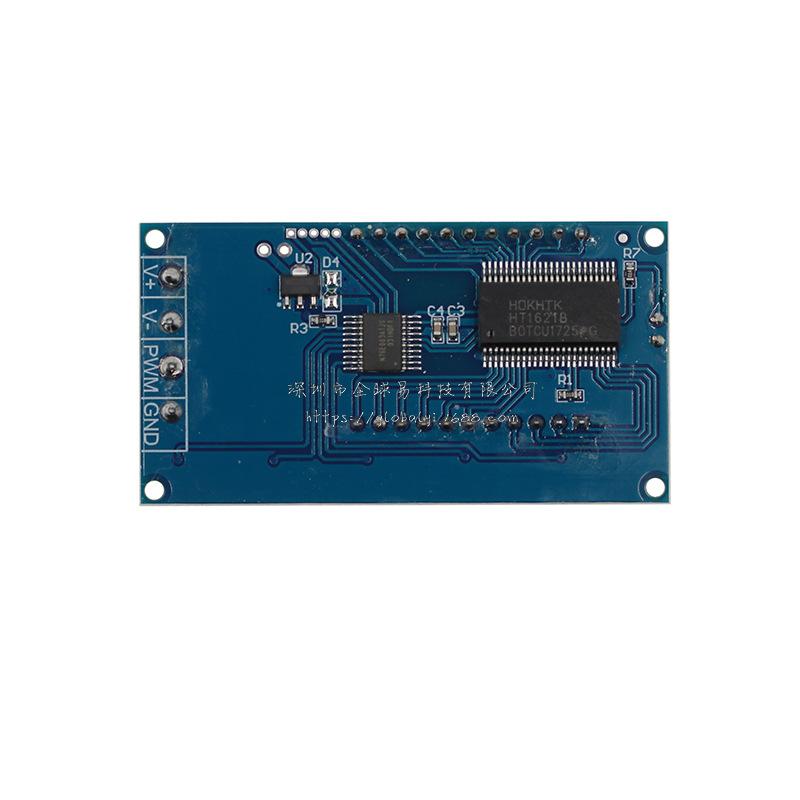

3.Descripción del módulo:

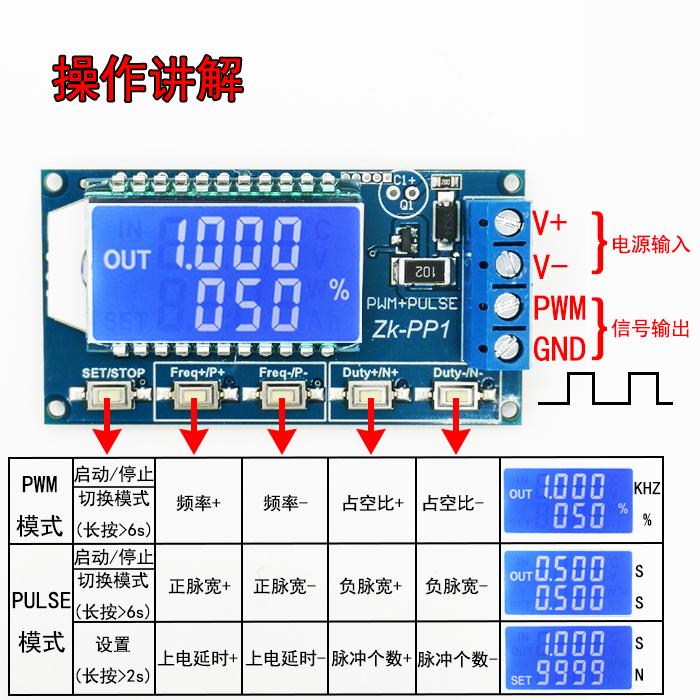

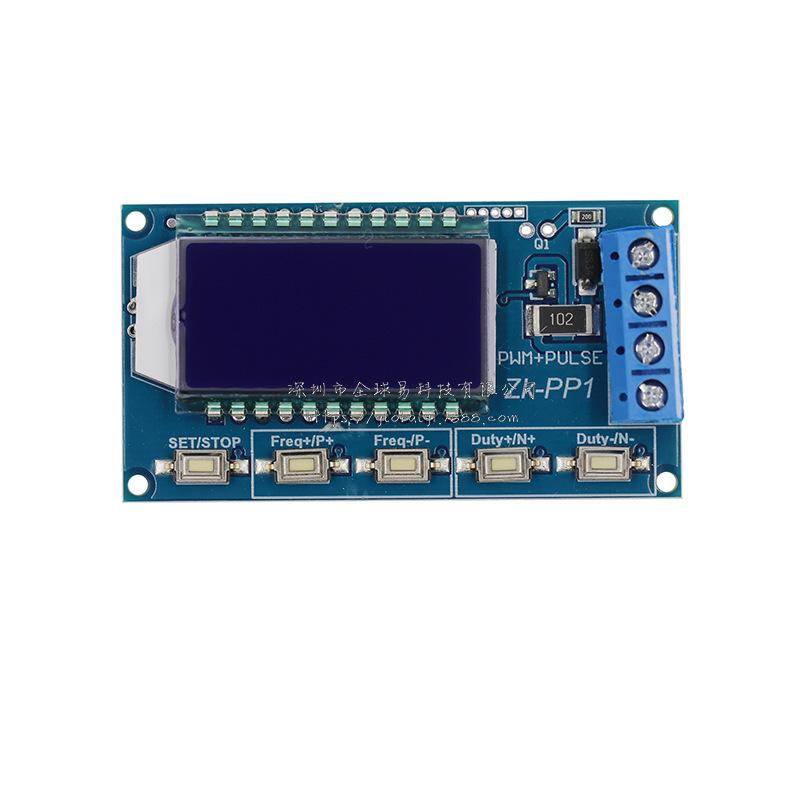

3.1 Instrucciones de funcionamiento de los botones

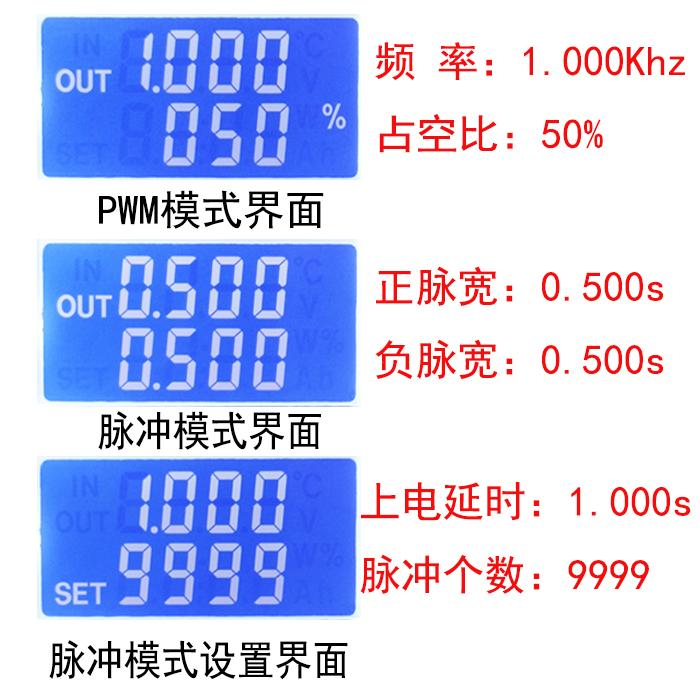

3.2 Modo PWM (la pantalla muestra “%” para el modo PWM)

El modo predeterminado de fábrica es el modo PWM. Los botones FREQ+ y FREQ- ajustan la frecuencia, y los botones DUTY+ y DUTY- ajustan el ciclo de trabajo. Pulse brevemente el botón STOP para controlar la salida o detener la señal. Al detenerse, la salida es 0. La pantalla muestra el símbolo "OUT" para indicar la salida; de lo contrario, la salida se detiene. La frecuencia predeterminada de fábrica es de 1 kHz y el ciclo de trabajo es del 50 %.

Si necesita cambiar al modo PULSE, mantenga presionado el botón SET (más de 6 segundos) sin soltarlo, verá que la pantalla cambia y el “%” desaparece, indicando el modo PULSE.

3.3 Modo PULSO (sin “%” en el lado derecho de la pantalla indica modo PULSO)

Los botones P+ y P- configuran el tiempo de ancho de pulso positivo, que se muestra en la línea superior de la pantalla LCD. Los botones N+ y N- configuran el tiempo de ancho de pulso negativo, que se muestra en segundos en la línea inferior de la pantalla LCD. Pulse brevemente el botón STOP para controlar la salida o la detención de la señal. Al detenerse, la salida es 0. Si la pantalla muestra el signo "OUT", hay salida; de lo contrario, se detiene. El ancho de pulso positivo predeterminado de fábrica es de 0,5 segundos y el ancho de pulso negativo es de 0,5 segundos.

Ajuste del número de pulsos y tiempo de retardo: en el modo PULSE, mantenga presionado el botón SET durante 2 segundos y luego suéltelo para ingresar a la interfaz de ajuste del número de pulsos y el tiempo de retardo. La pantalla muestra SET, y el pulso de salida se apagará y borrará después de ingresar; los botones P+ y P- se utilizan para configurar el tiempo de retardo, y los botones N+ y N- se utilizan para configurar el número de pulsos. El tiempo de retardo predeterminado de fábrica es 0 segundos, y el número de pulsos es infinito (mostrado ----); mantenga presionado el botón SET durante 2 segundos nuevamente para regresar automáticamente a la interfaz de pulsos, presione el botón STOP y, después del tiempo de ajuste del retardo, se enviará el número de pulsos establecido. Si se envía el número de pulsos, emitirá automáticamente 0. Si no se envía durante el período, al presionar el botón STOP se apagará y borrará el pulso de salida, y se enviará el número de pulsos establecido cada vez que se inicie.

3.4 Ejemplos de funcionamiento de la aplicación

3.4.1 Salida PWM 20 KHZ, ciclo de trabajo del 60 %: seleccione el modo PWM, configure la frecuencia en 20,00 y el ciclo de trabajo en 060 %.

3.4.2 La salida se enciende durante 0,6 segundos, se apaga durante 0,2 segundos y se repite en bucle infinitamente: seleccione el modo PULSE, configure el ancho de pulso positivo en 0,600, el ancho de pulso negativo en 0,200, el tiempo de retardo en 0,000 y el número de pulsos en ----.

3.4.3 Encienda o presione el botón de inicio, demore 5 segundos, luego el extremo de salida se enciende durante 0,6 segundos, se apaga durante 0,2 segundos y repite infinitamente: seleccione el modo PULSO, configure el ancho de pulso positivo en 0,600, el ancho de pulso negativo en 0,200, el tiempo de retardo en 5,000 y el número de pulsos en ----.

3.4.4 Encienda o presione el botón de inicio, demore 5 segundos y luego emita 100 pulsos de nivel alto de 10 ms y nivel bajo de 10 ms: seleccione el modo PULSO, configure el ancho de pulso positivo en 0,010, el ancho de pulso negativo en 0,010, el tiempo de retardo en 5,000 y el número de pulsos en 0100.

3.4.5 Retraso de encendido de 10 segundos, luego señal de salida permanente: seleccione el modo PULSO, configure el ancho de pulso positivo en un número mayor que 0, configure el ancho de pulso negativo en 0, configure el tiempo de retardo en 10,00 segundos y el número de pulsos en infinito (----).

3.4.6 Para otras aplicaciones, puede explorarlas usted mismo o consultar con el servicio de atención al cliente.

No se perderán todos los parámetros de configuración cuando se apague el dispositivo.
