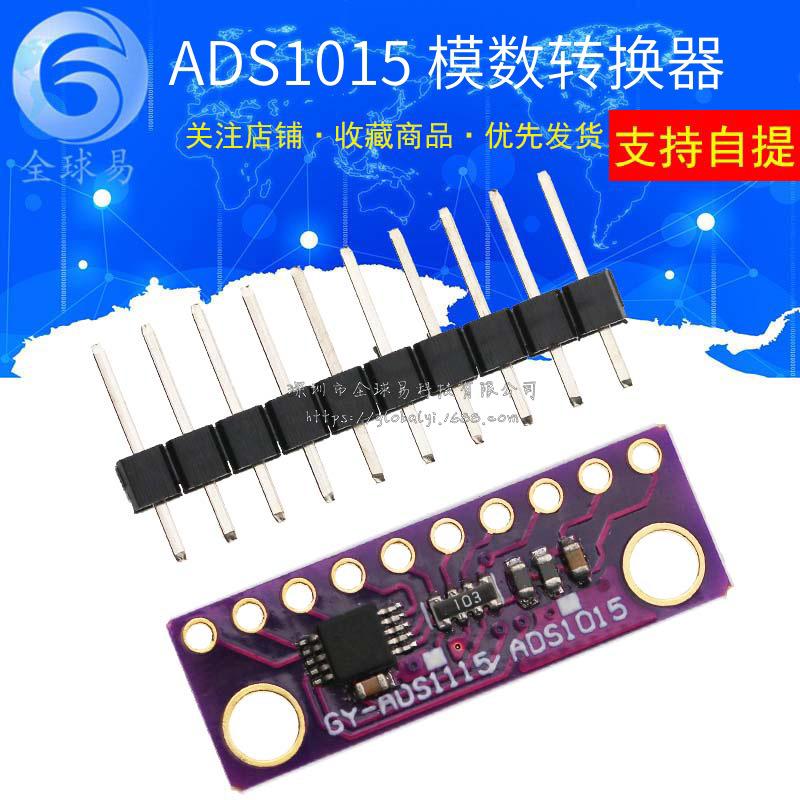

Módulo de desarrollo de convertidor analógico-digital de precisión pequeño de 12 bits GY-ADS1015 de color púrpura

Para microcontroladores sin un convertidor analógico a digital, o si desea un ADC de mayor precisión, el ADS1015 proporciona una precisión de 12 bits a 3300 segundos de muestra a través de I2C.
El chip se puede configurar como cuatro canales de entrada de un solo extremo o dos canales diferenciales.
Como beneficio adicional, incluso incluye un amplificador de ganancia programable de hasta x16 para ayudar a aumentar al máximo el rango de señales individuales o diferenciales más pequeñas.
El ADC puede operar con alimentación/lógica de 2 V a 5 V, mide una amplia gama de señales y es fácil de usar.
Es un excelente convertidor de 12 bits de propósito general.
El chip es bastante pequeño, por lo que viene en una placa de conexión con ferritas para mantener AVDD y AGND silenciosos.
La interfaz se realiza a través de I2C.
La dirección se puede cambiar a una de cuatro opciones, de modo que puede conectar cuatro ADS1015 en un solo bus I2C de 2 cables para 16 entradas de un solo extremo.

Especificaciones del producto:
Amplio rango de suministro de energía:2,0 V a 5,5 V
Modo continuo:Sólo 150 μA
Modo único:Apagado automático
Velocidad de datos programable:128 a 3300 muestras/segundo
Referencia de voltaje de deriva baja interna
Oscilador interno
PGA interna
Interfaz I2C:Dirección seleccionable de 4 pines
Cuatro entradas de un solo extremo o dos entradas diferenciales
Comparador programable
El chip utiliza una dirección I2C de 7 bits entre 0x48-0x4B
Tamaño de PCB:2,55×0,90 cm / 1,00“”×0,35“”(largo x ancho)
