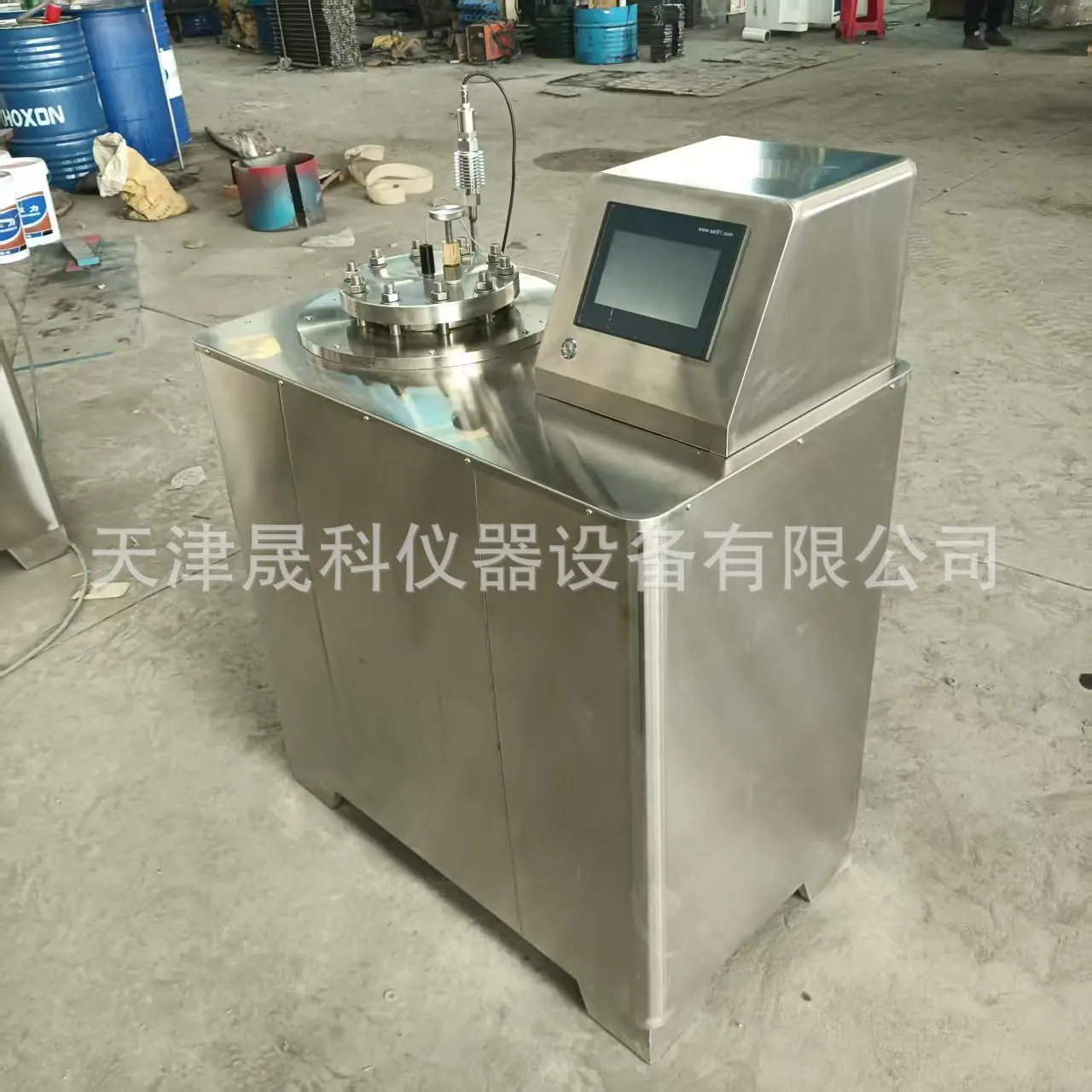

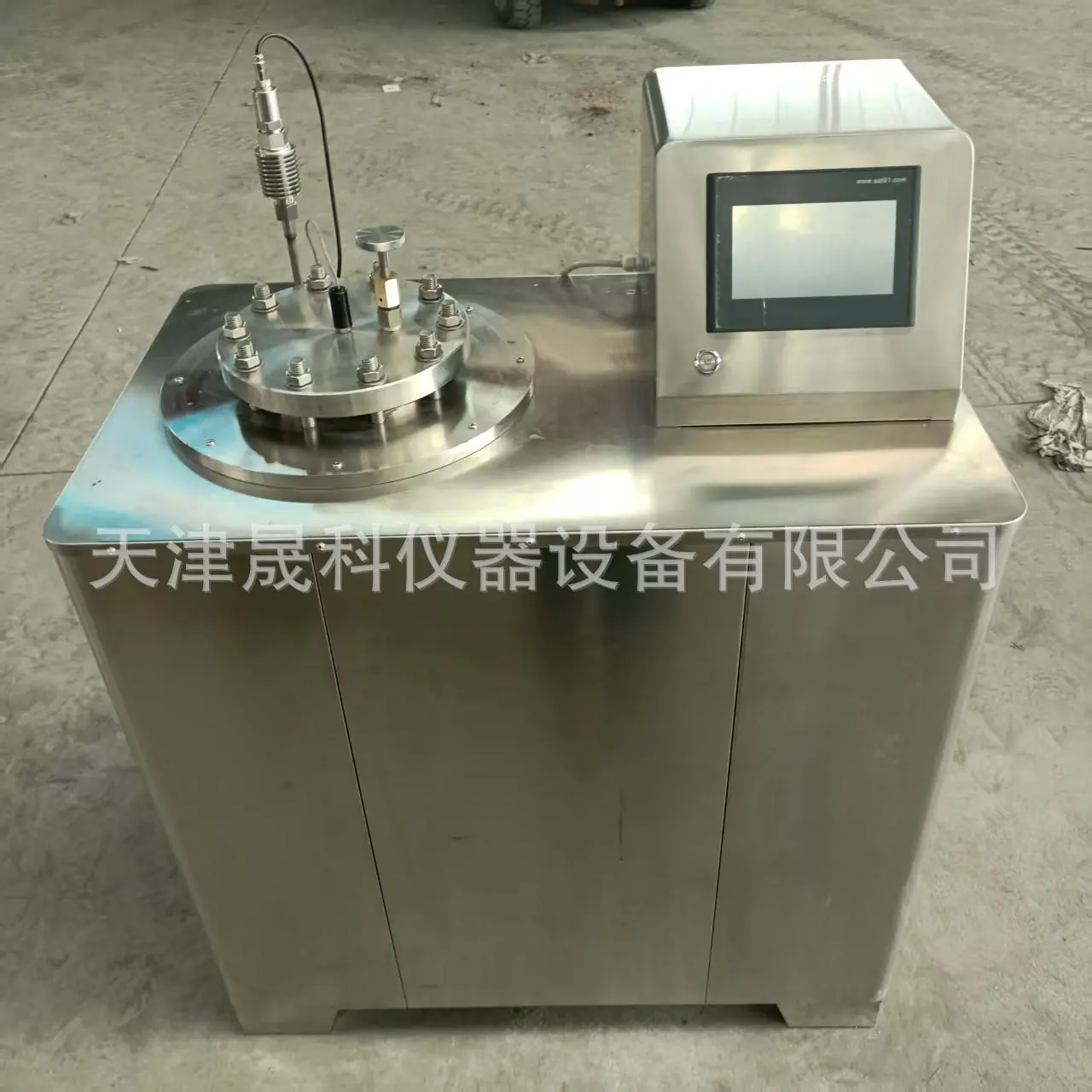

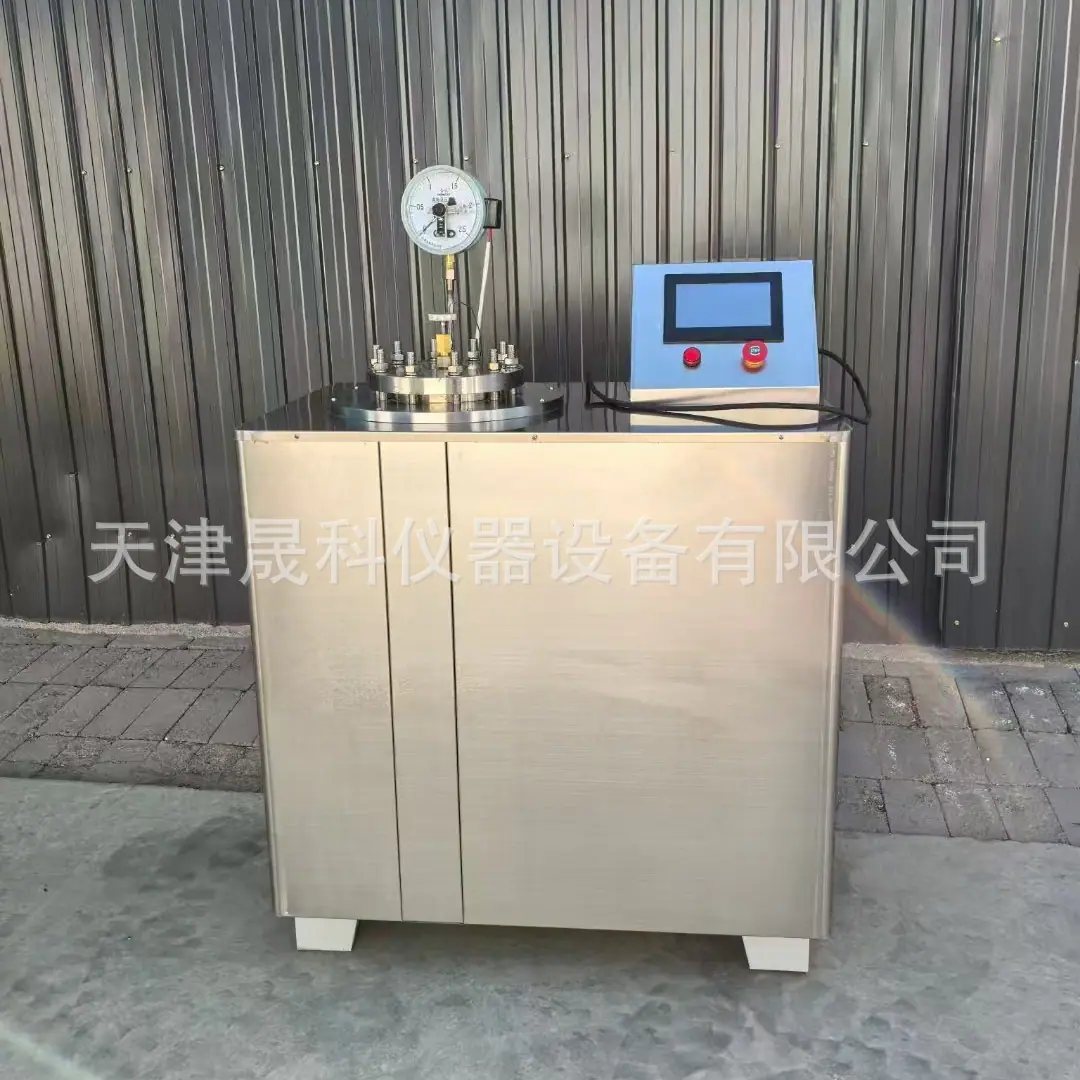

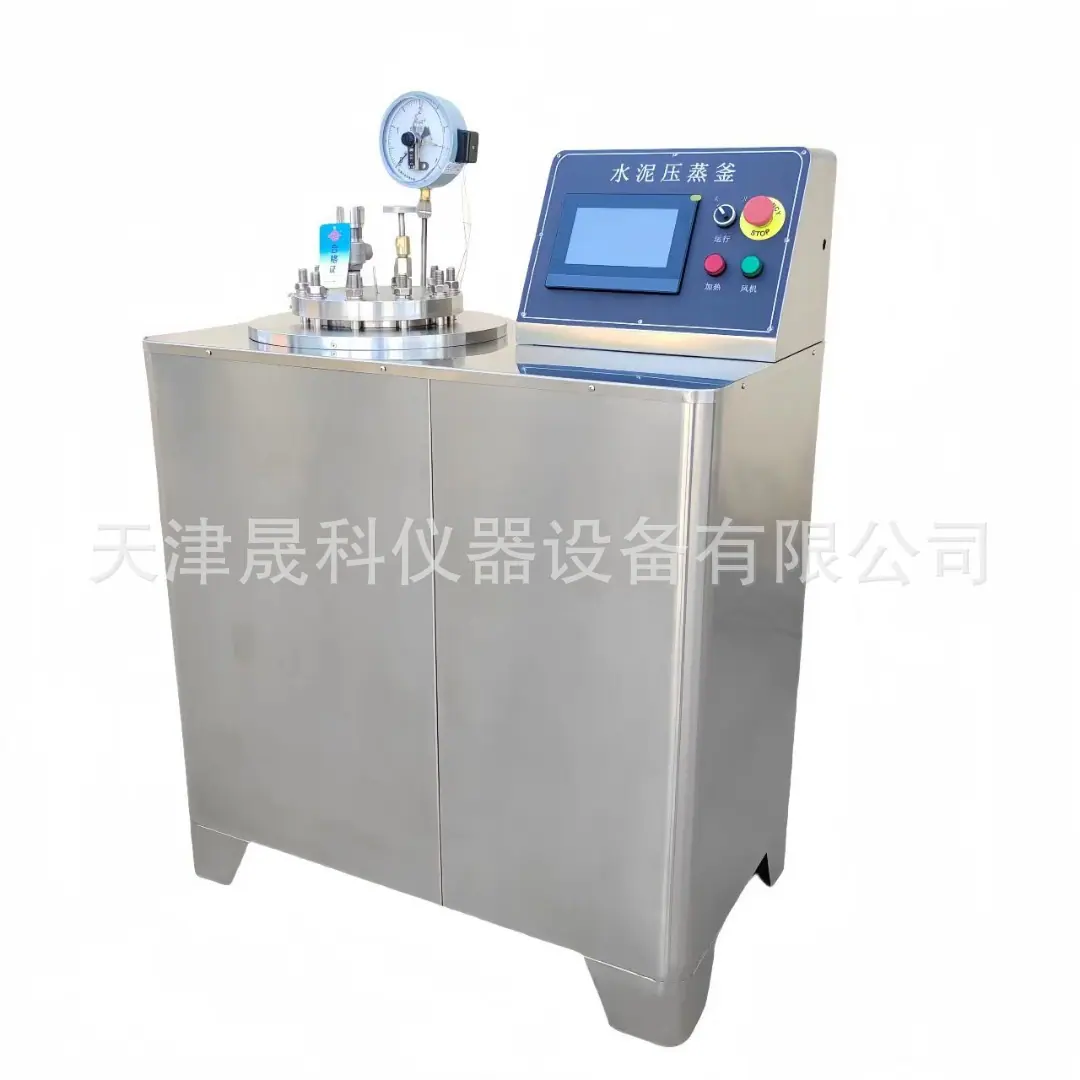

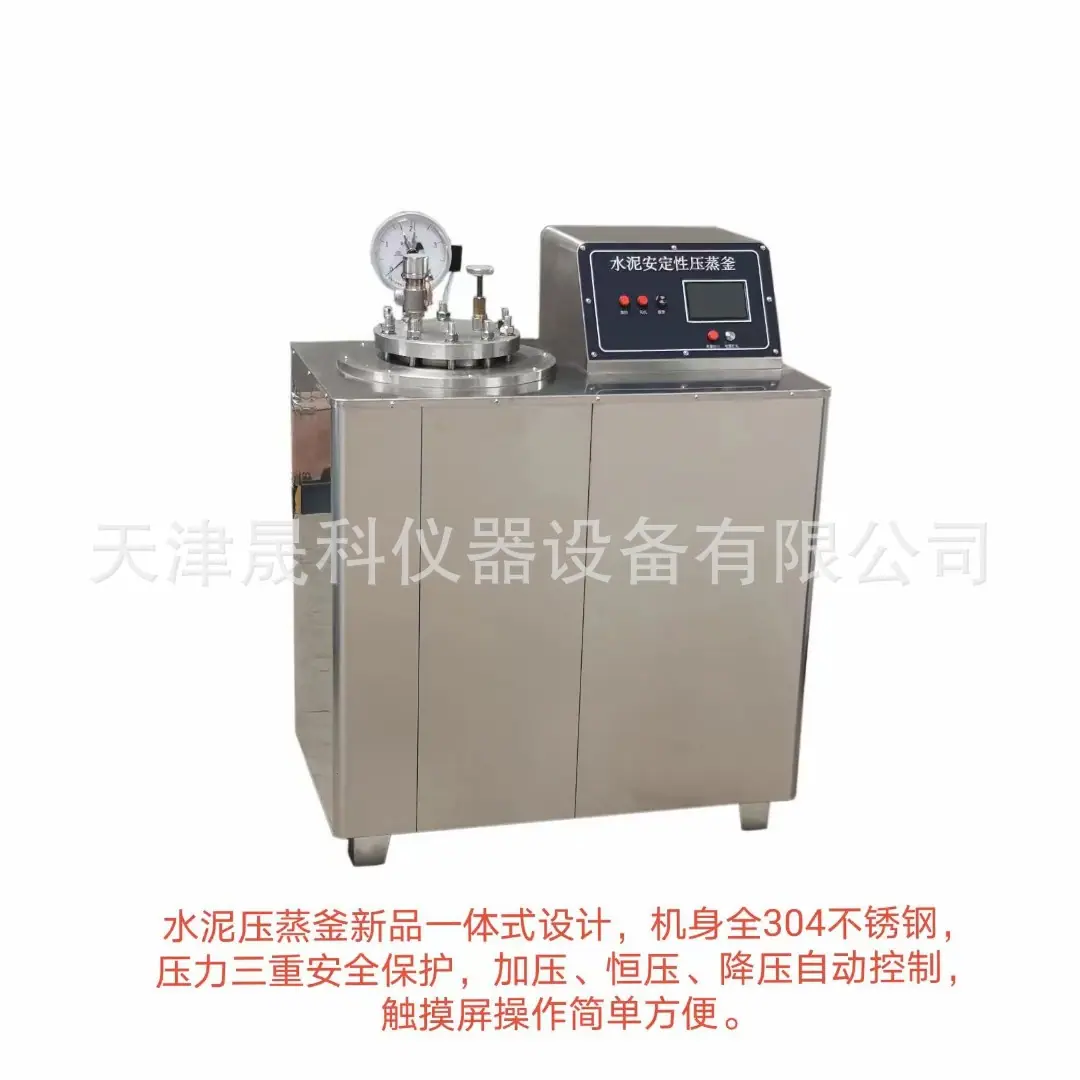

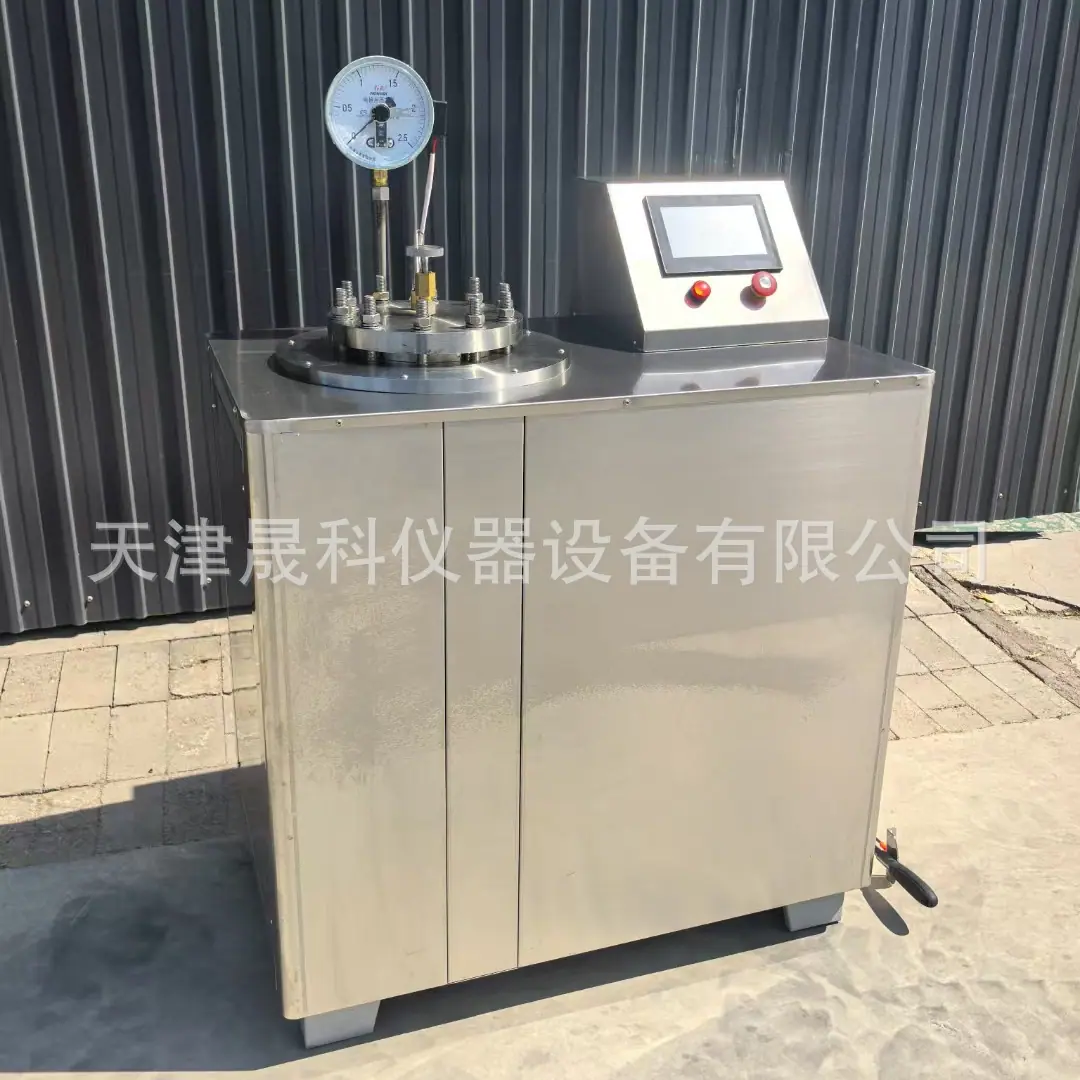

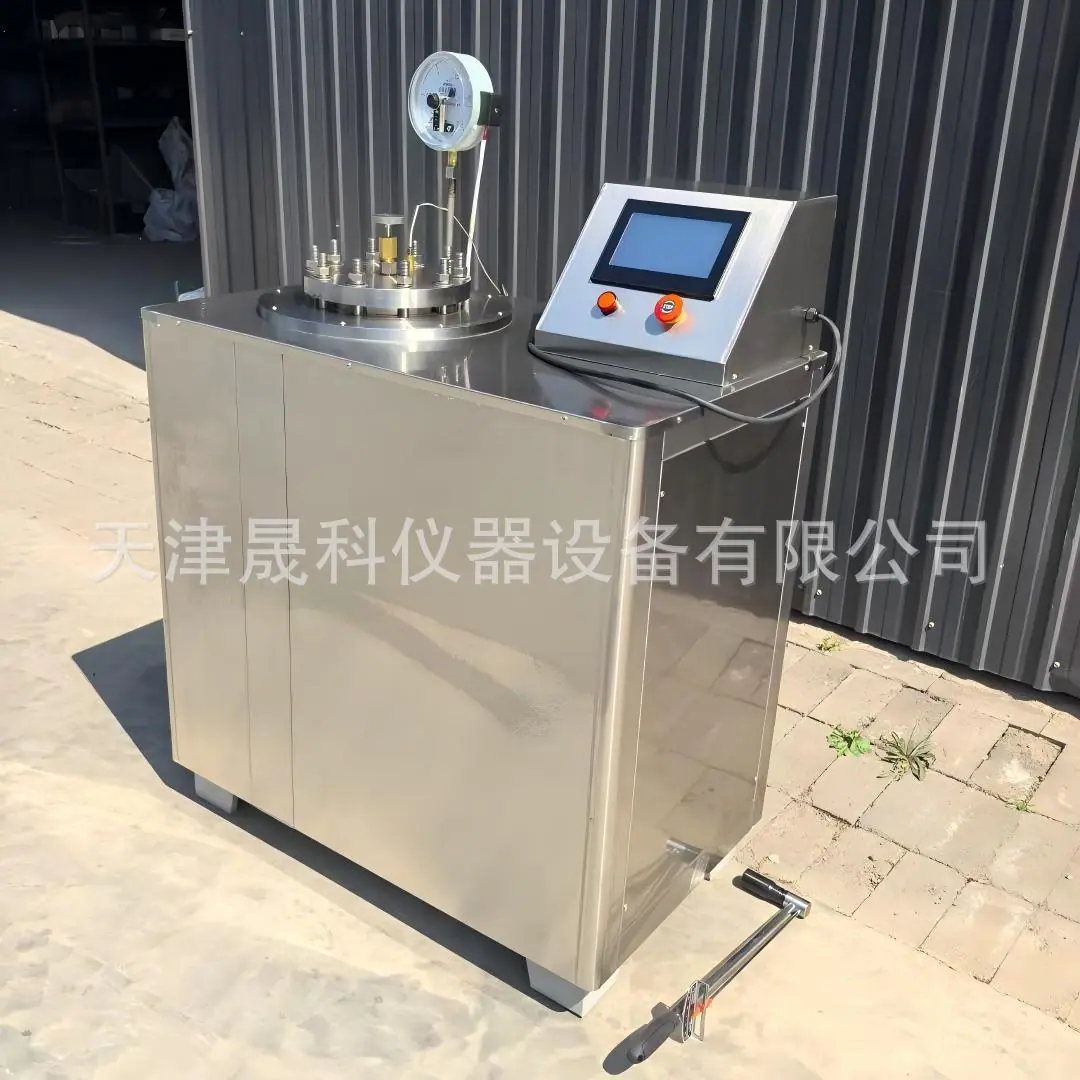

Yzf-2A Testador de Autoclave de Cimento Equipamento de Laboratório Testador de Resistência de Argamassa de Cimento Yzf-2C Autoclave

1. Propósito

Autoclave de cimento é adequado paraGB/T750Normas nacionais são utilizadas por unidades de produção de cimento, institutos de pesquisa de materiais de construção, faculdades e universidades, e departamentos de inspeção de qualidade da construção para determinar o teor deMgO(óxido de magnésio)Instrumento especializado que tem um efeito adverso na estabilidade do cimento.

Desempenho do cimento e sua inspeção mostram:em clínquer de cimentoMg0O conteúdo é introduzido principalmente pela matéria-prima calcário, após o clínquer ser calcinadoMg0Ocorrem principalmente na forma de pericláseo. Sua estrutura é densa(Conhecido coloquialmente como estado de queima total), e é envolvido por minerais de escória, reagindo com a água a uma taxa extremamente lenta. Geralmente acredita-se que após10~20ano ou mais ainda continua a hidratar, gerandoMg(OH):,aumentar o volume da fase sólida2,48vezes, a expansão volumétrica local gera grande estresse destrutivo dentro da pedra de cimento já endurecida. Use bolo de ensaio100℃ fervente3hNão consigo fazerMg0Grande quantidade de hidratação, portanto o método de ebulição não pode testar o problema de estabilidade do cimento causado pela pericláse, condições de alta temperatura e alta pressão podem acelerar a hidratação da pericláse no clínquer, portanto no clínquerMg0A instabilidade causada pelo conteúdo deve ser testada usando o método de autoclavagem.

dois,Parâmetros técnicos:

1.Volume do corpo da chaleira:≈8,5L

2.Diâmetro interno da chaleira: Φ157 mm

3.Pressão máxima de trabalho:2,5Mpa

4.Tempo de ramp-up padrão

(0~2±0,05 MPa;À temperatura normal~215.7±1.3℃)：45~75min

5.Faixa de flutuação do controle automático de pressão: ≯±0,05 Mpa

6.Configuração do tempo de espera:3h (Usuário definido)

7.Configuração de temperatura de segurança:230℃

8.Tensão nominal：220 V

9.potência nominal:1200+600W



três,estrutura básica

As partes principais do instrumento são feitas predominantemente de material de aço inoxidável de alta qualidade, que pode suportar alta temperatura e vapor saturado de alta pressão. A tampa da chaleira é equipada com um manômetro de contato elétrico e uma válvula de escape. A válvula de segurança é instalada dentro do chassi para garantir a segurança do usuário. O corpo da chaleira é instalado dentro da carcaça do cilindro e seu lado externo inferior é equipado com dois resistores de aquecimento para aquecer o corpo da chaleira.,Fabricação de vapor d'água;O tubo de descida inferior é conectado a um manômetro de pressão elétrico, que coopera com o sistema de controle elétrico para controlar a pressão dentro da autoclave dentro da faixa definida. Um ventilador é instalado na parte inferior para ventilação e resfriamento após a conclusão do experimento.。



4. Instalação do Instrumento



Este instrumento deve ser instalado em um local relativamente isolado. Para garantir a segurança e a facilidade de uso e manutenção, o instrumento deve estar de costasem direção à parede, e não menos que500mm. O instrumento deve ter um fio terra confiável para aterramento.



5. Operação e uso

1、abra a tampa da panela,por volume da chaleira8,5Lde7-10%volume de injeção de água,sobre800mlÁgua destilada é injetada na chaleira.(estabelecer

Volume de água sugerido:800ml)

2. Coloque o espécime que foi fervido e medido em comprimento no suporte, em seguida, coloque o suporte com o espécime e o bloco de teste na estufa.

3. Coloque a junta de vedação de forma que ela se encaixe completamente na ranhura circular.

4.Feche a tampa da panela suavemente, pressione para baixo e gire a tampa da panela para a esquerda e para a direita para confirmar que a junta está corretamente vedada. Em10individualM16Instale arruelas lisas e porcas nos parafusos. Primeiro, aperte com a mão10uma porca é apertada. Em seguida, use uma chave de torque de acordo com50、100、100nm, dividido em três vezes ao longo da extremidade do pino têm1~10Carimbo(Veja o diagrama)Aperte as porcas na ordem e uniformemente, e instale a tampa da chaleira.

5.Despeje no buraco no centro da tampa do vaso3-5Adicione óleo, insira a sonda do "termômetro" no tubo.

6、Abra a válvula de desinflar no sentido anti-horário.

7、Ajuste o manômetro de contato elétrico usando uma chave de fenda de ponta chata:Pressione firmemente o botão central para que a articulação do tubo de cera vermelho e branco acione o ponteiro verde do manômetro de contato elétrico.(limite de pressão inferior), conduzindo o ponteiro verde para alcançar2 MPaNa marca da escala. Pressionar o botão novamente faz com que a ligação do tubo de cera vermelho e branco mova o ponteiro vermelho do manômetro de contato elétrico.(limite superior de pressão). Proibição de sobreposição de ponteiros vermelho e verde!

8.Após ligar a energia, ligue a energia do painel de controle e a tela acenderá. Após definir o tempo de tensão constante no canto superior direito, pressione 《Testar》, o indicador 《Testar》 acenderá, 《Aquecimento1》、《aquecimento2》A luz indicadora está acesa. O corpo da chaleira está aquecendo. Quando a temperatura aquece até a pressão definida, a temporização de temperatura constante começa.,Quando o tempo atinge o tempo de temperatura constante definido, o instrumento desliga automaticamente e para de aquecer.

9.Quando uma grande quantidade de vapor d'água é descarregada da válvula de ventilação, isso indica que o ar dentro da autoclave foi completamente esgotado e a válvula pode ser fechada no sentido horário. Ao fechar, a força não deve ser muito grande, geralmente não excedendo a força média do pulso. Após o fechamento da válvula, a pressão aumentará à medida que a temperatura subir.(Tabela de referência de temperatura e pressão correspondente anexada abaixo)Neste momento, deve-se observar se o instrumento está funcionando anormalmente. Se houver alguma anormalidade, a causa deve ser investigada.

MedidorMãe	temperatura℃	MedidorMPa	temperatura℃	MedidorMPa	temperatura℃	MedidorMPa	temperatura℃
0,1	118	0,6	162	1.1	187	1.6	207
0,2	130	0,7	168	1.2	192	1.7	210
0,3	140	0,8	173	1.3	196	1,8	213
0,4	150	0,9	178	1.4	200	1,9	215
0,5	156	1,0	183	1,5	203	2,0	216



O instrumento funciona sob pressão constante no estado de pressão definido. Após atingir o tempo definido, o instrumento parará de aquecer automaticamente.

10.Após o aquecimento cessar, o ventilador funciona automaticamente para soprar ar para dentro da chaleira de vapor sob pressão para resfriamento, e a pressão dentro da chaleira cai para0,1 MPahora

A válvula de respiro pode ser aberta para liberar a pressão residual na chaleira.

11.Após o instrumento esfriar até a temperatura ambiente, desligue a tecla «Ventoinha», o ventilador de exaustão para, desligue o interruptor de alimentação principal, remova a sonda do instrumento de temperatura e desrosqueie-a usando o mesmo método de instalação da tampa da chaleira.10Nozes(Ao soltar a porca, isso deve ser feito em pelo menos dois ciclos para evitar danificar a superfície de vedação.), remova a tampa da autoclave e retire o suporte de amostras. Use um tubo de borracha ou toalha para sugar e limpar a água destilada dentro da autoclave, depois use2pedaço10X20 x300mmColoque tiras de madeira entre a boca e a tampa da panela, e coloque uma cobertura contra poeira.

6. Precauções

1、É estritamente proibido pressionar o botão «Aquecer» ou «Testar» quando não houver água na chaleira, para evitar aquecimento a seco e danos ao elemento de aquecimento.

2, apenas água destilada pode ser usada para evitar deixar sujeira na panela, o que afetariaPrecisão do teste de anel.

3. Durante o teste de cozimento a vapor sob pressão, o operador não deve se ausentar do posto e deve observar a condição de funcionamento do instrumento a qualquer momento. Se houver alguma anormalidade, medidas eficazes deverão ser tomadas prontamente, e o teste deverá ser interrompido, se necessário.

4、Manômetros de contato elétrico devem ser enviados para inspeção em tempo hábil para garantir operação confiável e testes precisos.

5、outras questões de segurança, vejaGB/T750《ApêndiceBPrecauções de Segurança》。Apêndice Precauções de Segurança(Peças suplementares)

B1Durante o teste de autoclave, um termômetro e um manômetro são usados simultaneamente porque a temperatura e a pressão do vapor saturado têm uma certa relação. O uso simultâneo pode detectar prontamente falhas no manômetro e condições anormais causadas pela perda de umidade dentro da autoclave durante o teste.

B2A válvula de segurança deve ser ajustada para uma pressão superior à pressão de trabalho do teste do autoclave.20%,Prestes a marcar um horário2,4 MPa;As válvulas de segurança devem ser inspecionadas pelo menos duas vezes por ano. Durante a inspeção, o equipamento pode ser testado com um manômetro, ou a pressão pode ser ajustada usando um controlador de pressão automático para fazer com que o autoclave atinja2,4 MPa, neste momento a válvula de segurança deve ser aberta imediatamente, preste atenção à direção de descarga de vapor da válvula de segurança deve ser para longe do operador.

B3Na operação real, as seguintes falhas podem ocorrer simultaneamente;Mau funcionamento do controlador automático;Válvula de segurança insensível;O ponteiro de pressão indica subitamente zero, mas na realidade, excedeu a escala máxima e retornou a zero pela direção oposta. Se essas situações forem descobertas.Não importa o quão alta seja a pressão dentro da panela, a energia deve ser cortada imediatamente e medidas de segurança devem ser tomadas.B4Quando o teste de vapor sob pressão terminar e o gás for liberado, o operador deve ficar posicionado na direção oposta à válvula de ventilação.,Ao abrir a tampa da panela.Luvas de amianto devem ser usadas para evitar queimaduras.,

B5Em um autoclave em uso, é possível que o ponteiro do manômetro retorne à posição inicial ou ao ponto de partida do teste. Neste momento, isso não indica necessariamente pressão zero; o interior do autoclave ainda pode manter uma certa pressão. A causa deve ser encontrada e medidas tomadas.

Lista de embalagem

nome	quantidade	nome	quantidade
Autoclave de vapor sob pressão - unidade principal	1torre	Suporte para peças de teste	1Apenas
Certificado	1individual	Guia do usuário	1Livro
Sensor de temperatura	1filial	válvula de segurança(Definir pressão2,5 MPa)	1Apenas
Manômetro de contato elétrico	1torre
