Fuente de alimentación conmutada universal Mingwei Meanwell Spot con carcasa de hierro, dr-120-24v120w, para rieles, industria médica

Descripción del producto DR-120-48
Fuente de alimentación universal monofásica de entrada para montaje en carril DIN, instalación rápida y que ahorra mano de obra, adecuada para instalación en carril DIN TS35 / 7.5 o 15. Diseñada según estrictos estándares industriales, adecuada para diversas ocasiones de automatización industrial y domótica.
Características Principales del DR-120-48
Voltaje de entrada de CA seleccionado por interruptor
Montado en riel DIN TS35/7.5 o 15
Con protección contra cortocircuitos/protección contra sobrecarga/protección contra sobretensión/protección contra sobrecalentamiento
Certificación de seguridad internacional UL/CUL/TUV/CB/CE
El LED indica el estado de funcionamiento
Cumple con las normas UL508 (equipo de control industrial)
Refrigeración por ventilación natural
Frecuencia de conmutación 55KHz
Prueba de envejecimiento a plena carga del 100 %
Adopte un proceso sin plomo y cumpla con los requisitos de protección ambiental RoHS.
Marca taiwanesa Mean Well, fabricada en la fábrica de Suzhou
3 años de garantía
DR-120-48 Parámetros principales

Rango de salida CC 48V, 0～2.5A
Precisión del voltaje de salida ±1%
Ondulación 100mV
Eficiencia 85%

El rango de voltaje de entrada es seleccionable mediante interruptor: 90～132VAC/180～264VAC o 248～370VDC
Corriente de irrupción de entrada arranque en frío 40A/230V
Rango de ajuste de voltaje 12V: 12～14V, 24V: 24～28V, 48V: 48～53V
Protección contra sobrecarga: Cuando el punto de sobrecorriente es del 105% al 150%, la función limitadora de corriente constante se recuperará automáticamente.
La protección contra sobretensión se apaga al 115% al 142% del voltaje de salida nominal, se reinicia y se restablece
Protección contra sobrecalentamiento 90℃±5℃ (TSW1 detecta la temperatura del disipador de calor del transistor de potencia), tipo de protección: apagado por sobrecalentamiento, recuperación automática después de que la temperatura descienda
Tiempo de subida y mantenimiento al arranque 230VAC carga completa 500ms, 70ms, 36ms
Características de aislamiento: entre entrada y salida: 3KVac, entre entrada y carcasa: 1.5KVac, entre salida y carcasa: 0.5KVac, 1 minuto
Temperatura de trabajo -10～+60℃ (ver curva de reducción de carga de salida)
Resistencia a vibraciones 10～500 Hz, 2G 10 minutos/ciclo, 60 minutos para cada eje de XYZ
Certificación de seguridad aprobada UL508, TUV EN60950-1 certificación UL60950
Estándar de compatibilidad electromagnética emisión: EN55011, EN55022 (CISPR22), EN61204-3 clase B, armónicos: EN61000-3-2, -3
Normas de compatibilidad electromagnética: EN61000-4-2, 3, 4, 5, 6, 8, 11, ENV50204, ENV55024, EN61000-6-2 (EN50082-2), Normas de industria pesada Clase A
MTBF≥136,800 horas, MIL-HDBK-217F (25°C)

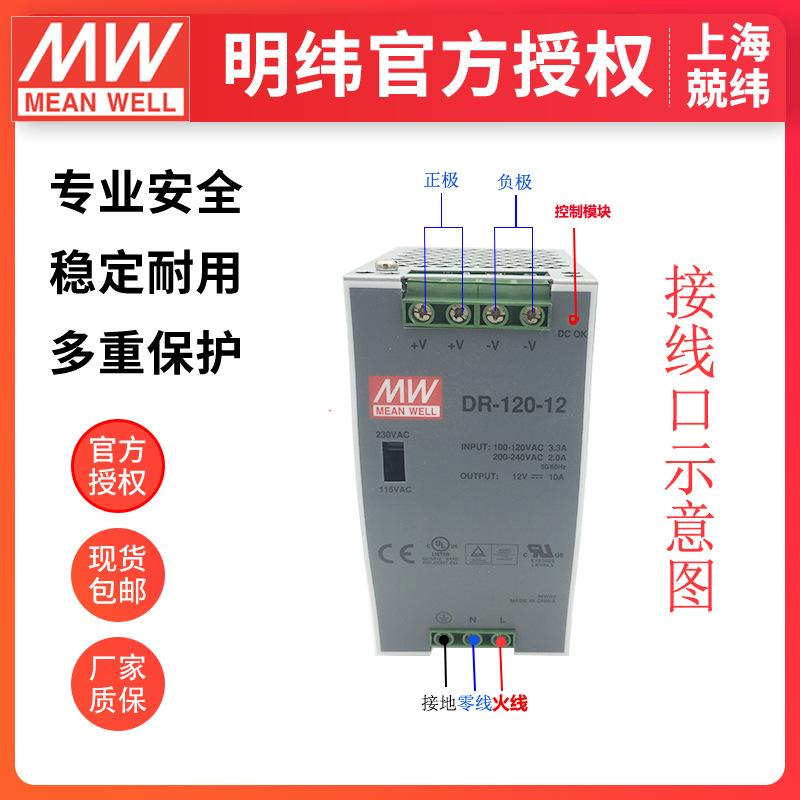

Método de cableado Terminal de entrada: 3 puntos. Terminal de salida: 4 puntos terminal DIN de tornillo
Número de Caso 921A
Dimensiones: 65.5×125.2×100mm (ancho×alto×profundidad)
Peso y embalaje: 0.79 kg/pieza; 20 piezas/16.5 kg, 0.037 metros cúbicos por caja

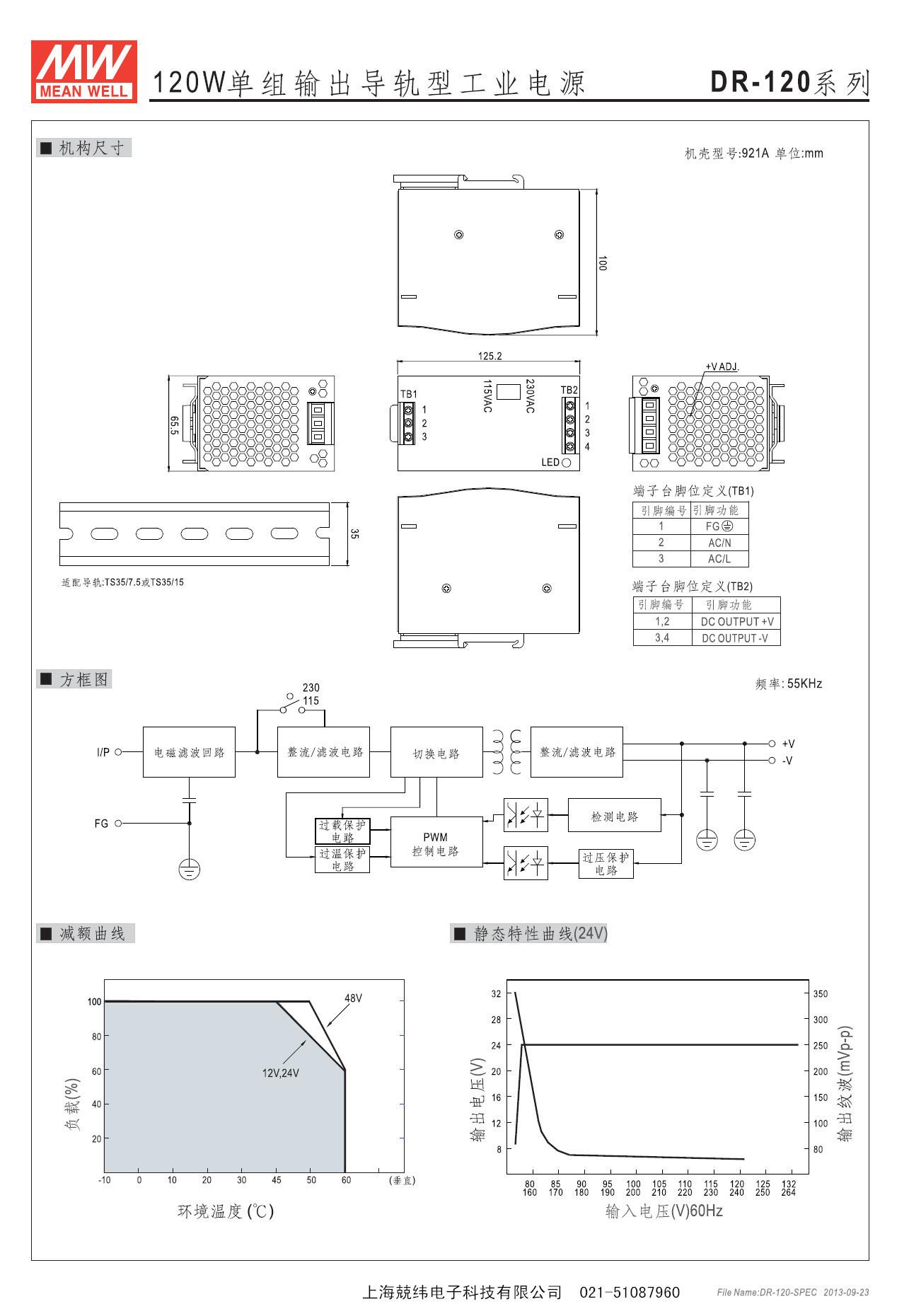

Más especificaciones, parámetros, dimensiones y dibujos de instalación son los siguientes:
