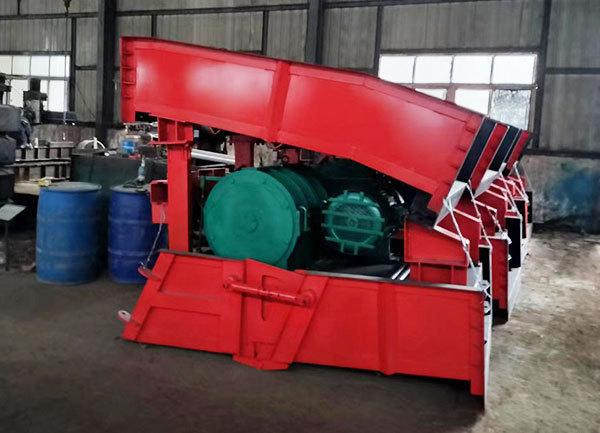

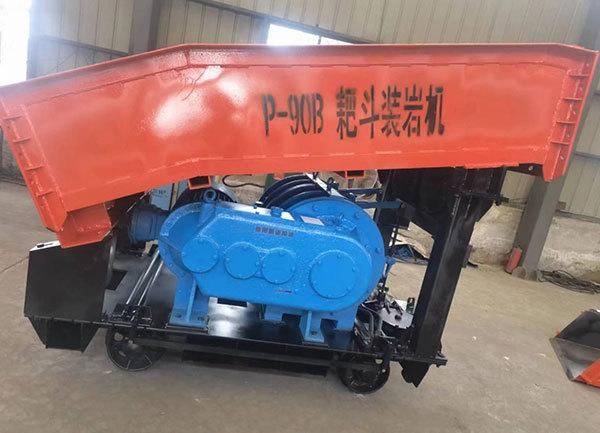

Introducción del producto del cargador de rocas con cucharón P90B

El cargador de rocas con cuchara rascadora tipo P90B se utiliza ampliamente en la excavación de túneles con vagones mineros o palas para operaciones de carga. Presenta una estructura simple, alta eficiencia de carga de roca, buena confiabilidad y amplias aplicaciones. Puede utilizarse no solo en túneles horizontales, sino también en túneles con una altura neta de más de 3 metros (sección neta de más de 12 metros cuadrados).

Descripción de la estructura del cargador de rocas con cucharón P90B

1. Cuña fija: Se fija al cabezal para suspender la rueda de cola. Consta de una cuña, un cable de acero con un manguito cónico y un anillo.

2. Rueda de cola: Está suspendida del anillo de cuña fijo para guiar el retorno del cucharón del rastrillo. Está compuesta principalmente por placas laterales, ruedas de cable resistentes al desgaste, ganchos, mandriles y cojinetes. El cucharón del rastrillo se mueve alternativamente bajo la tracción del cable principal y el cable de cola para recoger rocas. El ángulo de inclinación es de 60°, lo cual es universal para túneles planos e inclinados. Es la herramienta principal del rastrillo para recoger rocas. Los dientes del rastrillo están hechos de acero de alto manganeso resistente al desgaste y pueden reemplazarse después de un desgaste severo.

3. El mecanismo de operación, el cabrestante, la rueda guía, el comedero, el comedero intermedio y el comedero de descarga se encuentran en el carro. Un dispositivo de elevación está instalado en el centro del comedero, y la altura de la boca del recogedor se puede ajustar girando la varilla roscada. Para guiar el rastrillo hacia adentro y hacia afuera y evitar que la ganga se disperse, también se instalan deflectores guía izquierdo y derecho en la parte articulada. Las partes curvas delantera y trasera del comedero intermedio están equipadas con una placa de arco extraíble resistente al desgaste; la parte trasera del comedero de descarga está equipada con un parachoques de resorte y un pie de apoyo.

Parámetros técnicos de la cargadora de rocas con cucharón P90B

Capacidad del cucharón (m）：0,9；

Tasa de supervivencia técnica (m/h): 95-140;

Ancho de vía (mm): 600∣900;

Tracción del motor principal (kn): 31,0-50,0;

Diámetro del cable de acero (mm): 31,0-50,0;

Potencia del motor (KW): 45;

Tensión de funcionamiento del motor (V): 380/660;

Dimensiones totales (mm): largo - 8610, ancho - 2050, alto - 2745.
